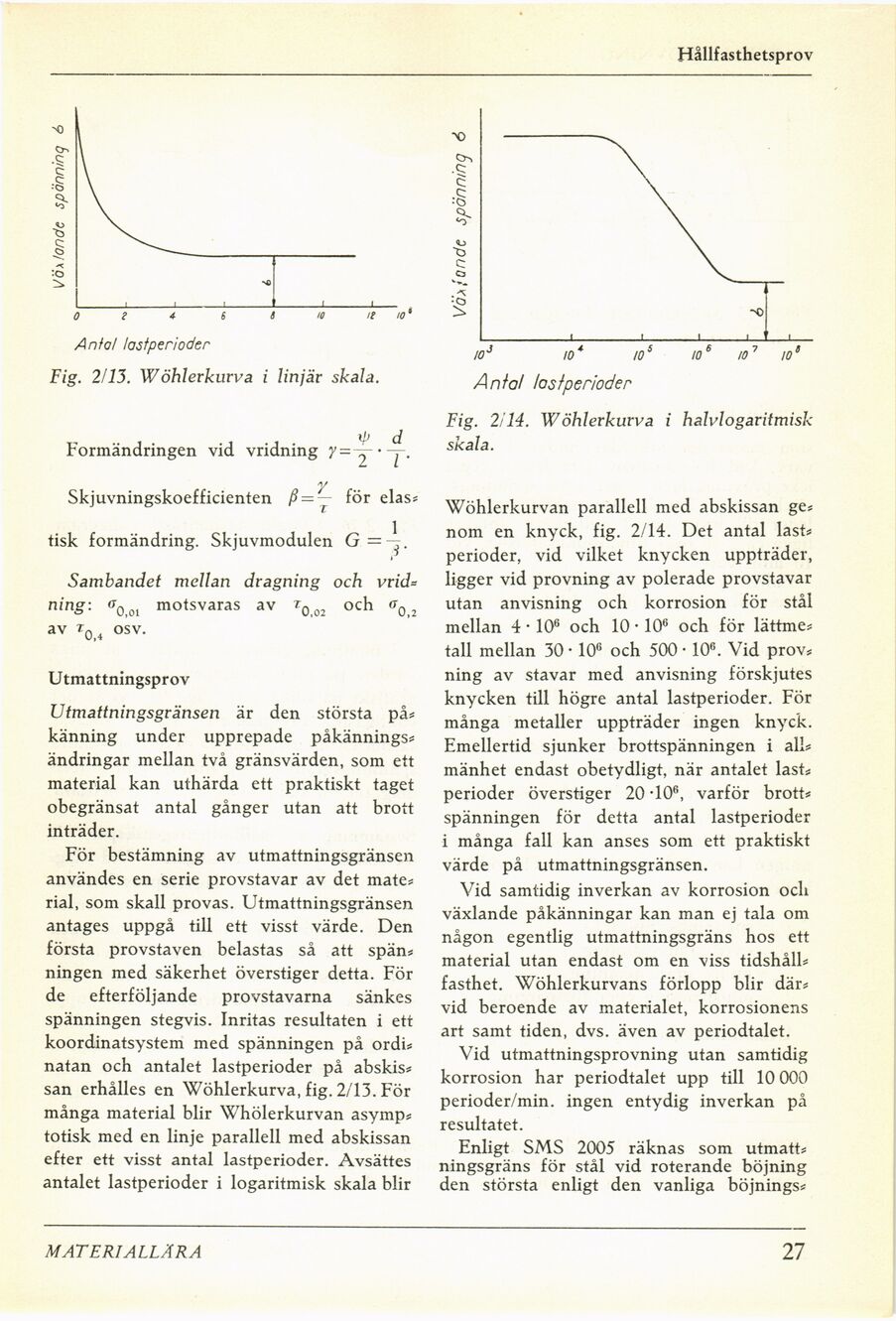

Hållfasthetsprov
Fig. 2/13. Wöhlerkurva i linjär skala.
Formändringen vid vridning y=-^–-p
Skjuvningskoefficienten ß — ~ för elas?
tisk formändring. Skjuvmodulen
Sambandet mellan dragning och vrid~
ninS- °o,ol motsvaras av *0 o2 och ffQ>1
av rQ 4 osv.
Utmattningsprov
Utmattningsgränsen är den största på?
känning under upprepade påkännings?
ändringar mellan två gränsvärden, som ett
material kan uthärda ett praktiskt taget
obegränsat antal gånger utan att brott
inträder.
För bestämning av utmattningsgränsen
användes en serie provstavar av det mate?
rial, som skall provas. Utmattningsgränsen
antages uppgå till ett visst värde. Den
första provstaven belastas så att spän?
ningen med säkerhet överstiger detta. För
de efterföljande provstavarna sänkes
spänningen stegvis. Inritas resultaten i ett
koordinatsystem med spänningen på ordi?
natan och antalet lastperioder på abskis?
san erhålles en Wöhlerkurva, fig. 2/13. För
många material blir Whölerkurvan asymp?
totisk med en linje parallell med abskissan
efter ett visst antal lastperioder. Avsattes
antalet lastperioder i logaritmisk skala blir
Fig. 2/14. Wöhlerkurva i halvlogaritmisk
skala.
Wöhlerkurvan parallell med abskissan ge?
nom en knyck, fig. 2/14. Det antal last?
perioder, vid vilket knycken uppträder,
ligger vid provning av polerade provstavar
utan anvisning och korrosion för stål
mellan 4 • 106 och 10 • 106 och för lättme?
tall mellan 30 • 106 och 500 • 106. Vid prov?
ning av stavar med anvisning förskjutes
knycken till högre antal lastperioder. För
många metaller uppträder ingen knyck.
Emellertid sjunker brottspänningen i all?
mänhet endast obetydligt, när antalet last?
perioder överstiger 20 -10®, varför brott?
spänningen för detta antal lastperioder
i många fall kan anses som ett praktiskt
värde på utmattningsgränsen.
Vid samtidig inverkan av korrosion och
växlande påkänningar kan man ej tala om
någon egentlig utmattningsgräns hos ett
material utan endast om en viss tidshåll?
fasthet. Wöhlerkurvans förlopp blir där?
vid beroende av materialet, korrosionens
art samt tiden, dvs. även av periodtalet.
Vid utmattningsprovning utan samtidig
korrosion har periodtalet upp till 10 000
perioder/min. ingen entydig inverkan på
resultatet.
Enligt SMS 2005 räknas som utmätt?
ningsgräns för stål vid roterande böjning
den största enligt den vanliga böjnings?
MATERIALLÄRA
27
