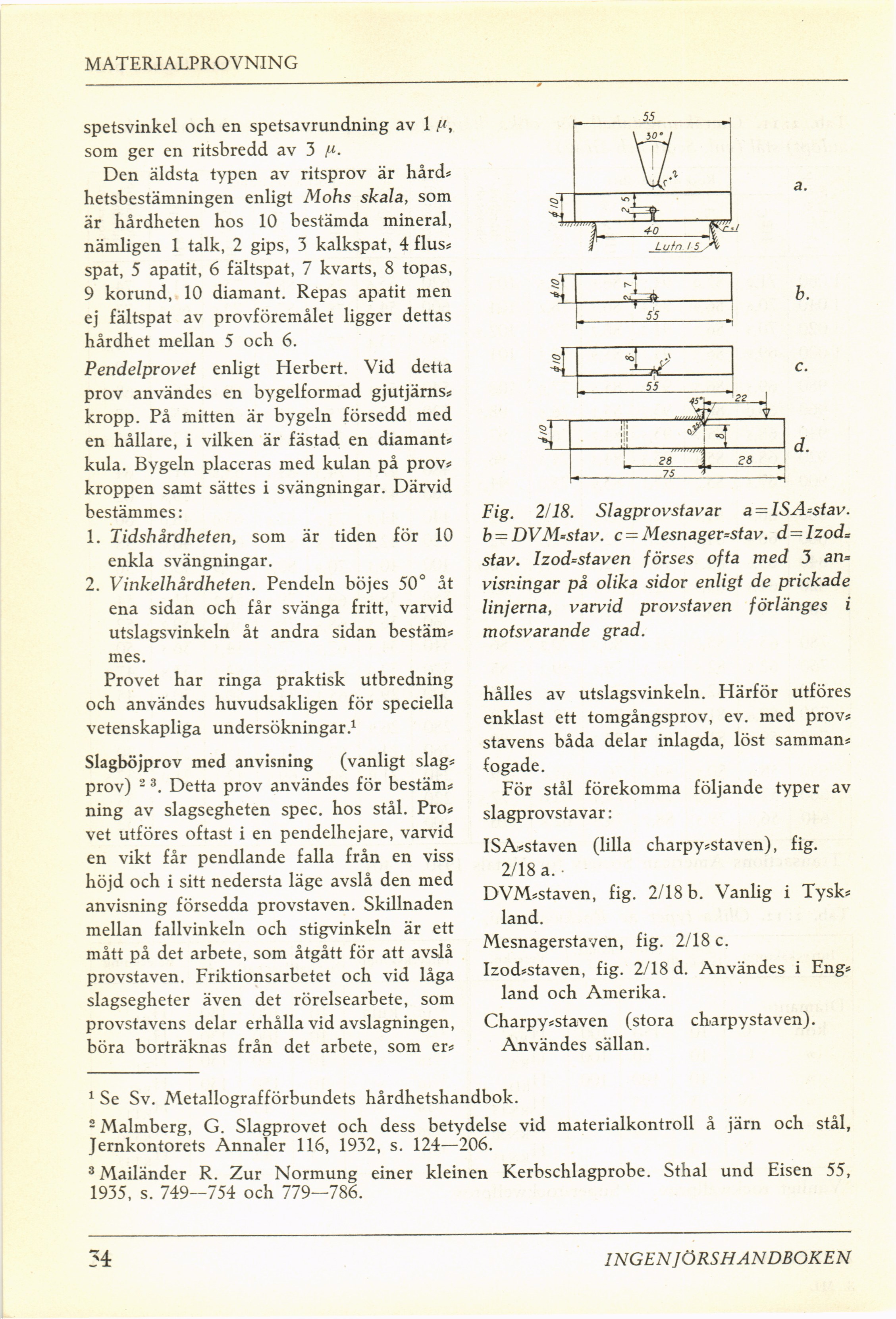

MATERIALPROVNING
spetsvinkel och en spetsavrundning av 1
som ger en ritsbredd av 3
Den äldsta typen av ritsprov är hård*
hetsbestämningen enligt Mohs skala, som
är hårdheten hos 10 bestämda mineral,
nämligen 1 talk, 2 gips, 3 kalkspat, 4 flus*
spat, 5 apatit, 6 fältspat, 7 kvarts, 8 topas,
9 korund, 10 diamant. Repas apatit men
ej fältspat av provföremålet ligger dettas
hårdhet mellan 5 och 6.
Pendelprovet enligt Herbert. Vid detta
prov användes en bygelformad gjutjärns*
kropp. På mitten är bygeln försedd med
en hållare, i vilken är fästad en diamant*
kula. Bygeln placeras med kulan på prov*
kroppen samt sättes i svängningar. Därvid
bestämmes:
1. Tidshårdheten, som är tiden för 10
enkla svängningar.
2. Vinkelhårdheten. Pendeln böjes 50° åt
ena sidan och får svänga fritt, varvid
utslagsvinkeln åt andra sidan bestäm*
mes.
Provet har ringa praktisk utbredning
och användes huvudsakligen för speciella
vetenskapliga undersökningar.1
Slagböjprov med anvisning (vanligt slag*
prov) 2 3. Detta prov användes för bestäm*
ning av slagsegheten spec. hos stål. Pro*
vet utföres oftast i en pendelhejare, varvid
en vikt får pendlande falla från en viss
höjd och i sitt nedersta läge avslå den med
anvisning försedda provstaven. Skillnaden
mellan fallvinkeln och stigvinkeln är ett
mått på det arbete, som åtgått för att avslå
provstaven. Friktionsarbetet och vid låga
slagsegheter även det rörelsearbete, som
provstavens delar erhålla vid avslagningen,
böra borträknas från det arbete, som er*
Fig. 2/18. Slagprov st av ar a = ISA=stav.
h~DVM-stav. c = Mesnager=stav. d-lzod=
stav. Izod-staven förses ofta med 3 an=
visningar på olika sidor enligt de prickade
linjerna, varvid provstaven förlänges i
motsvarande grad.
hålles av utslags vinkeln. Härför utföres
enklast ett tomgångsprov, ev. med prov*
stavens båda delar inlagda, löst samman*
fogade.
För stål förekomma följande typer av
slagprovstavar:
ISA*staven (lilla charpy*staven), fig.
2/18 a. •
DVM*staven, fig. 2/18 b. Vanlig i Tysk*
land.
Mesnagerstaven, fig. 2/18 c.
Izod*staven, fig. 2/18 d. Användes i Eng*
land och Amerika.
Charpy*staven (stora charpystaven).
Användes sällan.
1 Se Sv. Metallografförbundets hårdhetshandbok.
2 Malmberg, G. Slagprovet och dess betydelse vid materialkontroll å järn och stål,
Jernkontorets Annaler 116, 1932, s. 124—206.
3 Mailänder R. Zur Normung einer kleinen Kerbschlagprobe. Sthal und Eisen 55,
1935, s. 749—754 och 779—786.
34
INGEN JÖRSH ANDBOKEN
