Full resolution (JPEG) - On this page / på denna sida - Sidor ...
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.

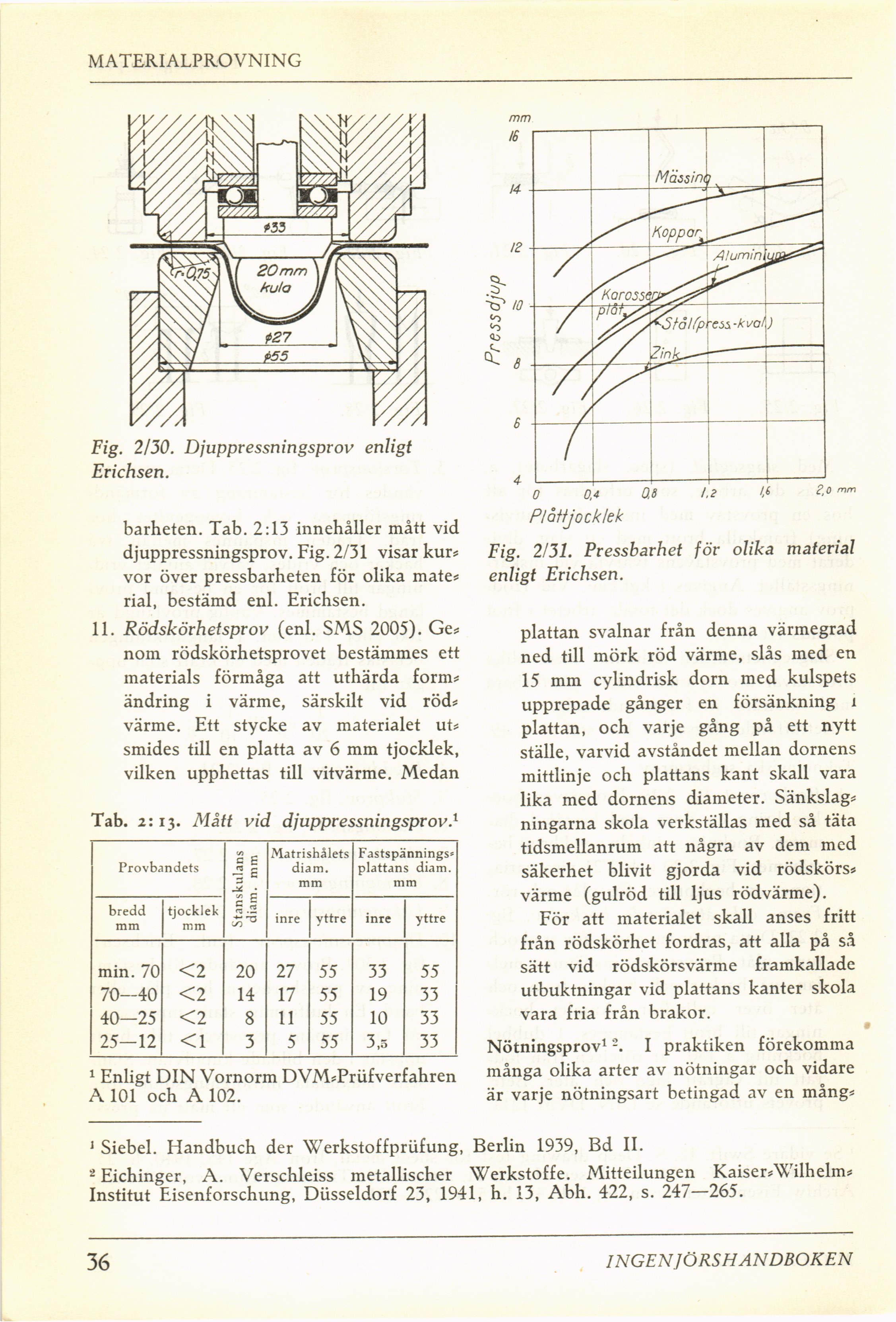

MATERIALPROVNING
Fig. 2/30. Djuppressningsprov enligt
Erichsen.
barheten. Tab. 2:13 innehåller mått vid
djuppressningsprov. Fig. 2/31 visar kur*
vor över pressbarheten för olika mate*
rial, bestämd enl. Erichsen.
11. Rödskörhetsprov (enl. SMS 2005). Ge*
nom rödskörhetsprovet bestämmes ett
materials förmåga att uthärda form*
ändring i värme, särskilt vid röd*
värme. Ett stycke av materialet ut*
smides till en platta av 6 mm tjocklek,
vilken upphettas till vitvärme. Medan
Tab. 2:13. Mått vid djuppressningsprov.1
Provbandets Stanskulans diam. mm Matrishålets diam. mm Fastspännings» plattans diam. mm
bredd mm tjocklek mm inre yttre inre yttre
min. 70 <2 20 27 55 33 55
70—40 <2 14 17 55 19 33
40-25 <2 8 11 55 10 33
25—12 <1 3 5 55 3,5 33
1 Enligt DIN Vornorm DVM*Prüfverfahren
A 101 och A 102.
mm
Fig. 2/31. Pressbarhet för olika material
enligt Erichsen.
plattan svalnar från denna värmegrad
ned till mörk röd värme, slås med en
15 mm cylindrisk dorn med kulspets
upprepade gånger en försänkning 1
plattan, och varje gång på ett nytt
ställe, varvid avståndet mellan domens
mittlinje och plattans kant skall vara
lika med domens diameter. Sänkslag*
ningarna skola verkställas med så täta
tidsmellanrum att några av dem med
säkerhet blivit gjorda vid rödskörs*
värme (gulröd till ljus rödvärme).
För att materialet skall anses fritt
från rödskörhet fordras, att alla på så
sätt vid rödskörsvärme framkallade
utbuktningar vid plattans kanter skola
vara fria från brakor.
Nötningsprov12. I praktiken förekomma
många olika arter av nötningar och vidare
är varje nötningsart betingad av en mång*
1 Siebel. Handbuch der Werkstoffprüfung, Berlin 1939, Bd II.
2 Eichinger, A. Verschleiss metallischer Werkstoffe. Mitteilungen Kaiser*Wilhelm*
Institut Eisenforschung, Düsseldorf 23, 1941, h. 13, Abh. 422, s. 247—265.
36
INGEN ]ÖRS HANDBOKEN
<< prev. page << föreg. sida << >> nästa sida >> next page >>
