Tabeller. Struktur

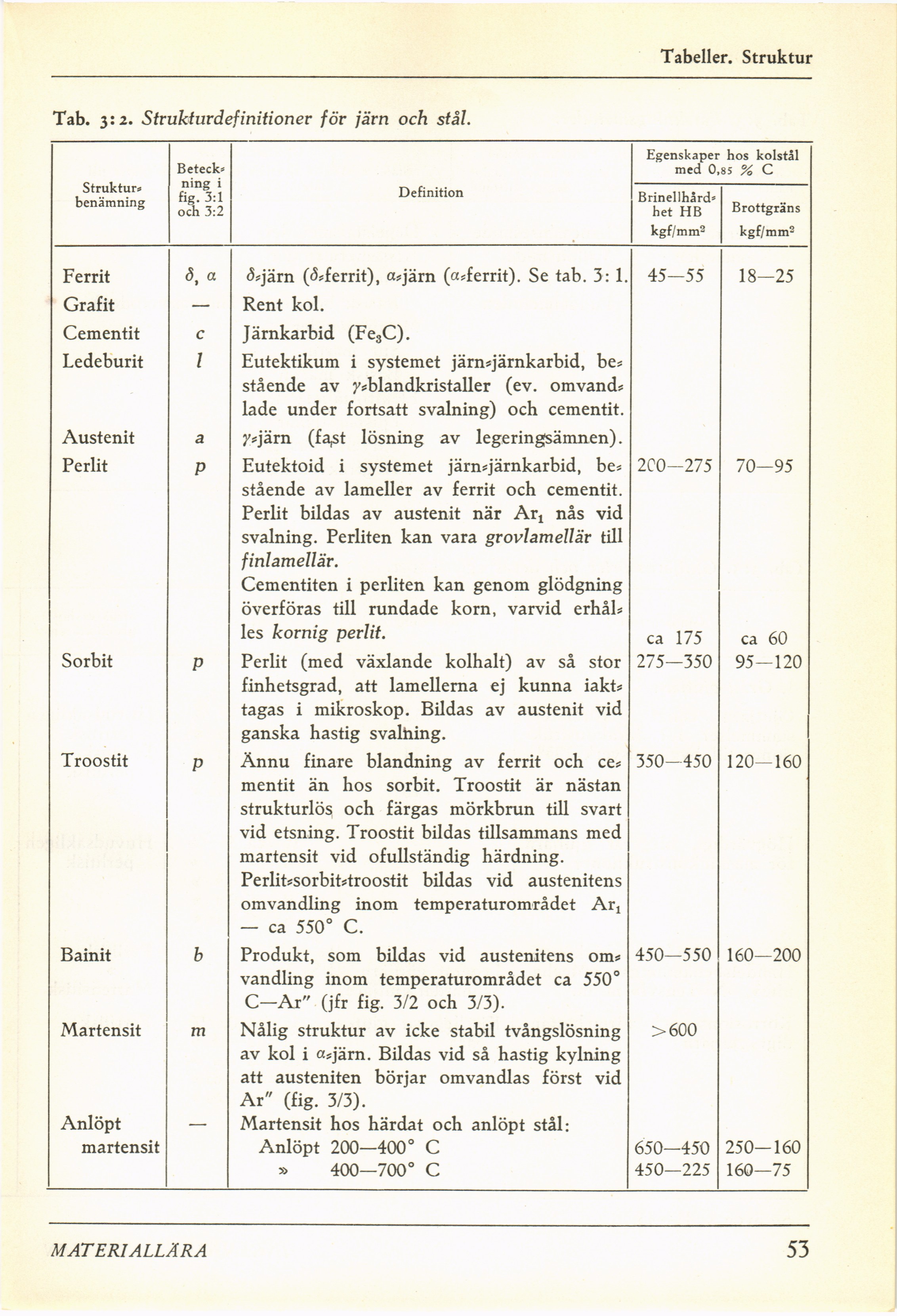

Tab. 3:2. Strukturdefinitioner för järn och stål.
Struktur» benämning Beteck» ning i fig. 3:1 och 3:2 Definition Egenskaper hos kolstål med 0,85 % C
Brinellhård» het HB kgf/mm3 Brottgräns kgf/mm2
Ferrit <5, a <5*järn (^ferrit), a*järn (offerrit). Se tab. 3: 1. 45-55 18—25
Grafit — Rent kol.
Cementit C J ärnkarbid (Fe3C).
Ledeburit l Eutektikum i systemet järn*järnkarbid, be* stående av j>*blandkristaller (ev. omvänd* lade under fortsatt svalning) och cementit.
Austenit a 3>*järn (fa^t lösning av legeringsämnen).
Perlit P Eutektoid i systemet järn*järnkarbid, be* stående av lameller av ferrit och cementit. Perlit bildas av austenit när Arx nås vid svalning. Perliten kan vara grovlamellär till finlamellä r. 2C0-275 70—95
Cementiten i perliten kan genom glödgning överföras till rundade korn, varvid erhål* les kornig perlit. ca 175 ca 60
Sorbit P Perlit (med växlande kolhalt) av så stor finhetsgrad, att lamellerna ej kunna iakt* tagas i mikroskop. Bildas av austenit vid ganska hastig svalning. 275—350 95—120
Troostit P Ännu finare blandning av ferrit och ce* mentit än hos sorbit. Troostit är nästan strukturlös och färgas mörkbrun till svart vid etsning. Troostit bildas tillsammans med martensit vid ofullständig härdning. Perlit*sorbit*troostit bildas vid austenitens omvandling inom temperaturområdet Art — ca 550° C. 350—450 120—160
Bainit b Produkt, som bildas vid austenitens om* vandling inom temperaturområdet ca 550° C—Ar" (jfr fig. 3/2 och 3/3). 450—550 160—200
Martensit m Nålig struktur av icke stabil tvångslösning av kol i asjärn. Bildas vid så hastig kylning att austeniten börjar omvandlas först vid Ar" (fig. 3/3). >600
Anlöpt martensit — Martensit hos härdat och anlöpt stål: Anlöpt 200—400° C 650—450 250—160
» 400—700° C 450—225 160—75
MATERIALLÄRA
53
