Full resolution (JPEG) - On this page / på denna sida - Sidor ...
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.

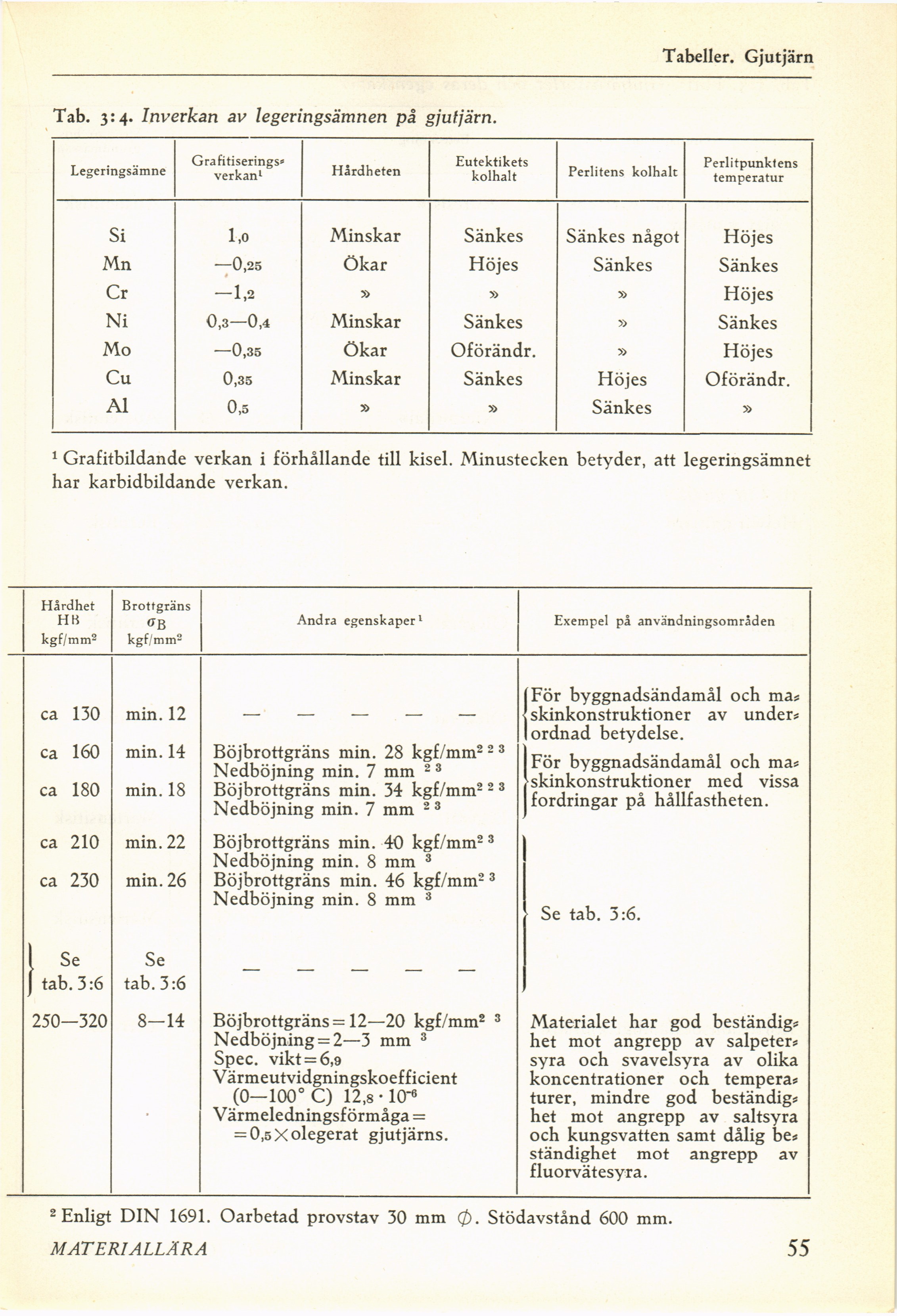

Tabeller. Gjutjärn
Tab. 3:4. Inverkan av legeringsämnen på gjuljärn.
Legeringsämne Grafitiserings» verkan1 Hårdheten Eutektikets kolhalt Perlitens kolhalt Perlitpunktens temperatur
Si 1,0 Minskar Sänkes Sänkes något Höjes
Mn —0,25 Ökar Höjes Sänkes Sänkes
Cr — 1,2 » » » Höjes
Ni 0,3—0,4 Minskar Sänkes » Sänkes
Mo —0,35 Ökar Oförändr. » Höjes
Cu 0,35 Minskar Sänkes Höjes Oförändr.
Al 0,5 » » Sänkes »
1 Grafitbildande verkan i förhållande till kisel. Minustecken betyder, att legeringsämnet
har karbidbildande verkan.
Hårdhet
HB
kgf/mm2
Brottgräns
kgf/mm2
Andra egenskaper1
Exempel på användningsområden
ca 130
ca 160
ca 180
ca 210
ca 230
Se
) tab. 3:6
250—320
min.12
min.14
min. 18
min. 22
min. 26
Se
tab.3:6
8—14
Böjbrottgräns min. 28 kgf/mm2 2 J
Nedböjning min. 7 mm 2 3
Böjbrottgräns min. 34 kgf/mm2 2 5
Nedböjning min. 7 mm 2 3
Böjbrottgräns min. 40 kgf/mm2 3
Nedböjning min. 8 mm 3
Böjbrottgräns min. 46 kgf/mm2 3
Nedböjning min. 8 mm 3
Böjbrottgräns = 12—20 kgf/mm2 3
Nedböjning = 2—3 mm 3
Spec. vikt = 6,9
Värmeutvidgningskoefficient
(0—100° C) 12,8 • 10"6
Värmeledningsförmåga =
= 0,5Xolegerat gjutjärns.
För byggnadsändamål och ma?
skinkonstruktioner av under*
ordnad betydelse.
För byggnadsändamål och ma*
[skinkonstruktioner med vissa
fordringar på hållfastheten.
Se tab. 3:6.
Materialet har god beständig*
het mot angrepp av salpeter*
syra och svavelsyra av olika
koncentrationer och tempera*
turer, mindre god beständig*
het mot angrepp av saltsyra
och kungsvatten samt dålig be*
ständighet mot angrepp av
fluorvätesyra.
2 Enligt DIN 1691. Oarbetad provstav 30 mm 0. Stödavstånd 600 mm.
MATERIALLÄRA 55
<< prev. page << föreg. sida << >> nästa sida >> next page >>
