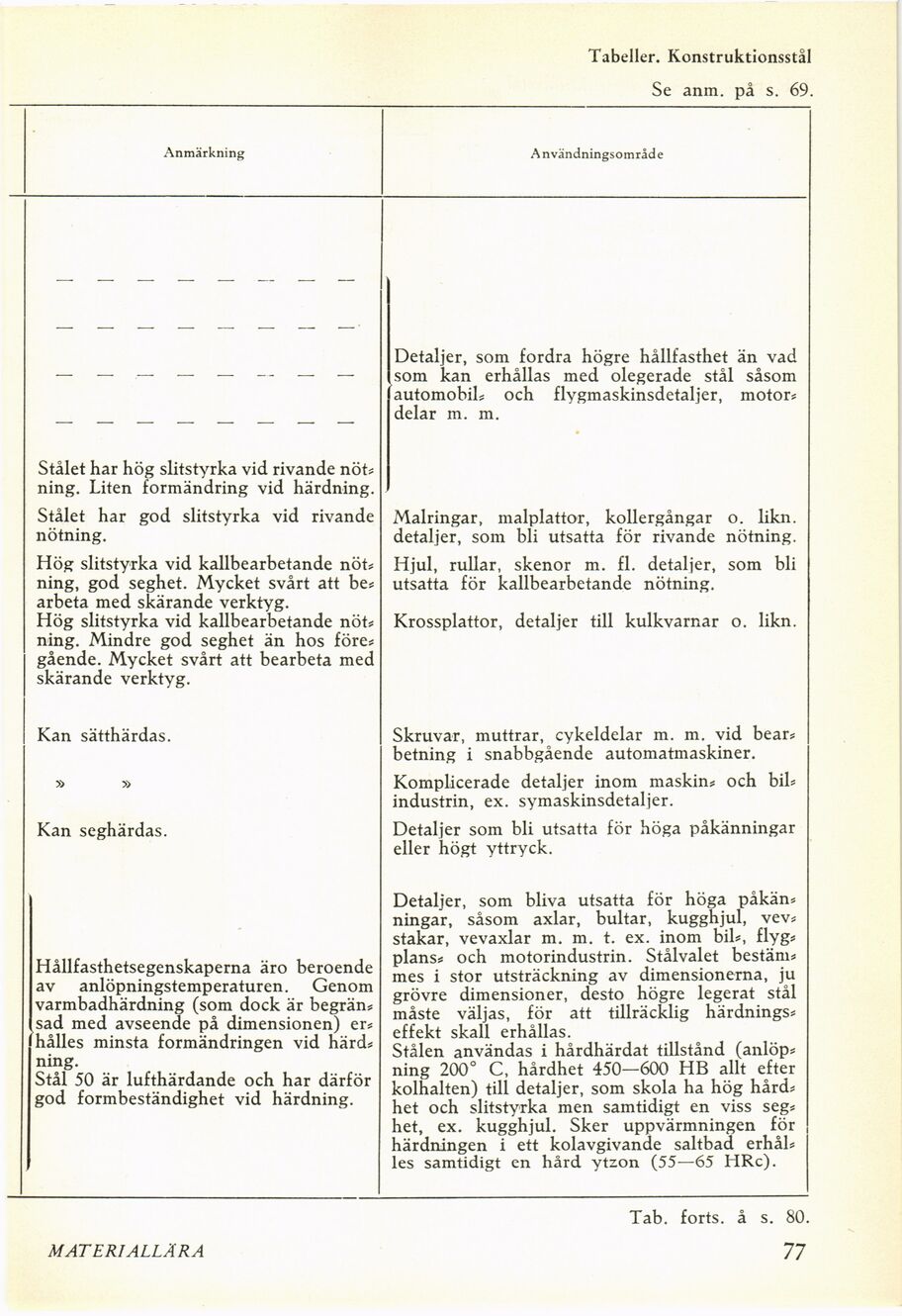

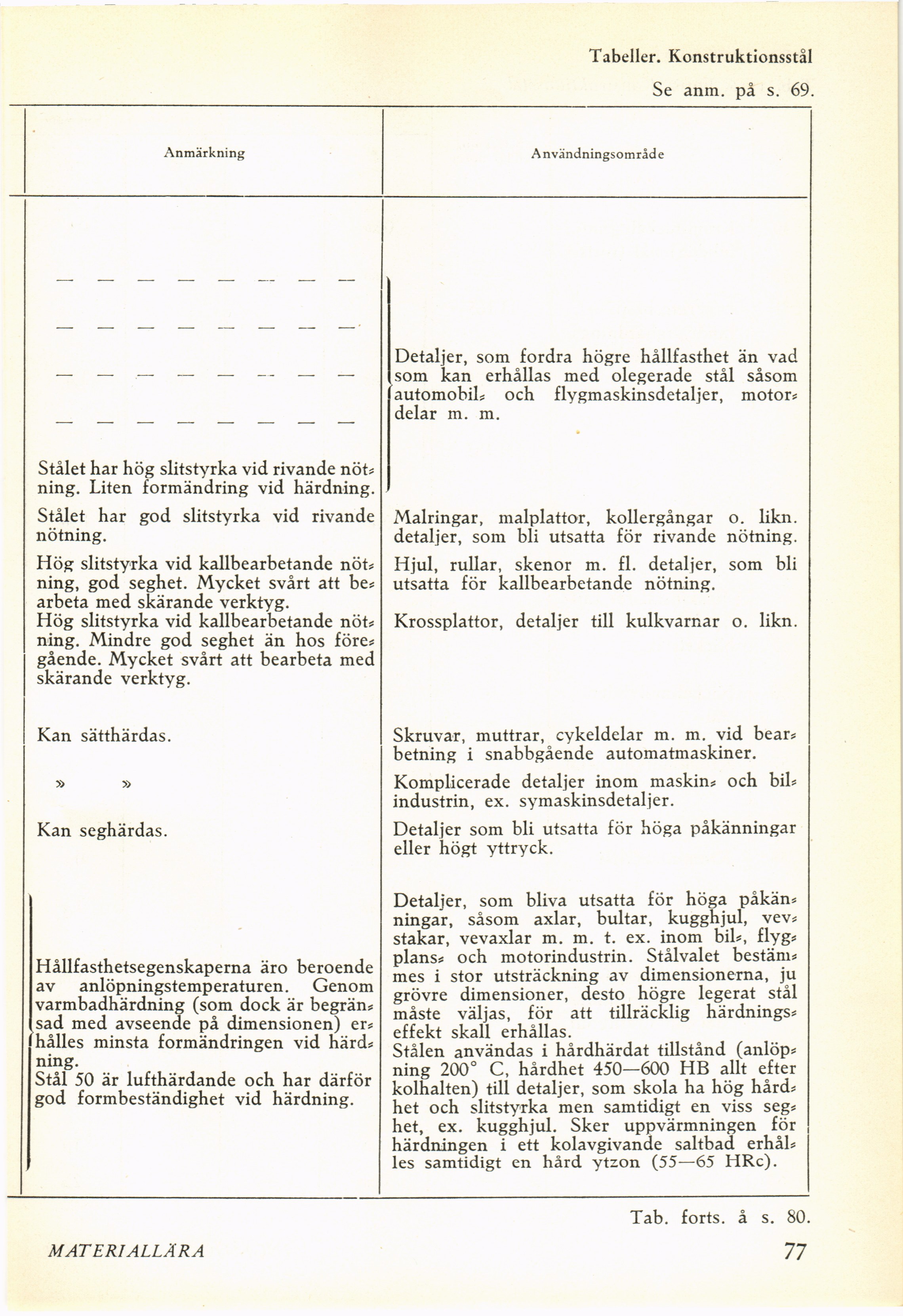

Tabeller. Konstruktionsstål
Se anm. på s. 69.
Anmärkning
A nvändningsområd e
Stålet har hög slitstyrka vid rivande nöt*
ning. Liten formändring vid härdning.
Stålet har god slitstyrka vid rivande
nötning.
Hög slitstyrka vid kallbearbetande nöt*
ning, god seghet. Mycket svårt att be*
arbeta med skärande verktyg.
Hög slitstyrka vid kallbearbetande nöt*
ning. Mindre god seghet än hos före*
gående. Mycket svårt att bearbeta med
skärande verktyg.
Kan sätthärdas.
Kan seghärdas.
Hållfasthetsegenskaperna äro beroende
av anlöpningstemperaturen. Genom
varmbadhärdning (som dock är begrän*
sad med avseende på dimensionen) er*
hålles minsta formändringen vid härd*
ning.
Stål 50 är lufthärdande och har därför
god formbeständighet vid härdning.
Detaljer, som fordra högre hållfasthet än vad
som kan erhållas med olegerade stål såsom
automobil* och flygmaskinsdetaljer, motor*
delar m. m.
Malringar, malplattor, kollergångar o. likn.
detaljer, som bli utsatta för rivande nötning.
Hjul, rullar, skenor m. fi. detaljer, som bli
utsatta för kallbearbetande nötning.
Krossplattor, detaljer till kulkvarnar o. likn.
Skruvar, muttrar, cykeldelar m. m. vid bear*
betning i snabbgående automatmaskiner.
Komplicerade detaljer inom maskin* och bil*
industrin, ex. symaskinsdetaljer.
Detaljer som bli utsatta för höga påkänningar
eller högt yttryck.
Detaljer, som bliva utsatta för höga påkän*
ningar, såsom axlar, bultar, kugghjul, vev*
stakar, vevaxlar m. m. t. ex. inom bil*, flyg*
plans* och motorindustrin. Stålvalet bestäm*
mes i stor utsträckning av dimensionerna, ju
grövre dimensioner, desto högre legerat stål
måste väljas, för att tillräcklig härdnings*
effekt skall erhållas.
Stålen användas i hårdhärdat tillstånd (anlöp*
ning 200° C, hårdhet 450—600 HB allt efter
kolhalten) till detaljer, som skola ha hög hård*
het och slitstyrka men samtidigt en viss seg*
het, ex. kugghjul. Sker uppvärmningen för
härdningen i ett kolavgivande saltbad erhål*
les samtidigt en hård ytzon (55—65 HRc).
MATERIALLÄRA
Tab. forts, å s. 80.
77
