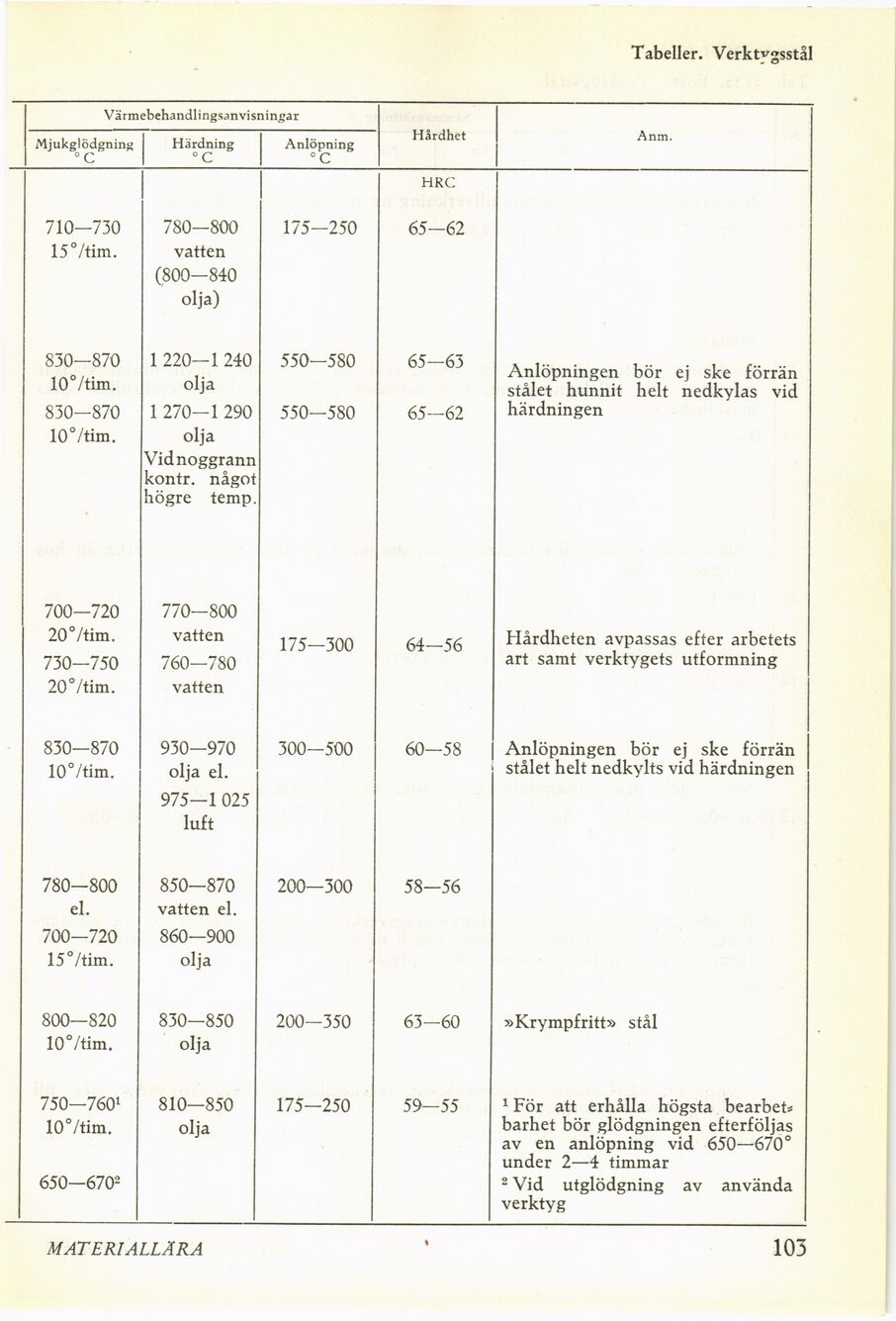

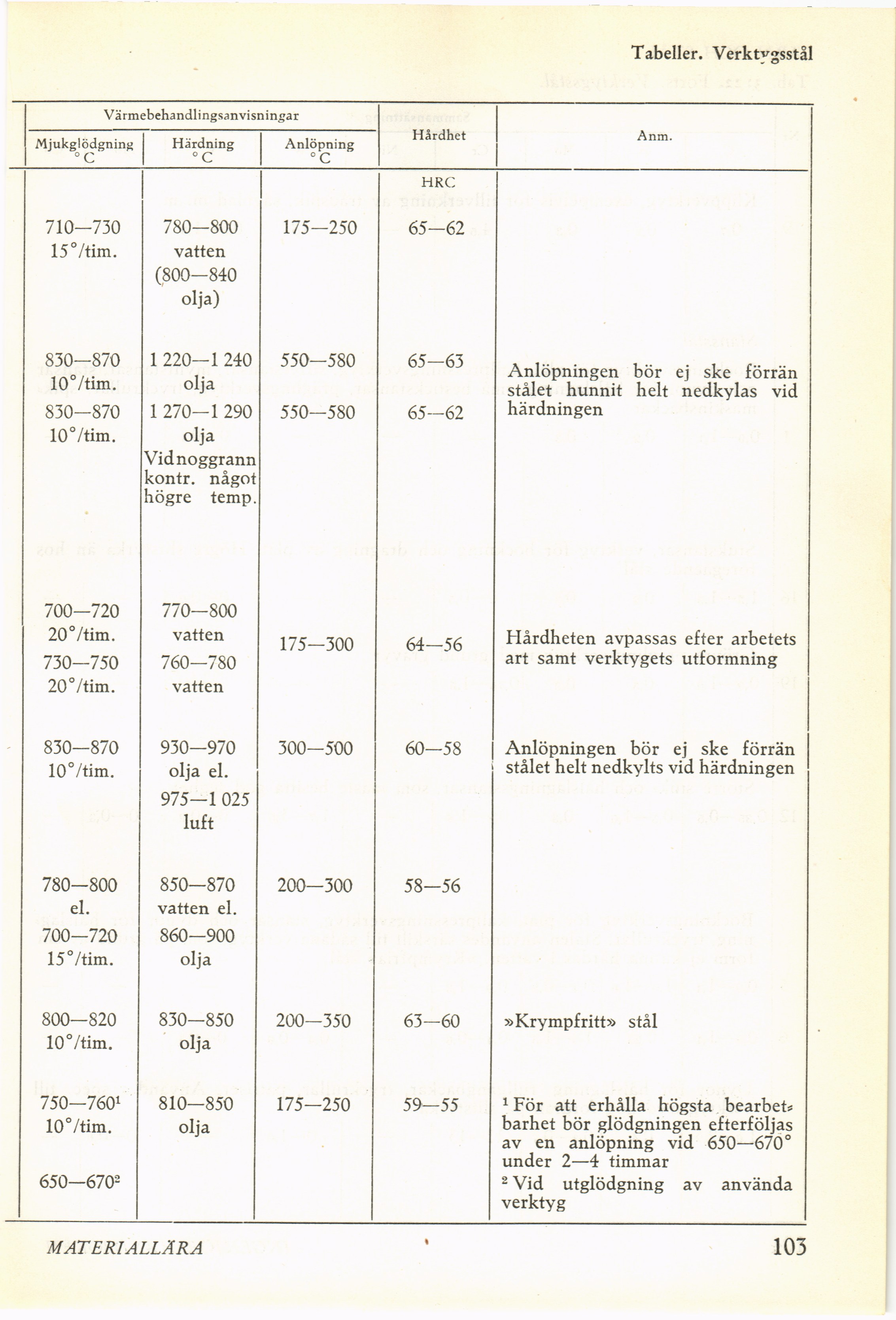

Tabeller. Verktygsstål
Värmebehandlingsanvisningar Hårdhet Anm.
Mjukglödgning °C Härdning °C Anlöpning °C
HRC
710—730 15°/tim. 780—800 vatten (800—840 olja) 175—250 65—62
830—870 10°/tim. 1 220—1 240 olja 550—580 65-63 Anlöpningen bör ej ske förrän stålet hunnit helt nedkylas vid härdningen
830—870 10°/tim. 1 270—1 290 olja Vid noggrann kontr. något högre temp. 550—580 65—62
700-720 20°/tim. 730—750 20°/tim. 770—800 vatten 760—780 vatten 175—300 64-56 Hårdheten avpassas efter arbetets art samt verktygets utformning
830-870 10°/tim. 930—970 olja el. 975—1 025 luft 300—500 60—58 Anlöpningen bör ej ske förrän stålet helt nedkylts vid härdningen
780—800 el. 700—720 15°/tim. 850—870 vatten el. 860—900 olja 200-300 58—56
800—820 10°/tim. 830—850 olja 200—350 63—60 »Krympfritt» stål
750—7601 10°/tim. 650—670- 810—850 olja 175—250 59—55 1 För att erhålla högsta bearbet* barhet bör glödgningen efterföljas av en anlöpning vid 650—670° under 2—4 timmar 2 Vid utglödgning av använda verktyg
MATERIALLÄRA
103
