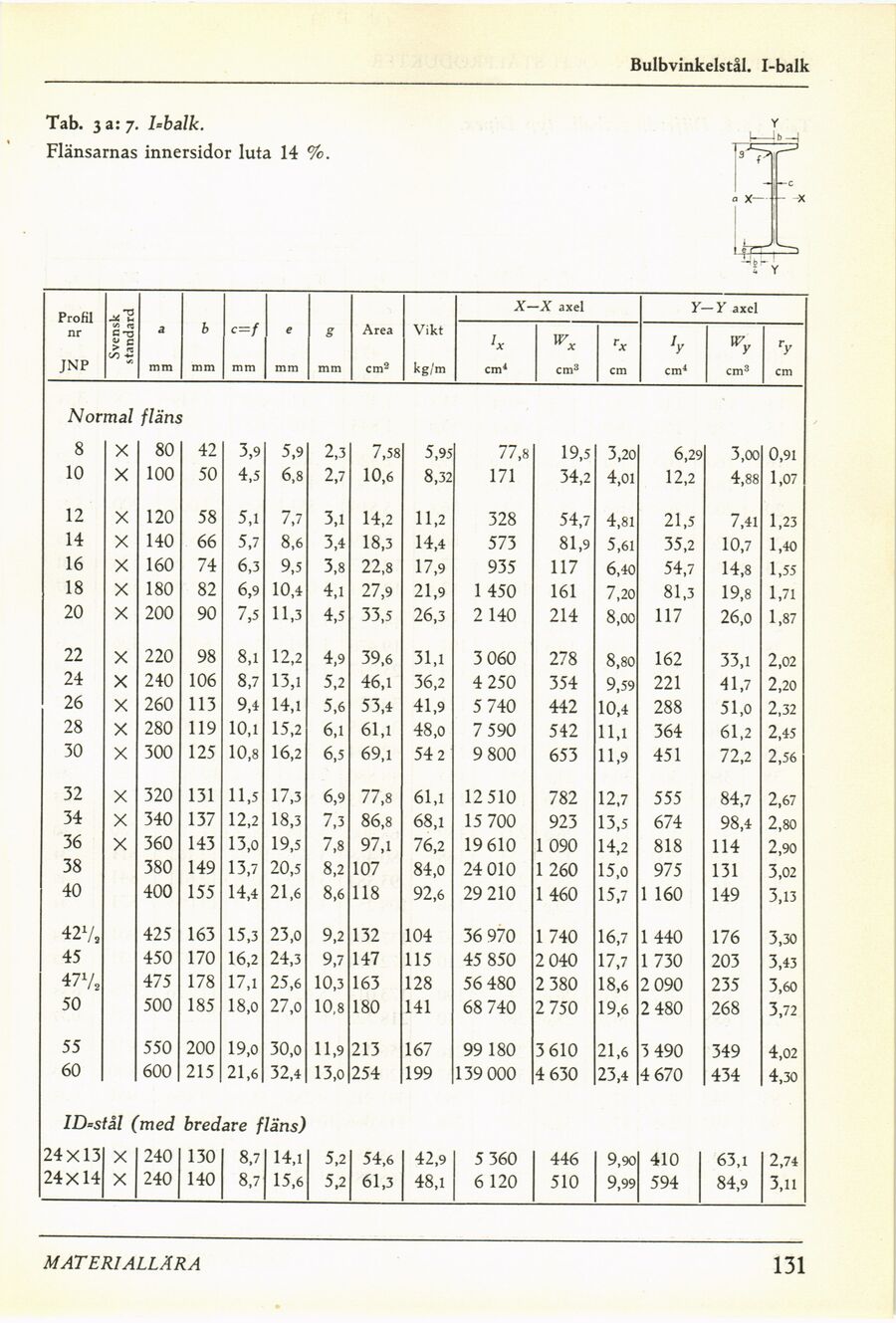

Bulbvinkelstål. I-balk
Tab. 3 a: 7. bbalk.
Flänsarnas innersidor luta 14 %.
Profil nr JNP Svensk standard a mm b mm C=f mm e mm g mm Area cm2 Vikt kg/m X—X axel Y-Y axel
’x cm4 w n X cm3 cm ’y cm4 w y cm3 ry cm
Normal fläns
8 X 80 42 3,9 5,9 2,3 7,58 5,95 77,8 19,5 3,20 6,29 3,00 0,91
10 X 100 50 4,5 6,8 2,7 10,6 8,32 171 34,2 4,01 12,2 4,88 1,07
12 X 120 58 5,1 7,7 3,1 14,2 11,2 328 54,7 4,81 21,5 7,41 1,23
14 X 140 66 5,7 8,6 3,4 18,3 14,4 573 81,9 5,61 35,2 10,7 1,40
16 X 160 74 6,3 9,5 3,8 22,8 17,9 935 117 6,40 54,7 14,8 1,55
18 X 180 82 6,9 10,4 4,1 27,9 21,9 1 450 161 7,20 81,3 19,8 1,71
20 X 200 90 7,5 11,3 4,5 33,5 26,3 2 140 214 8,00 117 26,0 1,87
22 X 220 98 8,1 12,2 4,9 39,6 31,1 3 060 278 8,80 162 33,1 2,02
24 X 240 106 8,7 13,1 5,2 46,1 36,2 4 250 354 9,59 221 41,7 2,20
26 X 260 113 9,4 14,1 5,6 53,4 41,9 5 740 442 10,4 288 51,0 2,32
28 X 280 119 10,1 15,2 6,1 61,1 48,0 7 590 542 11,1 364 61,2 2,45
30 X 300 125 10,8 16,2 6,5 69,1 54 2 9 800 653 11,9 451 72,2 2,56
32 X 320 131 11,5 17,3 6,9 77,8 61,1 12510 782 12,7 555 84,7 2,67
34 X 340 137 12,2 18,3 7,3 86,8 68,1 15 700 923 13,5 674 98,4 2,80
36 X 360 143 13,0 19,5 7,8 97,1 76,2 19610 1 090 14,2 818 114 2,90
38 380 149 13,7 20,5 8,2 107 84,0 24 010 1 260 15,0 975 131 3,02
40 400 155 14,4 21,6 8,6 118 92,6 29 210 1 460 15,7 1 160 149 3,13
427, 425 163 15,3 23,0 9,2 132 104 36 970 1 740 16,7 1 440 176 3,30
45 450 170 16,2 24,3 9,7 147 115 45 850 2 040 17,7 1 730 203 3,43
477, 475 178 17,1 25,6 10,3 163 128 56 480 2 380 18,6 2 090 235 3,60
50 500 185 18,0 27,0 10,8 180 141 68 740 2 750 19,6 2 480 268 3,72
55 550 200 19,0 30,o 11,9 213 167 99 180 3 610 21,6 3 490 349 4,02
60 600 215 21,6 32,4 13,0 254 199 139 000 4 630 23,4 4 670 434 4,30
ID=stål (med bredare fläns)
24x13 X 240 130 8,7 14,1 5,2 54,6 42,9 5 360 446 9,90 410 63,1 2,74
24X14 X 240 140 8,7 15,6 5,2 61,3 48,1 6 120 510 9,99 594 84,9 3,11
MATERIALLÄRA
131
