Differdingerbalk

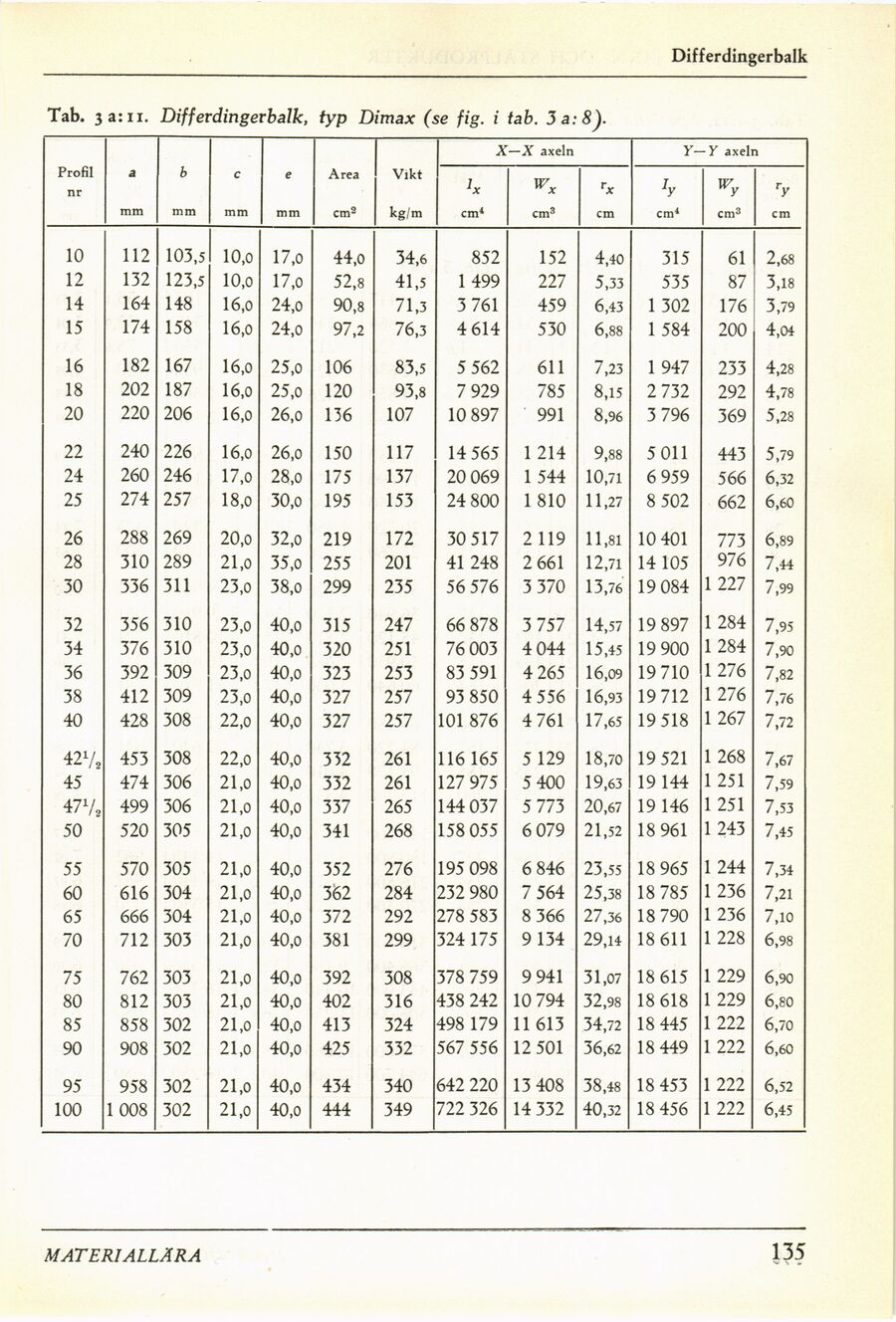

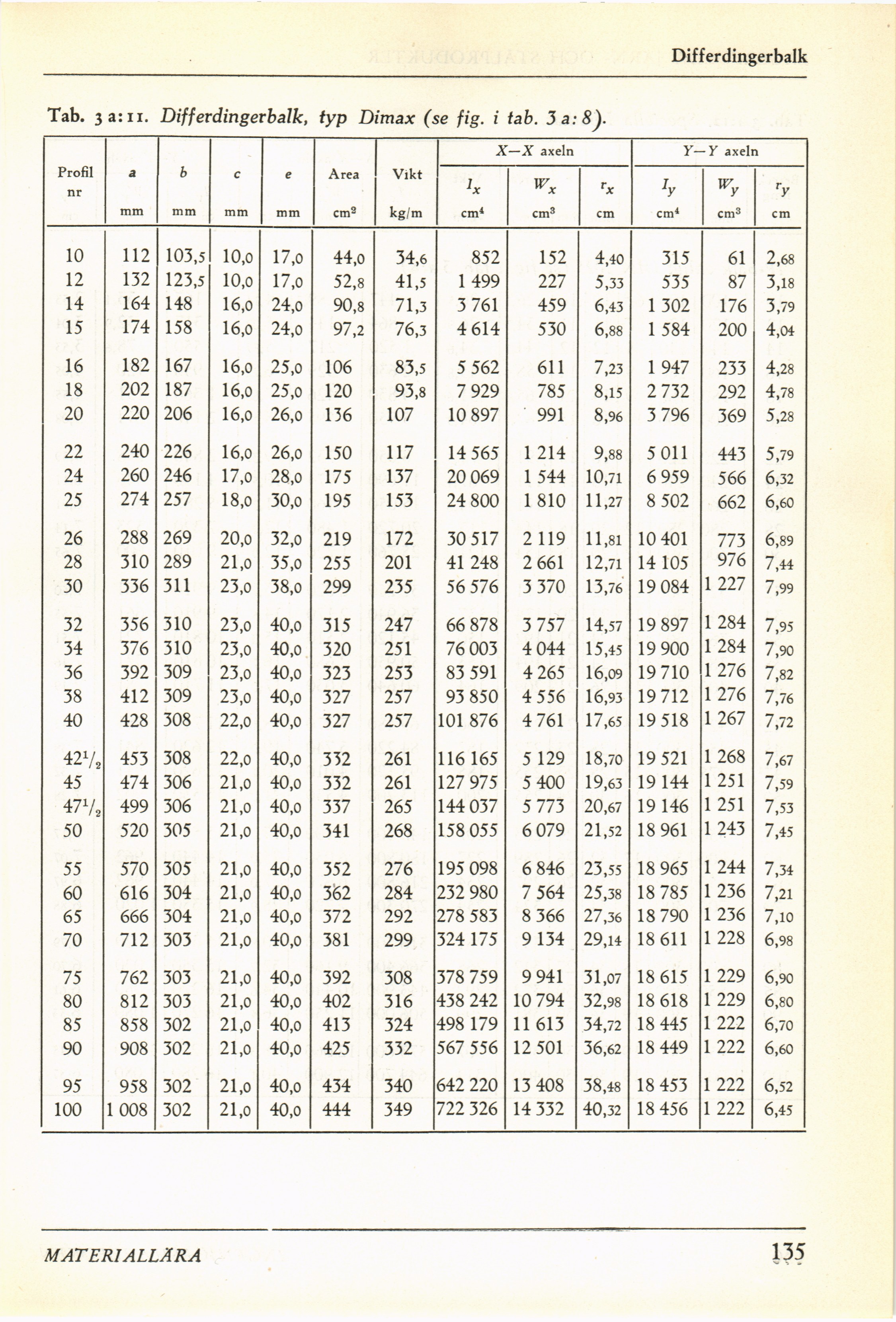

Tab. 3 a: ii. Differdingerbalk, typ Dimax (se fig. i tab. 3 a: 8).

X —X axeln Y- -Y axeln
Profil nr a b c e Area Vikt J* rx h w ry
mm mm mm mm cm2 kg/m cm4 cm3 cm cm4 cm3 cm
10 112 103,5 10,0 17,0 44,0 34,6 852 152 4,40 315 61 2,68
12 132 123,5 10,o 17,o 52,8 41,5 1 499 227 5,33 535 87 3,18
14 164 148 16,o 24,o 90,8 71,3 3 761 459 6,43 1 302 176 3,79
15 174 158 16,0 24,o 97,2 76,3 4 614 530 6,88 1 584 200 4,04
16 182 167 16,o 25,0 106 83,5 5 562 611 7,23 1 947 233 4,28
18 202 187 16,o 25,0 120 93,8 7 929 785 8,15 2 732 292 4,78
20 220 206 16,o 26,0 136 107 10 897 991 8,96 3 796 369 5,28
22 240 226 16,o 26,0 150 117 14 565 1 214 9,88 5 011 443 5,79
24 260 246 17,o 28,o 175 137 20 069 1 544 10,71 6 959 566 6,32
25 274 257 18,0 30,o 195 153 24 800 1 810 11,27 8 502 662 6,60
26 288 269 20,o 32,o 219 172 30 517 2 119 11,81 10 401 773 6,89
28 310 289 21,o 35,0 255 201 41 248 2 661 12,71 14 105 976 7,44
30 336 311 23,0 38,0 299 235 56 576 3 370 13,76 19 084 1 227 7,99
32 356 310 23,0 40,o 315 247 66 878 3 757 14,57 19 897 1 284 7,95
34 376 310 23,0 40,o 320 251 76 003 4 044 15,45 19 900 1 284 7,90
36 392 309 23,0 40,o 323 253 83 591 4 265 16,09 19 710 1 276 7,82
38 412 309 23,0 40,o 327 257 93 850 4 556 16,93 19 712 1 276 7,76
40 428 308 22,o 40,o 327 257 101 876 4 761 17,65 19 518 1 267 7,72
42 V, 453 308 22,0 40,o 332 261 116 165 5 129 18,70 19 521 1 268 7,67
45 474 306 21,o 40,o 332 261 127 975 5 400 19,63 19 144 1 251 7,59
4 71/, 499 306 21,o 40,o 337 265 144 037 5 773 20,67 19 146 1 251 7,53
50 520 305 21,0 40,o 341 268 158 055 6 079 21,52 18 961 1 243 7,45
55 570 305 21,0 40,0 352 276 195 098 6 846 23,55 18 965 1 244 7,34
60 616 304 21,0 40,0 362 284 232 980 7 564 25,38 18 785 1 236 7,21
65 666 304 21,o 40,o 372 292 278 583 8 366 27,36 18 790 1 236 7,10
70 712 303 21,o 40,0 381 299 324 175 9134 29,14 18 611 1 228 6,98
75 762 303 21,0 40,o 392 308 378 759 9 941 31,07 18 615 1 229 6,90
80 812 303 21,o 40,o 402 316 438 242 10 794 32,98 18 618 1 229 6,80
85 858 302 21,o 40,o 413 324 498 179 11 613 34,72 18 445 1 222 6,70
90 908 302 21,o 40,o 425 332 567 556 12 501 36,62 18 449 1 222 6,60
95 958 302 21,o 40,o 434 340 642 220 13 408 38,48 18 453 1 222 6,52
100 1 008 302 21,0 40,0 444 349 722 326 14 332 40,32 18 456 1 222 6,45

MATERIALLÄRA

135
