Full resolution (JPEG) - On this page / på denna sida - Sidor ...
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.

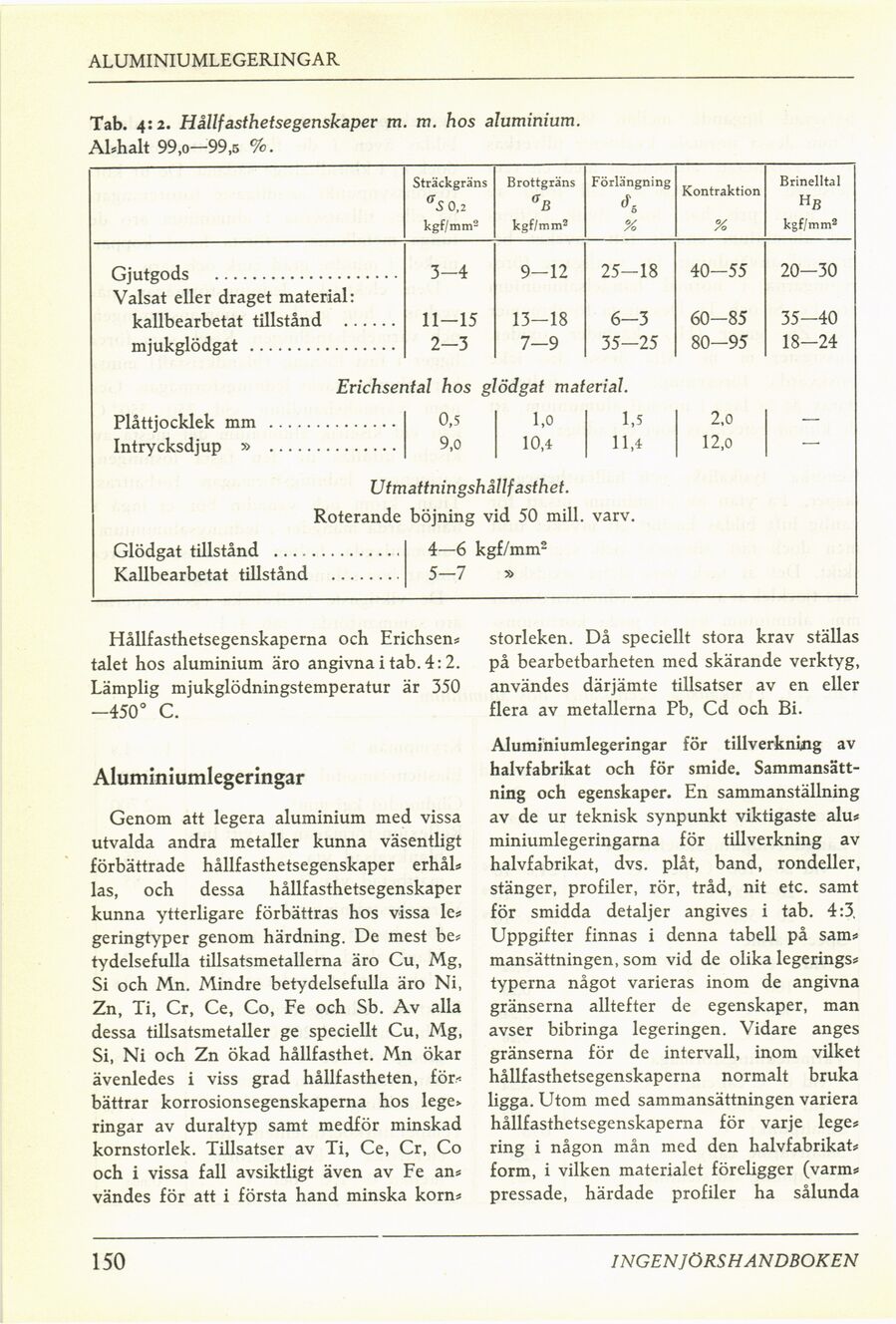

ALUMINIUMLEGERINGAR
Tab. 4:2. Hållfasthetsegenskaper m. m. hos aluminium.
Alshalt 99,0—99,5 %.
Sträckgräns ffS0,2 kgf/mm2 Brottgräns kgf/mm2 Förlängning % Kontraktion % Brinelltal H B kgf/mm2
Gjutgods .................... 3-4 9-12 25—18 40—55 20-30
Valsat eller draget material: kallbearbetat tillstånd ...... 11-15 13-18 6-3 60-85 35-40
mjukglödgat ................ 2-3 7-9 35-25 80—95 18-24
Erichsental hos glödgat material.
Plåttjocklek mm .............. 0,5 1,0 1,5 2,0 —
Intrycksdjup » .............. 9,0 10,4 11,4 12,o —
Utmattningshållfasthet.
Roterande böjning vid 50 mill. varv.
Glödgat tillstånd .............. 4—6 kgf/mm2
Kallbearbetat tillstånd ........ 5-7 »
Hållfasthetsegenskaperna och Erichsen*
talet hos aluminium äro angivna i tab. 4: 2.
Lämplig mjukglödningstemperatur är 350
-450° C.
Aluminiumlegeringar
Genom att legera aluminium med vissa
utvalda andra metaller kunna väsentligt
förbättrade hållfasthetsegenskaper erhål*
las, och dessa hållfasthetsegenskaper
kunna ytterligare förbättras hos vissa le*
geringtyper genom härdning. De mest be*
tydelsefulla tillsatsmetallerna äro Cu, Mg,
Si och Mn. Mindre betydelsefulla äro Ni,
Zn, Ti, Cr, Ce, Co, Fe och Sb. Av alla
dessa tillsatsmetaller ge speciellt Cu, Mg,
Si, Ni och Zn ökad hållfasthet. Mn ökar
ävenledes i viss grad hållfastheten, för*
bättrar korrosionsegenskaperna hos lege»
ringar av duraltyp samt medför minskad
kornstorlek. Tillsatser av Ti, Ce, Cr, Co
och i vissa fall avsiktligt även av Fe an*
vändes för att i första hand minska korn*
storleken. Då speciellt stora krav ställas
på bearbetbarheten med skärande verktyg,
användes därjämte tillsatser av en eller
flera av metallerna Pb, Cd och Bi.
Aluminiumlegeringar för tillverkning av
halvfabrikat och för smide.
Sammansättning och egenskaper. En sammanställning
av de ur teknisk synpunkt viktigaste alu*
miniumlegeringarna för tillverkning av
halvfabrikat, dvs. plåt, band, rondeller,
stänger, profiler, rör, tråd, nit etc. samt
för smidda detaljer angives i tab. 4:3,
Uppgifter finnas i denna tabell på sam*
mansättningen, som vid de olika legerings*
typerna något varieras inom de angivna
gränserna alltefter de egenskaper, man
avser bibringa legeringen. Vidare anges
gränserna för de intervall, inom vilket
hållfasthetsegenskaperna normalt bruka
ligga. Utom med sammansättningen variera
hållfasthetsegenskaperna för varje lege*
ring i någon mån med den halvfabrikat*
form, i vilken materialet föreligger (varm*
pressade, härdade profiler ha sålunda
150
INGEN JÖRSH ANDBOKEN
<< prev. page << föreg. sida << >> nästa sida >> next page >>
