Kvaliteter. Verktygsdata

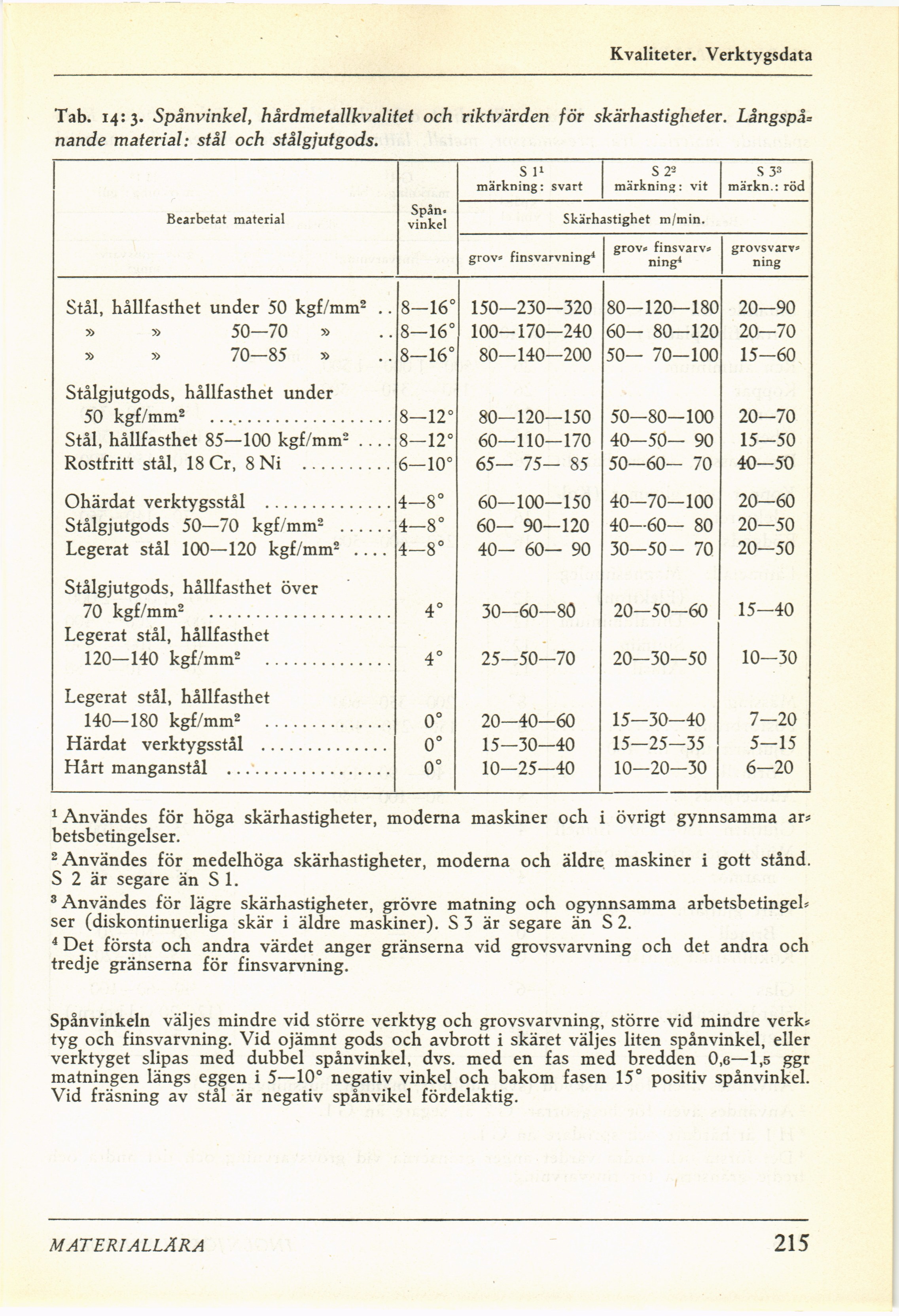

Tab. 14:3. Spårivinkel, hårdmetallkvalitet och riktvärden för skärhastigheter. Långspå=
nande material: stål och stålgjutgods.
Bearbetat material Spån» vinkel S l1 märkning: svart S 22 märkning: vit S 33 märkn.: röd
Skärhastighet m/min.
grov» finsvarvning4 grov« finsvarv» ning4 grovsvarv» ning
Stål, hållfasthet under 50 kgf/mm2 .. 8-16° 150—230—320 80—120—180 20—90
» » 50—70 » 8-16° 100-170—240 60— 80-120 20—70
» » 70—85 » 8—16° 80—140—200 50— 70—100 15-60
Stålgjutgods, hållfasthet under
50 kgf/mm2 .................... 8—12° 80—120—150 50—80—100 20-70
Stål, hållfasthet 85—100 kgf/mm2____ 8-12° 60—110—170 40—50— 90 15—50
Rostfritt stål, 18 Cr, 8 Ni .......... 6—10° 65— 75— 85 50-60- 70 40—50
Ohärdat verktygsstål .............. 4-8° 60—100—150 40—70—100 20—60
Stålgjutgods 50—70 kgf/mm2 ...... 4-8° 60— 90—120 40—60— 80 20—50
Legerat stål 100—120 kgf/mm2 ____ 4-8° 40— 60— 90 30-50- 70 20—50
Stålgjutgods, hållfasthet över
70 kgf/mm2 .................... 4° 30—60—80 20—50—60 15—40
Legerat stål, hållfasthet
120—140 kgf/mm2 .............. 4° 25—50—70 20-30-50 10-30
Legerat stål, hållfasthet
140-180 kgf/mm2 .............. 0° 20-40—60 15-30-40 7—20
Härdat verktygsstål .............. 0° 15—30—40 15—25—35 5—15
Hårt manganstål .................. 0° 10—25—40 10—20—30 6—20
invändes för höga skärhastigheter, moderna maskiner och i övrigt gynnsamma ar*
betsbetingelser.
2 Användes för medelhöga skärhastigheter, moderna och äldre maskiner i gott stånd.
S 2 är segare än S 1.
3 Användes för lägre skärhastigheter, grövre matning och ogynnsamma arbetsbetingel*
ser (diskontinuerliga skär i äldre maskiner). S 3 är segare än S 2.
4 Det första och andra värdet anger gränserna vid grovsvarvning och det andra och
tredje gränserna för finsvarvning.
Spånvinkeln väljes mindre vid större verktyg och grovsvarvning, större vid mindre verk*
tyg och finsvarvning. Vid ojämnt gods och avbrott i skäret väljes liten spånvinkel, eller
verktyget slipas med dubbel spånvinkel, dvs. med en fas med bredden 0,6—1,5 ggr
matningen längs eggen i 5—10° negativ vinkel och bakom fasen 15° positiv spånvinkel.
Vid fräsning av stål är negativ spånvikel fördelaktig.
MATERIALLÄRA
215
