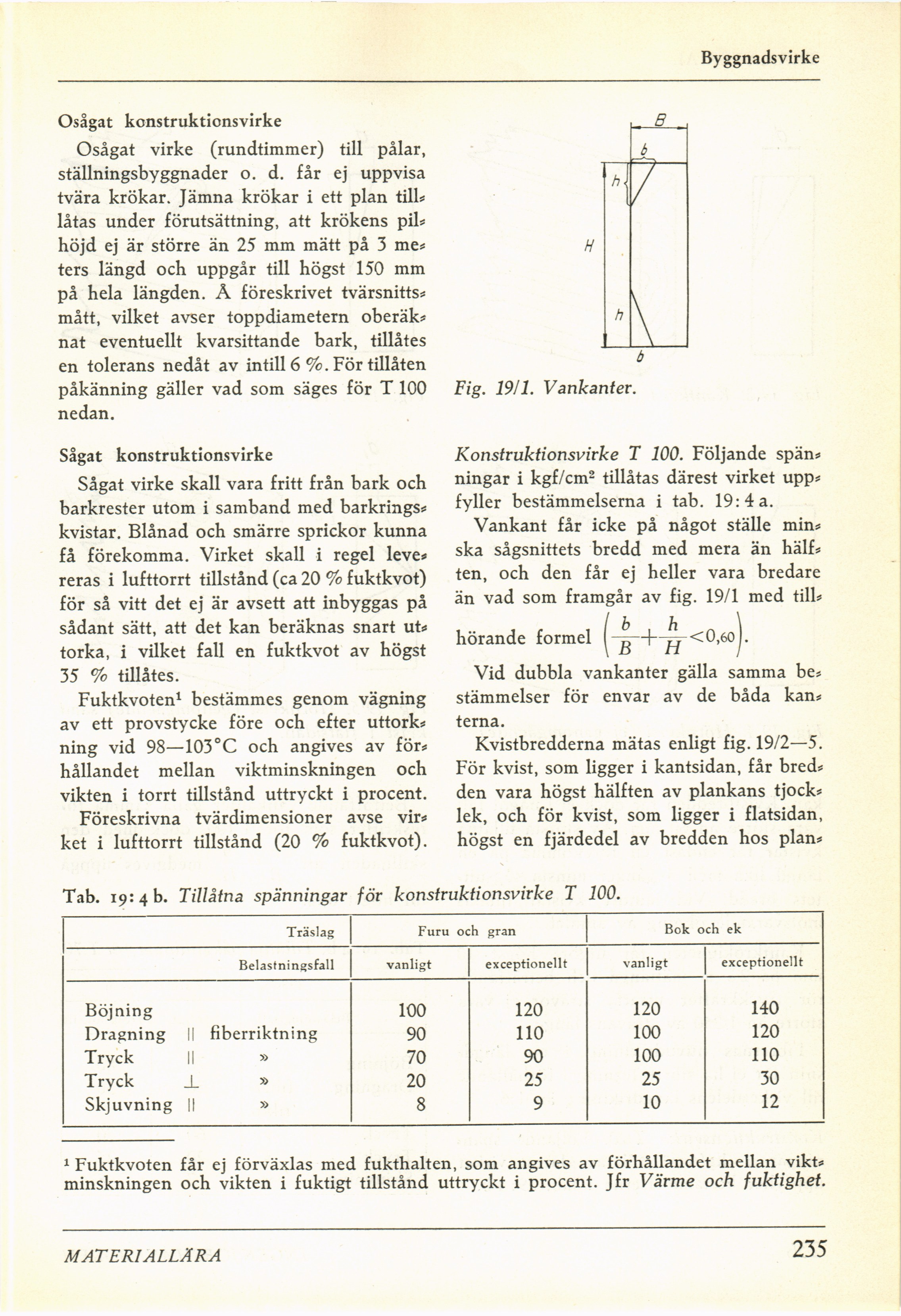

Byggnadsvirke
Osågat konstruktionsvirke
Osågat virke (rundtimmer) till pålar,
ställningsbyggnader o. d. får ej uppvisa
tvära krökar. Jämna krökar i ett plan till*
låtas under förutsättning, att krökens pil*
höjd ej är större än 25 mm mätt på 3 me*
ters längd och uppgår till högst 150 mm
på hela längden. Å föreskrivet tvärsnitts*
mått, vilket avser toppdiametern oberäk*
nat eventuellt kvarsittande bark, tillåtes
en tolerans nedåt av intill 6 %. För tillåten
påkänning gäller vad som säges för T 100
nedan.
Sågat konstruktionsvirke
Sågat virke skall vara fritt från bark och
barkrester utom i samband med barkrings*
kvistar. Blånad och smärre sprickor kunna
få förekomma. Virket skall i regel leve*
reras i lufttorrt tillstånd (ca 20 % fuktkvot)
för så vitt det ej är avsett att inbyggas på
sådant sätt, att det kan beräknas snart ut*
torka, i vilket fall en fuktkvot av högst
35 % tillåtes.
Fuktkvoten1 bestämmes genom vägning
av ett provstycke före och efter uttork*
ning vid 98—103°C och angives av för*
hållandet mellan viktminskningen och
vikten i torrt tillstånd uttryckt i procent.
Föreskrivna tvärdimensioner avse vir*
ket i lufttorrt tillstånd (20 % fuktkvot).
Tab. 19:4 b. Tillåtna spänningar för konstruktionsvirke T 100.
Träslag Furu och gran Bok och ek
Belastningsfall vanligt exceptionellt vanligt exceptionellt
Böjning 100 120 120 140
Dragning II fiberriktning 90 110 100 120
Tryck || » 70 90 100 110
Tryck _L » 20 25 25 30
Skjuvning || » 8 9 10 12
1 Fuktkvoten får ej förväxlas med fukthalten, som angives av förhållandet mellan vikt*
minskningen och vikten i fuktigt tillstånd uttryckt i procent. Jfr Värme och fuktighet.
b
Fig. 19/1. Vankanter.
Konstruktionsvirke T 100. Följande spän*
ningar i kgf/cm2 tillåtas därest virket upp*
fyller bestämmelserna i tab. 19:4 a.
Vankant får icke på något ställe min*
ska sågsnittets bredd med mera än hälf*
ten, och den får ej heller vara bredare
än vad som framgår av fig. 19/1 med till*
hörande formel
Vid dubbla vankanter gälla samma be*
stämmelser för envar av de båda kan*
terna.
Kvistbredderna mätas enligt fig. 19/2—5.
För kvist, som ligger i kantsidan, får bred*
den vara högst hälften av plankans tjock*
lek, och för kvist, som ligger i flatsidan,
högst en fjärdedel av bredden hos plan*
MATERIALLÄRA
235
