Full resolution (JPEG) - On this page / på denna sida - Sidor ...
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.

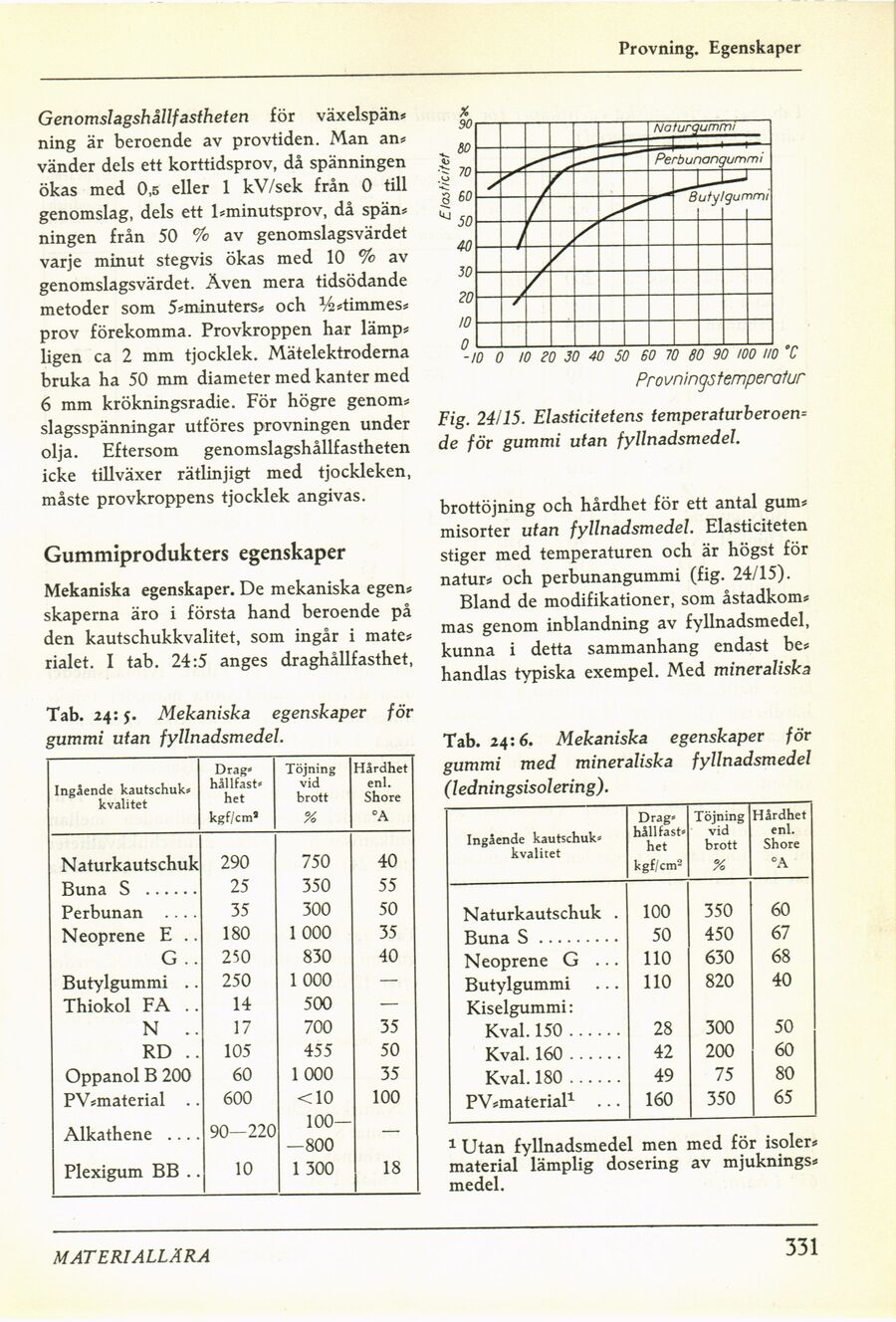

Provning. Egenskaper
Genomslagshållfastheten för växelspän*
ning är beroende av provtiden. Man an*
vänder dels ett korttidsprov, då spänningen
ökas med 0,5 eller 1 kV/sek från 0 till
genomslag, dels ett l*minutsprov, då spän*
ningen från 50 % av genomslagsvärdet
varje minut stegvis ökas med 10 % av
genomslagsvärdet. Även mera tidsödande
metoder som 5*minuters* och Vs stimmes?
prov förekomma. Provkroppen har lämp*
ligen ca 2 mm tjocklek. Mätelektroderna
bruka ha 50 mm diameter med kanter med
6 mm krökningsradie. För högre genom*
slagsspänningar utföres provningen under
olja. Eftersom genomslagshållfastheten
icke tillväxer rätlinjigt med tjockleken,
måste provkroppens tjocklek angivas.
Gummiprodukters egenskaper
Mekaniska egenskaper. De mekaniska egen*
skaperna äro i första hand beroende på
den kautschukkvalitet, som ingår i mate*
rialet. I tab. 24:5 anges draghållfasthet,
Tab. 24: j. Mekaniska egenskaper för
gummi utan fyllnadsmedel.
Ingående kautschuk» kvalitet [-Draghål-] {+Drag- hål+} lfast» het kgf/cm» Töjning vid brott % Hårdhet enl. Shore °A
Naturkautschuk 290 750 40
Buna S ...... 25 350 55
Perbunan .... 35 300 50
Neoprene E .. 180 1 000 35
G .. 250 830 40
Butylgummi .. 250 1 000 —
Thiokol FA .. 14 500 —
N .. 17 700 35
RD .. 105 455 50
Oppanol B 200 60 1 000 35
PV*material .. 600 <10 100
Alkathene ____ 90—220 100— —800 —
Plexigum BB .. 10 1 300 18
Fig. 24/15. Elasticitetens temperaturberoen=
de för gummi utan fyllnadsmedel.
brottöjning och hårdhet för ett antal gum*
misorter utan fyllnadsmedel. Elasticiteten
stiger med temperaturen och är högst för
natur* och perbunangummi (fig. 24/15).
Bland de modifikationer, som åstadkom*
mas genom inblandning av fyllnadsmedel,
kunna i detta sammanhang endast be*
handlas typiska exempel. Med mineraliska
Tab. 24:6. Mekaniska egenskaper för
gummi med mineraliska fyllnadsmedel
(ledningsisolering).
Ingående kautschuk» kvalitet Drag» håll fast» het kgf/cm2 Töjning vid brott % Hårdhet enl. Shore °A
Naturkautschuk . 100 350 60
Buna S......... 50 450 67
Neoprene G ... 110 630 68
Butylgummi 110 820 40
Kiselgummi:
Kval. 150...... 28 300 50
Kval. 160...... 42 200 60
Kval. 180...... 49 75 80
PV*material1 ... 160 350 65
1 Utan fyllnadsmedel men med för isoler*
material lämplig dosering av mjuknings*
medel.
MATERIALLÄRA
331
<< prev. page << föreg. sida << >> nästa sida >> next page >>
