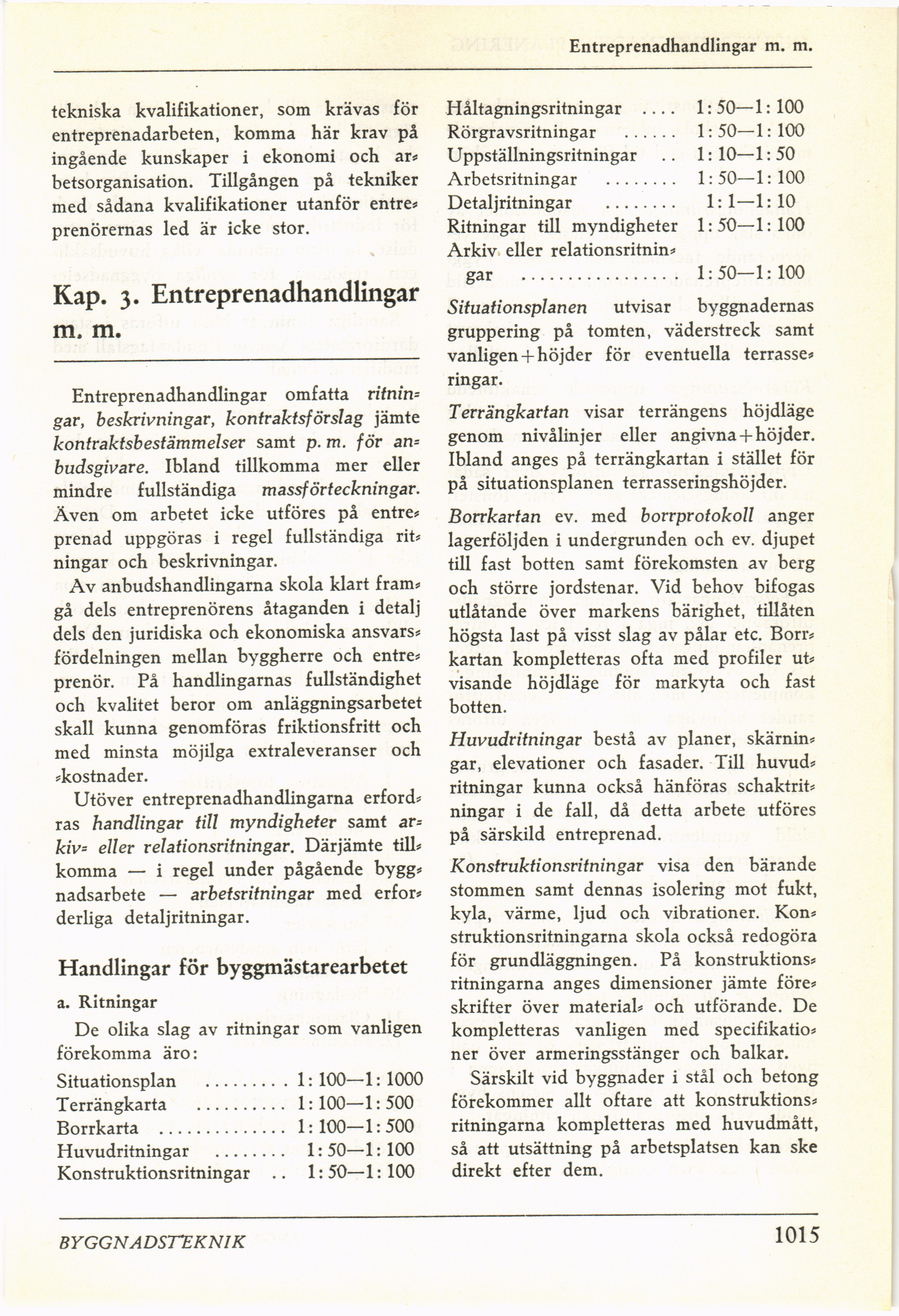

Entreprenadhandlingar m. m.
tekniska kvalifikationer, som krävas för
entreprenadarbeten, komma här krav på
ingående kunskaper i ekonomi och ar*
betsorganisation. Tillgången på tekniker
med sådana kvalifikationer utanför entre*
prenörernas led är icke stor.
Kap. 3. Entreprenadhandlingar
m. m.
Entreprenadhandlingar omfatta ritnin=
gar, beskrivningar, kontraktsförslag jämte
kontraktsbestämmelser samt p. m. för
anbudsgivare. Ibland tillkomma mer eller
mindre fullständiga massförteckningar.
Även om arbetet icke utföres på entre*
prenad uppgöras i regel fullständiga rit*
ningar och beskrivningar.
Av anbudshandlingarna skola klart fram*
gå dels entreprenörens åtaganden i detalj
dels den juridiska och ekonomiska ansvars*
fördelningen mellan byggherre och entre*
prenör. På handlingarnas fullständighet
och kvalitet beror om anläggningsarbetet
skall kunna genomföras friktionsfritt och
med minsta möjilga extraleveranser och
*kostnader.
Utöver entreprenadhandlingarna erford*
ras handlingar till myndigheter samt
ar-kiv= eller relationsritningar. Därjämte till*
komma — i regel under pågående bygg*
nadsarbete — arbetsritningar med erfor*
derliga detaljritningar.
Handlingar för byggmästarearbetet
a. Ritningar
De olika slag av ritningar som vanligen
förekomma äro:
Situationsplan ..................1:100—1:1000
Terrängkarta ....................1: 100—1: 500
Borrkarta ............................1:100—1:500
Huvudritningar ................1: 50—1: 100
Konstruktionsritningar .. 1:50—1:100
Håltagningsritningar .... 1: 50—1: 100
Rörgravsritningar ............1:50—1:100
Uppställningsritningar .. 1: 10—1: 50
Arbetsritningar ................1:50—1:100
Detaljritningar ................1:1—1:10
Ritningar till myndigheter 1:50—1:100
Arkiv eller relationsritnin*
gar ..................................1:50—1:100
Situationsplanen utvisar byggnadernas
gruppering på tomten, väderstreck samt
vanligen + höjder för eventuella terrasse*
ringar.
Terrängkartan visar terrängens höjdläge
genom nivålinjer eller angivna + höjder.
Ibland anges på terrängkartan i stället för
på situationsplanen terrasseringshöjder.
Borrkartan ev. med borrprotokoll anger
lagerföljden i undergrunden och ev. djupet
till fast botten samt förekomsten av berg
och större jordstenar. Vid behov bifogas
utlåtande över markens bärighet, tillåten
högsta last på visst slag av pålar etc. Borr*
kartan kompletteras ofta med profiler ut*
visande höjdläge för markyta och fast
botten.
Huvudritningar bestå av planer, skärnin*
gar, elevationer och fasader. Till huvud*
ritningar kunna också hänföras schaktrit*
ningar i de fall, då detta arbete utföres
på särskild entreprenad.
Konstruktionsritningar visa den bärande
stommen samt dennas isolering mot fukt,
kyla, värme, ljud och vibrationer. Kon*
struktionsritningarna skola också redogöra
för grundläggningen. På konstruktions*
ritningarna anges dimensioner jämte före*
skrifter över material* och utförande. De
kompletteras vanligen med specifikatio*
ner över armeringsstänger och balkar.
Särskilt vid byggnader i stål och betong
förekommer allt oftare att konstruktions*
ritningarna kompletteras med huvudmått,
så att utsättning på arbetsplatsen kan ske
direkt efter dem.
BYGGNADSTEKNIK
1015
