MÄTNINGAR OCH FÖRUNDERSÖKNINGAR

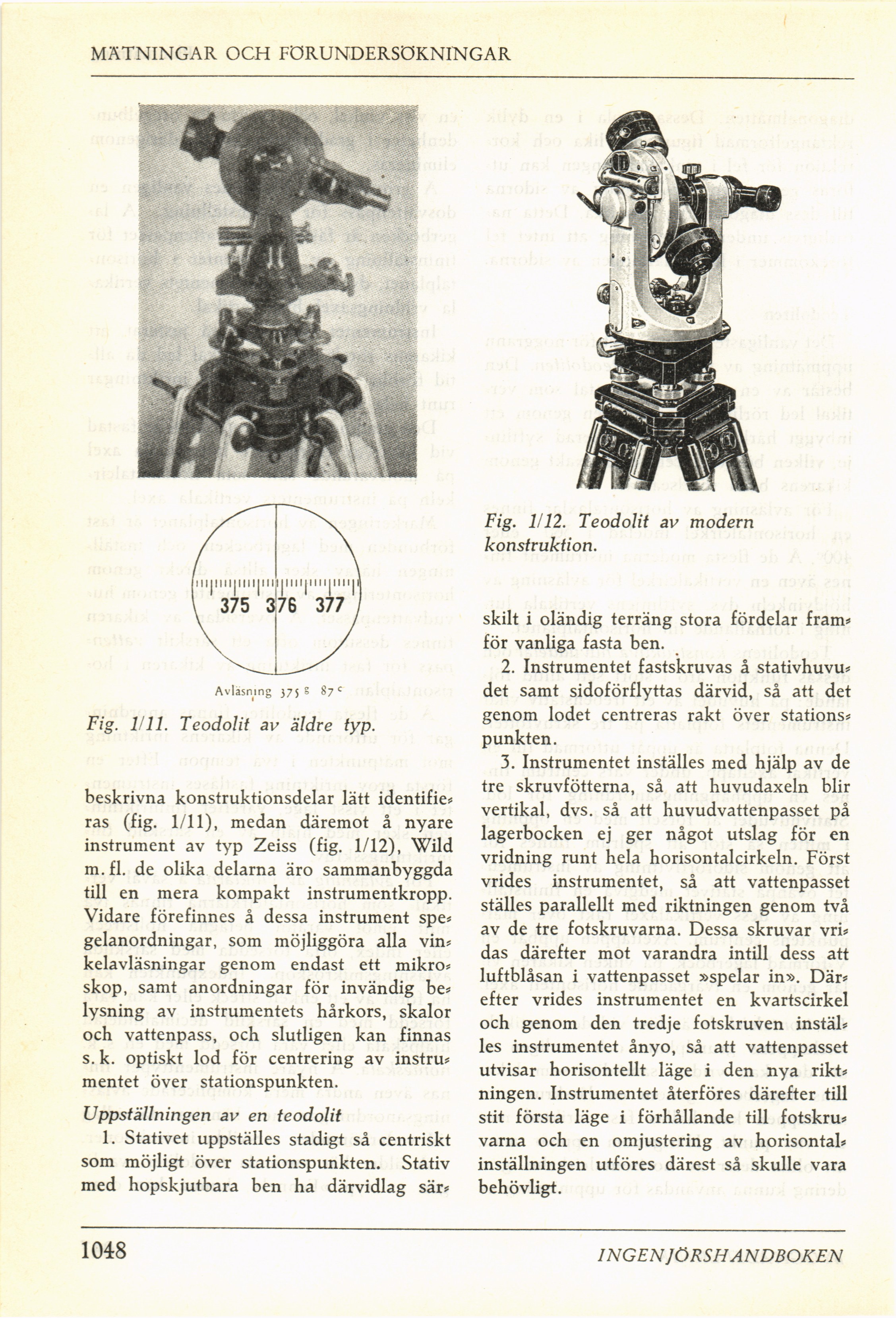

Fig. 1/11. Teodolit av äldre typ.
beskrivna konstruktionsdelar lätt identifie*
ras (fig. 1/11), medan däremot å nyare
instrument av typ Zeiss (fig. 1/12), Wild
m.fl. de olika delarna äro sammanbyggda
till en mera kompakt instrumentkropp.
Vidare förefinnes å dessa instrument spe*
gelanordningar, som möjliggöra alla vin*
kelavläsningar genom endast ett mikro*
skop, samt anordningar för invändig be*
lysning av instrumentets hårkors, skalor
och vattenpass, och slutligen kan finnas
s. k. optiskt lod för centrering av instru*
mentet över stationspunkten.
Uppställningen av en teodolit
1. Stativet uppställes stadigt så centriskt
som möjligt över stationspunkten. Stativ
med hopskjutbara ben ha därvidlag sär*
Fig. 1/12. Teodolit av modern
konstruktion.
skilt i oländig terräng stora fördelar fram*
för vanliga fasta ben.
2. Instrumentet fastskruvas å stativhuvu*
det samt sidoförflyttas därvid, så att det
genom lodet centreras rakt över stations*
punkten.
3. Instrumentet inställes med hjälp av de
tre skruvfötterna, så att huvudaxeln blir
vertikal, dvs. så att huvudvattenpasset på
lagerbocken ej ger något utslag för en
vridning runt hela horisontalcirkeln. Först
vrides instrumentet, så att vattenpasset
ställes parallellt med riktningen genom två
av de tre fotskruvarna. Dessa skruvar vri*
das därefter mot varandra intill dess att
luftblåsan i vattenpasset »spelar in». Där*
efter vrides instrumentet en kvartscirkel
och genom den tredje fotskruven instäl*
les instrumentet ånyo, så att vattenpasset
utvisar horisontellt läge i den nya rikt*
ningen. Instrumentet återföres därefter till
stit första läge i förhållande till fotskru*
varna och en omjustering av horisontal*
inställningen utföres därest så skulle vara
behövligt.
1048
INGENJÖRSHANDBOKEN
