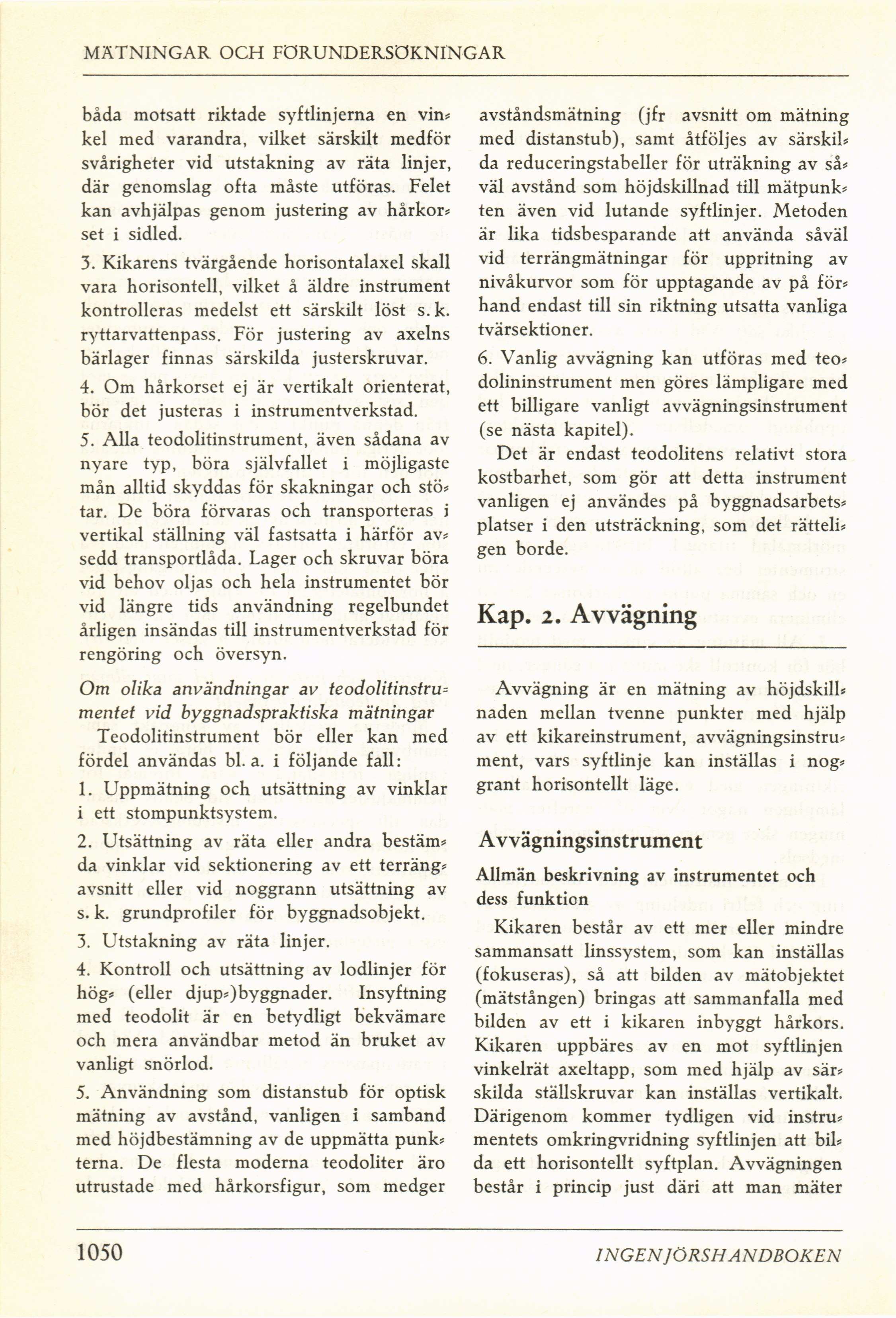

Full resolution (JPEG) - On this page / på denna sida - Sidor ...
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.
MÄTNINGAR OCH FÖRUNDERSÖKNINGAR
båda motsatt riktade syftlinierna en vin?
kel med varandra, vilket särskilt medför
svårigheter vid utstakning av räta linjer,
där genomslag ofta måste utföras. Felet
kan avhjälpas genom justering av hårkor?
set i sidled.
3. Kikarens tvärgående horisontalaxel skall
vara horisontell, vilket å äldre instrument
kontrolleras medelst ett särskilt löst s. k.
ryttarvattenpass. För justering av axelns
bärlager finnas särskilda justerskruvar.
4. Om hårkorset ej är vertikalt orienterat,
bör det justeras i instrumentverkstad.
5. Alla teodolitinstrument, även sådana av
nyare typ, böra självfallet i möjligaste
mån alltid skyddas för skakningar och stö?
tar. De böra förvaras och transporteras i
vertikal ställning väl fastsatta i härför av?
sedd transportlåda. Lager och skruvar böra
vid behov oljas och hela instrumentet bör
vid längre tids användning regelbundet
årligen insändas till instrumentverkstad för
rengöring och översyn.
Om olika användningar av teodolitinstru=
mentet vid byggnadspraktiska mätningar
Teodolitinstrument bör eller kan med
fördel användas bl. a. i följande fall:
1. Uppmätning och utsättning av vinklar
i ett stompunktsystem.
2. Utsättning av räta eller andra bestäm?
da vinklar vid sektionering av ett terräng?
avsnitt eller vid noggrann utsättning av
s. k. grundprofiler för byggnadsobjekt.
3. Utstakning av räta linjer.
4. Kontroll och utsättning av lodlinjer för
hög? (eller djup?)byggnader. Insyftning
med teodolit är en betydligt bekvämare
och mera användbar metod än bruket av
vanligt snörlod.
5. Användning som distanstub för optisk
mätning av avstånd, vanligen i samband
med höjdbestämning av de uppmätta punk?
terna. De flesta moderna teodoliter äro
utrustade med hårkorsfigur, som medger
avståndsmätning (jfr avsnitt om mätning
med distanstub), samt åtföljes av särskil?
da reduceringstabeller för uträkning av så?
väl avstånd som höjdskillnad till mätpunk?
ten även vid lutande syftlinjer. Metoden
är lika tidsbesparande att använda såväl
vid terrängmätningar för uppritning av
nivåkurvor som för upptagande av på för?
hand endast till sin riktning utsatta vanliga
tvärsektioner.
6. Vanlig avvägning kan utföras med teo?
dolininstrument men göres lämpligare med
ett billigare vanligt avvägningsinstrument
(se nästa kapitel).
Det är endast teodolitens relativt stora
kostbarhet, som gör att detta instrument
vanligen ej användes på byggnadsarbets?
platser i den utsträckning, som det rätteli?
gen borde.
Kap. 2. Avvägning
Avvägning är en mätning av höjdskill?
nåden mellan tvenne punkter med hjälp
av ett kikareinstrument, avvägningsinstru?
ment, vars syftlinje kan inställas i nog?
grant horisontellt läge.
Avvägningsinstrument
Allmän beskrivning av instrumentet och
dess funktion
Kikaren består av ett mer eller mindre
sammansatt linssystem, som kan inställas
(fokuseras), så att bilden av mätobjektet
(mätstången) bringas att sammanfalla med
bilden av ett i kikaren inbyggt hårkors.
Kikaren uppbäres av en mot syftlinjen
vinkelrät axeltapp, som med hjälp av sär?
skilda ställskruvar kan inställas vertikalt.
Därigenom kommer tydligen vid instru?
mentets omkringvridning syftlinjen att bil?
da ett horisontellt syftplan. Avvägningen
består i princip just däri att man mäter
1050
INGEN JÖRSH ANDBOKEN
