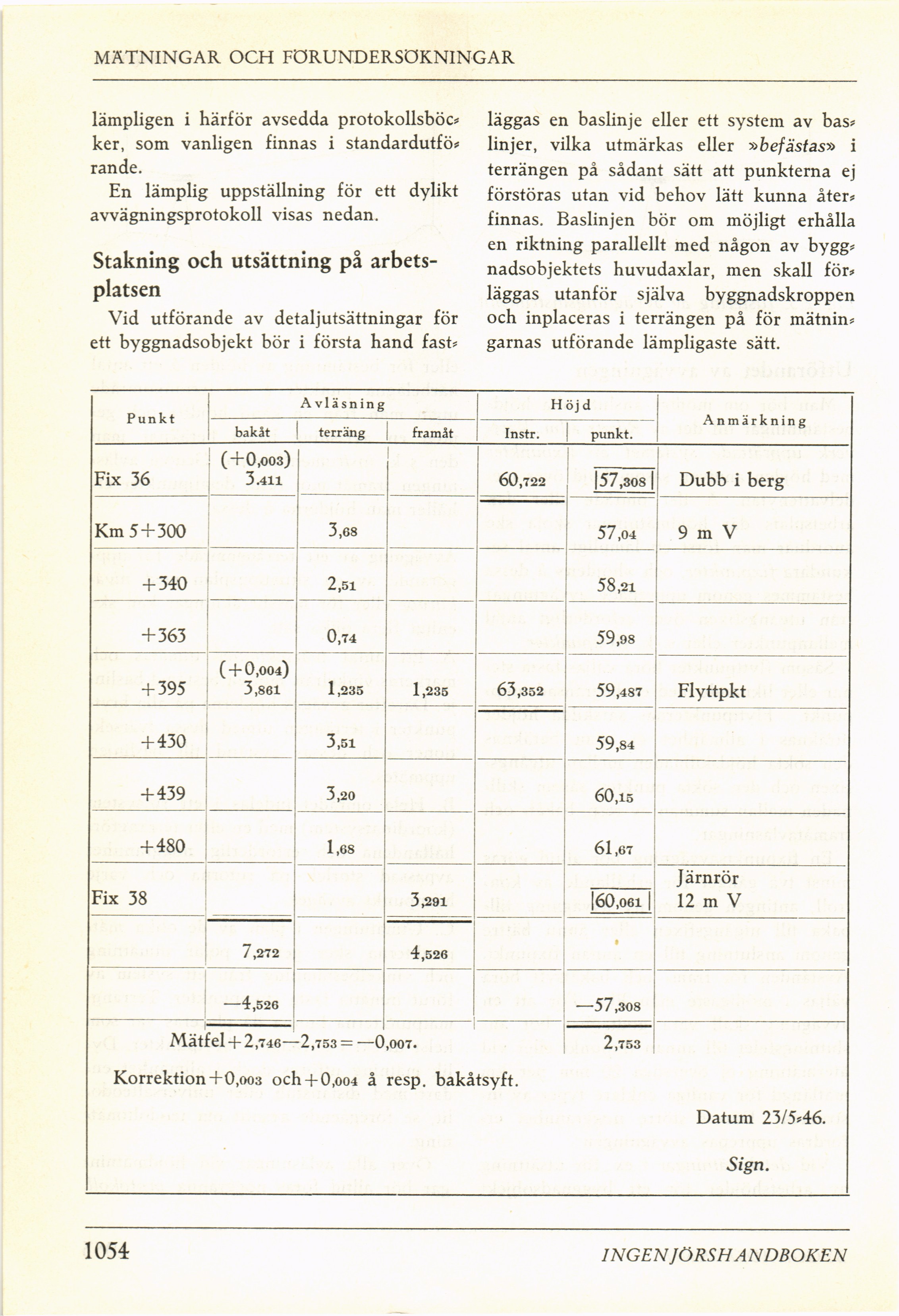

MÄTNINGAR OCH FÖRUNDERSÖKNINGAR
lämpligen i härför avsedda protokollsböc*
ker, som vanligen finnas i standardutfö*
rande.
En lämplig uppställning för ett dylikt
avvägningsprotokoll visas nedan.
Stakning och utsättning på
arbetsplatsen
Vid utförande av detaljutsättningar för
ett byggnadsobjekt bör i första hand fast*
läggas en baslinje eller ett system av bas*
linjer, vilka utmärkas eller »befästas» i
terrängen på sådant sätt att punkterna ej
förstöras utan vid behov lätt kunna åter*
finnas. Baslinjen bör om möjligt erhålla
en riktning parallellt med någon av bygg*
nadsobjektets huvudaxlar, men skall för*
läggas utanför själva byggnadskroppen
och inplaceras i terrängen på för mätnin*
garnas utförande lämpligaste sätt.
Punkt Avläsning Höjd Anmärkning
bakåt 1 terräng j framåt Instr. punkt.
Fix 36 ( + 0,003) 3.411 60,722 157,308 | Dubb i berg
Km 5+300 3,68 57,04 9 m V
+ 340 2,51 58,21
+363 0,74 59,98
+ 395 ( + 0,004) 3,861 1,235 1,235 63,352 59,487 Flyttpkt
+ 430 3,51 59,84
+ 439 3,20 60,15
+480 1,68 61,67
Fix 38 3,291 160,0611 Järnrör 12 m V
7,272 4,526
—4,526 —57,308
–- i Mätfel+ 2,746—2,753 = —0,007. Korrektion+0,oo3 och + 0,oo4 å resp. bakåtsyft. 2,753 Datum 23/5*46. Sign.
1054
INGEN JÖRSH ANDBOKEN
