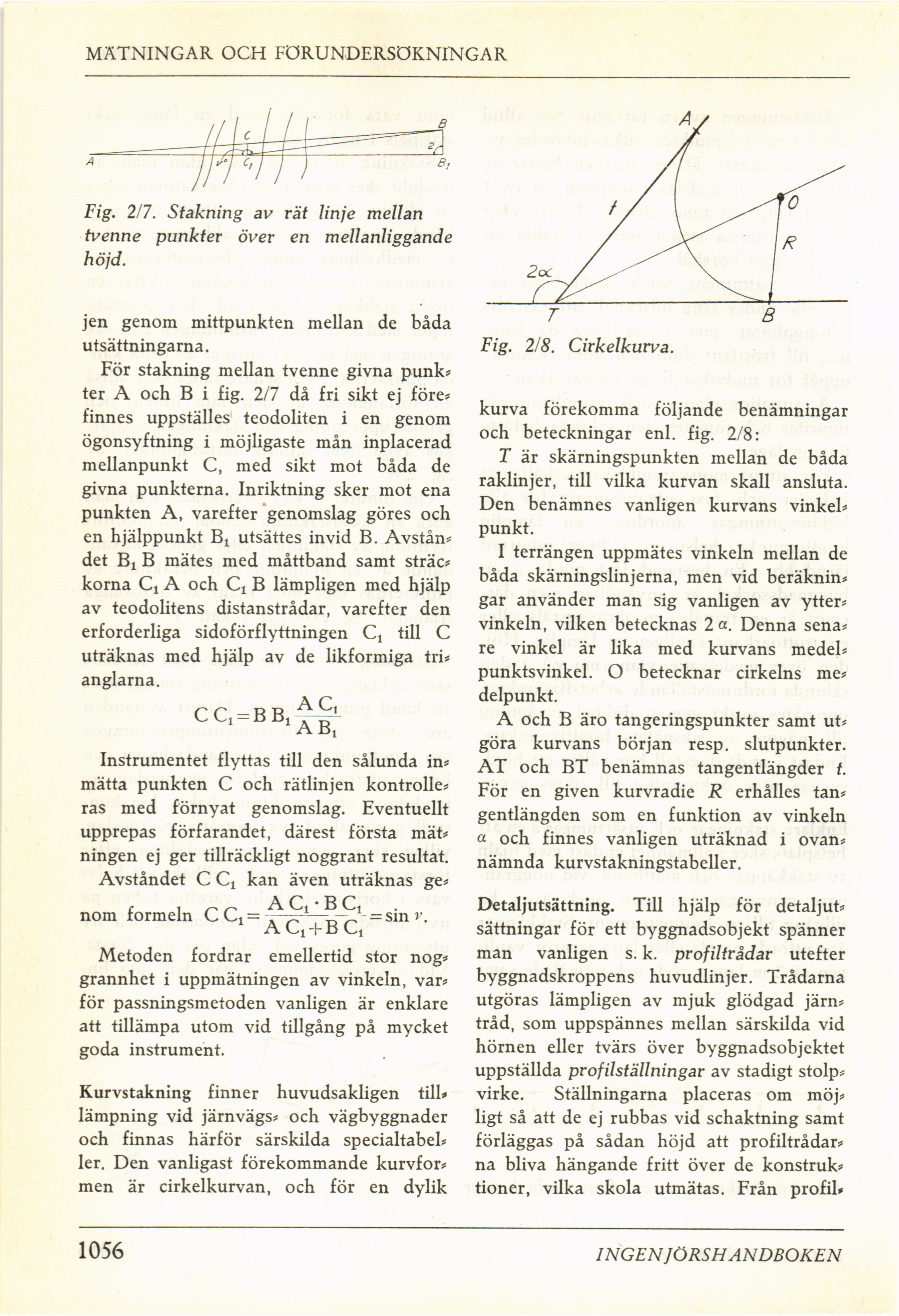

MÄTNINGAR OCH FÖRUNDERSÖKNINGAR
Fig. 2/7. Stakning av rät linje mellan
tvenne punkter över en mellanliggande
höjd.
jen genom mittpunkten mellan de båda
utsättningarna.
För stakning mellan tvenne givna punk»
ter A och B i fig. 2/7 då fri sikt ej före*
finnes uppställes teodoliten i en genom
ögonsyftning i möjligaste mån inplacerad
mellanpunkt C, med sikt mot båda de
givna punkterna. Inriktning sker mot ena
punkten A, varefter genomslag göres och
en hjälppunkt Bi utsättes invid B. Avstån*
det Bj B mätes med måttband samt sträc*
korna Cx A och Q B lämpligen med hjälp
av teodolitens distanstrådar, varefter den
erforderliga sidoförflyttningen Q till C
uträknas med hjälp av de likformiga tri*
anglarna.
CC.-BB.ACL
Instrumentet flyttas till den sålunda in*
mätta punkten C och rätlinjen kontrolle*
ras med förnyat genomslag. Eventuellt
upprepas förfarandet, därest första mät*
ningen ej ger tillräckligt noggrant resultat.
Avståndet C Q kan även uträknas ge*
nom formeln C C, = = sin >’.
AQ + BC,
Metoden fordrar emellertid stor nog*
grannhet i uppmätningen av vinkeln, var*
för passningsmetoden vanligen är enklare
att tillämpa utom vid tillgång på mycket
goda instrument.
Kurvstakning finner huvudsakligen till»
lämpning vid järnvägs* och vägbyggnader
och finnas härför särskilda specialtabel*
ler. Den vanligast förekommande kurvfor*
men är cirkelkurvan, och för en dylik
1056
Fig. 2/8. Cirkelkurva.
kurva förekomma följande benämningar
och beteckningar enl. fig. 2/8:
T är skärningspunkten mellan de båda
raklinjer, till vilka kurvan skall ansluta.
Den benämnes vanligen kurvans vinkel*
punkt.
I terrängen uppmätes vinkeln mellan de
båda skärningslinjerna, men vid beräknin*
gar använder man sig vanligen av ytter*
vinkeln, vilken betecknas 2 a. Denna sena*
re vinkel är lika med kurvans medel*
punktsvinkel. O betecknar cirkelns me*
delpunkt.
A och B äro tangeringspunkter samt ut*
göra kurvans början resp. slutpunkter.
AT och BT benämnas tangentlängder t.
För en given kurvradie R erhålles tan*
gentlängden som en funktion av vinkeln
a och finnes vanligen uträknad i ovan*
nämnda kurvstakningstabeller.
Detaljutsättning. Till hjälp för detaljut*
sättningar för ett byggnadsobjekt spänner
man vanligen s. k. profiltrådar utefter
byggnadskroppens huvudlinjer. Trådarna
utgöras lämpligen av mjuk glödgad järn*
tråd, som uppspännes mellan särskilda vid
hörnen eller tvärs över byggnadsobjektet
uppställda profilställningar av stadigt stolp*
virke. Ställningarna placeras om möj*
ligt så att de ej rubbas vid schaktning samt
förläggas på sådan höjd att profiltrådar*
na bliva hängande fritt över de konstruk*
tioner, vilka skola utmätas. Från profil*
INGENJÖRSHANDBOKEN
