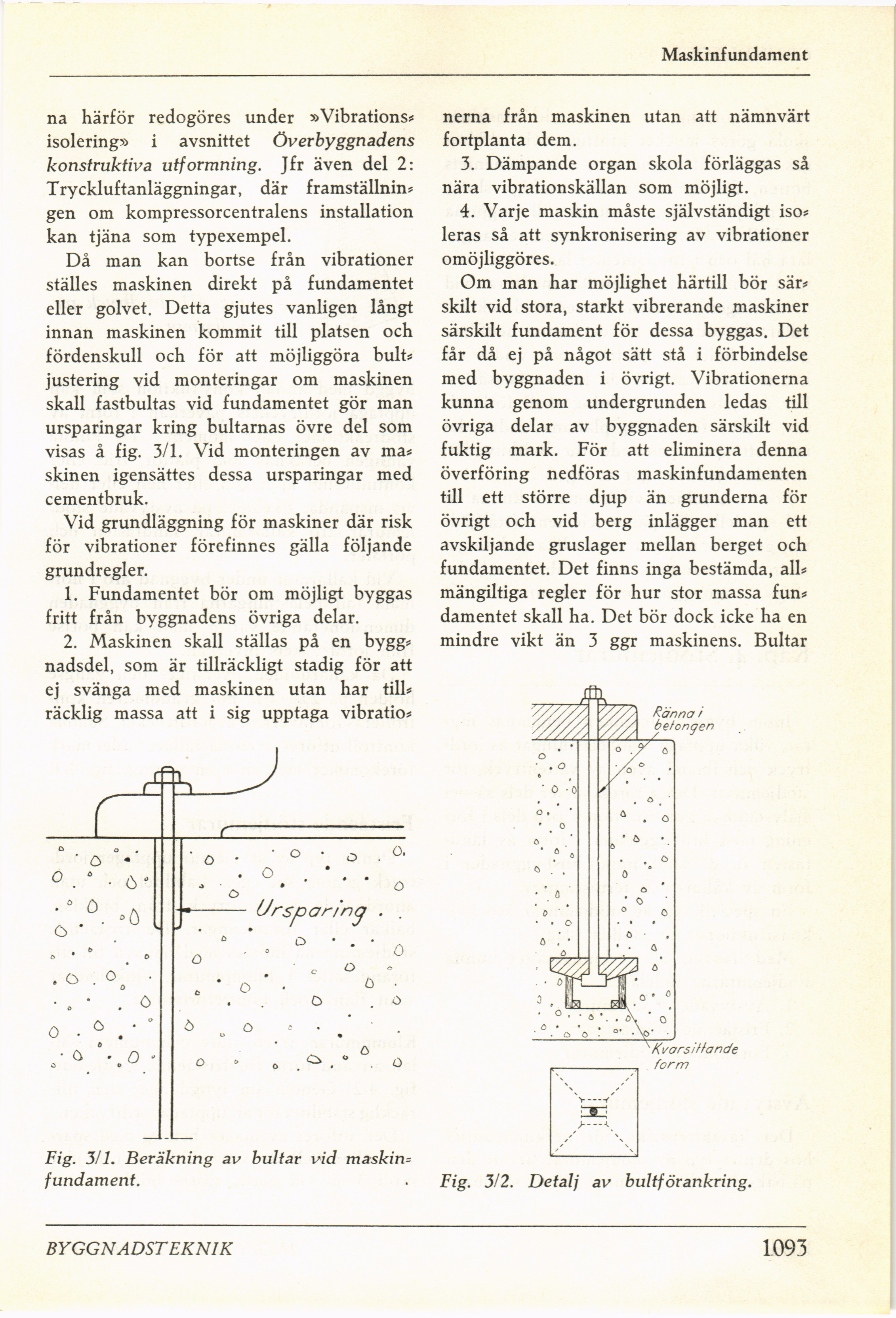

Maskinfundament
na härför redogöres under »Vibrations*
isolering» i avsnittet Överbyggnadens
konstruktiva utformning. Jfr även del 2:
Tryckluftanläggningar, där framställnin*
gen om kompressorcentralens installation
kan tjäna som typexempel.
Då man kan bortse från vibrationer
ställes maskinen direkt på fundamentet
eller golvet. Detta gjutes vanligen långt
innan maskinen kommit till platsen och
fördenskull och för att möjliggöra bult*
justering vid monteringar om maskinen
skall fastbultas vid fundamentet gör man
ursparingar kring bultarnas övre del som
visas å fig. 3/1. Vid monteringen av ma*
skinen igensättes dessa ursparingar med
cementbruk.
Vid grundläggning för maskiner där risk
för vibrationer förefinnes gälla följande
grundregler.
1. Fundamentet bör om möjligt byggas
fritt från byggnadens övriga delar.
2. Maskinen skall ställas på en bygg*
nadsdel, som är tillräckligt stadig för att
ej svänga med maskinen utan har till*
räcklig massa att i sig upptaga vibratio*
Fig. 3/1. Beräkning av bultar vid maskin=
fundament.
nerna från maskinen utan att nämnvärt
fortplanta dem.
3. Dämpande organ skola förläggas så
nära vibrationskällan som möjligt.
4. Varje maskin måste självständigt iso*
leras så att synkronisering av vibrationer
omöjliggöres.
Om man har möjlighet härtill bör sär*
skilt vid stora, starkt vibrerande maskiner
särskilt fundament för dessa byggas. Det
får då ej på något sätt stå i förbindelse
med byggnaden i övrigt. Vibrationerna
kunna genom undergrunden ledas till
övriga delar av byggnaden särskilt vid
fuktig mark. För att eliminera denna
överföring nedföras maskinfundamenten
till ett större djup än grunderna för
övrigt och vid berg inlägger man ett
avskiljande gruslager mellan berget och
fundamentet. Det finns inga bestämda, all*
mängiltiga regler för hur stor massa fun*
damentet skall ha. Det bör dock icke ha en
mindre vikt än 3 ggr maskinens. Bultar
Fig. 3/2. Detalj av bultförankring.
BYGGNADSTEKNIK
1093
