Formbyggnad

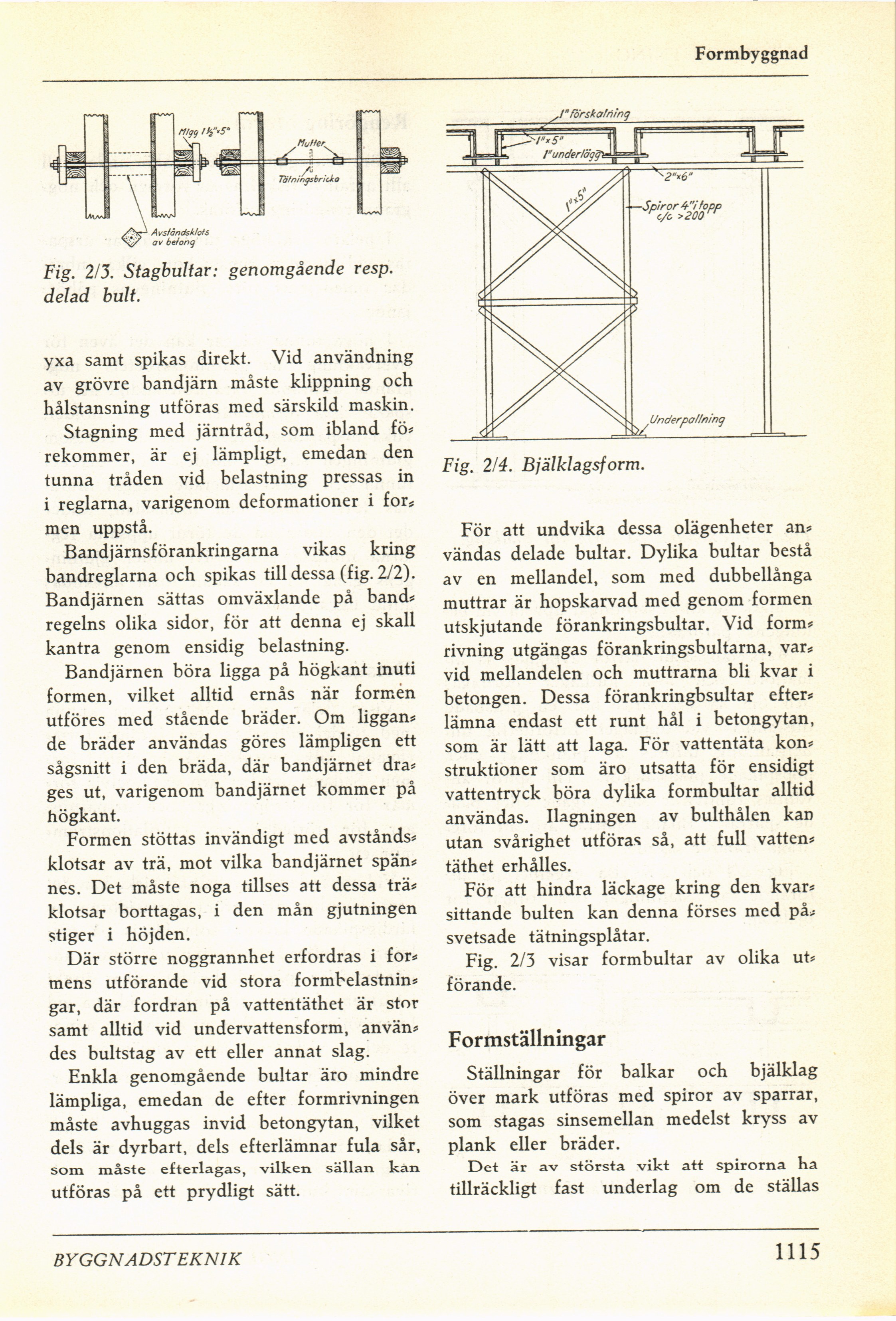

Fig. 2/3. Stagbultar: genomgående resp.
delad bult.
yxa samt spikas direkt. Vid användning
av grövre bandjärn måste klippning och
hålstansning utföras med särskild maskin.
Stagning med järntråd, som ibland fö?
rekommer, är ej lämpligt, emedan den
tunna tråden vid belastning pressas in
i reglarna, varigenom deformationer i fors
men uppstå.
Bandjärnsförankringarna vikas kring
bandreglarna och spikas till dessa (fig. 2/2).
Bandjärnen sättas omväxlande på band?
regelns olika sidor, för att denna ej skall
kantra genom ensidig belastning.
Bandjärnen böra ligga på högkant inuti
formen, vilket alltid ernås när formen
utföres med stående bräder. Om liggan?
de bräder användas göres lämpligen ett
sågsnitt i den bräda, där bandjärnet dra?
ges ut, varigenom bandjärnet kommer på
högkant.
Formen stöttas invändigt med avstånds?
klotsar av trä, mot vilka bandjärnet spän?
nes. Det måste noga tillses att dessa trä?
klotsar borttagas, i den mån gjutningen
stiger i höjden.
Där större noggrannhet erfordras i for?
mens utförande vid stora formbelastnin?
gar, där fordran på vattentäthet är stor
samt alltid vid undervattensform, använ?
des bultstag av ett eller annat slag.
Enkla genomgående bultar äro mindre
lämpliga, emedan de efter formrivningen
måste avhuggas invid betongytan, vilket
dels är dyrbart, dels efterlämnar fula sår,
som måste efterlagas, vilken sällan kan
utföras på ett prydligt sätt.
BYGGNA DSTEKNIK
Fig. 214. Bjälklagsform.
För att undvika dessa olägenheter an?
vändas delade bultar. Dylika bultar bestå
av en mellandel, som med dubbellånga
muttrar är hopskarvad med genom formen
utskjutande förankringsbultar. Vid form?
rivning utgängas förankringsbultarna, var*
vid mellandelen och muttrarna bli kvar i
betongen. Dessa förankringbsultar efter?
lämna endast ett runt hål i betongytan,
som är lätt att laga. För vattentäta kon?
struktioner som äro utsatta för ensidigt
vattentryck böra dylika formbultar alltid
användas. Dagningen av bulthålen kan
utan svårighet utföras så, att full vatten?
täthet erhålles.
För att hindra läckage kring den kvar?
sittande bulten kan denna förses med på?
svetsade tätningsplåtar.
Fig. 2/3 visar formbultar av olika ut?
förande.
Formställningar
Ställningar för balkar och bjälklag
över mark utföras med spiror av sparrar,
som stagas sinsemellan medelst kryss av
plank eller bräder.
Det är av största vikt att spirorna ha
tillräckligt fast underlag om de ställas
1115
