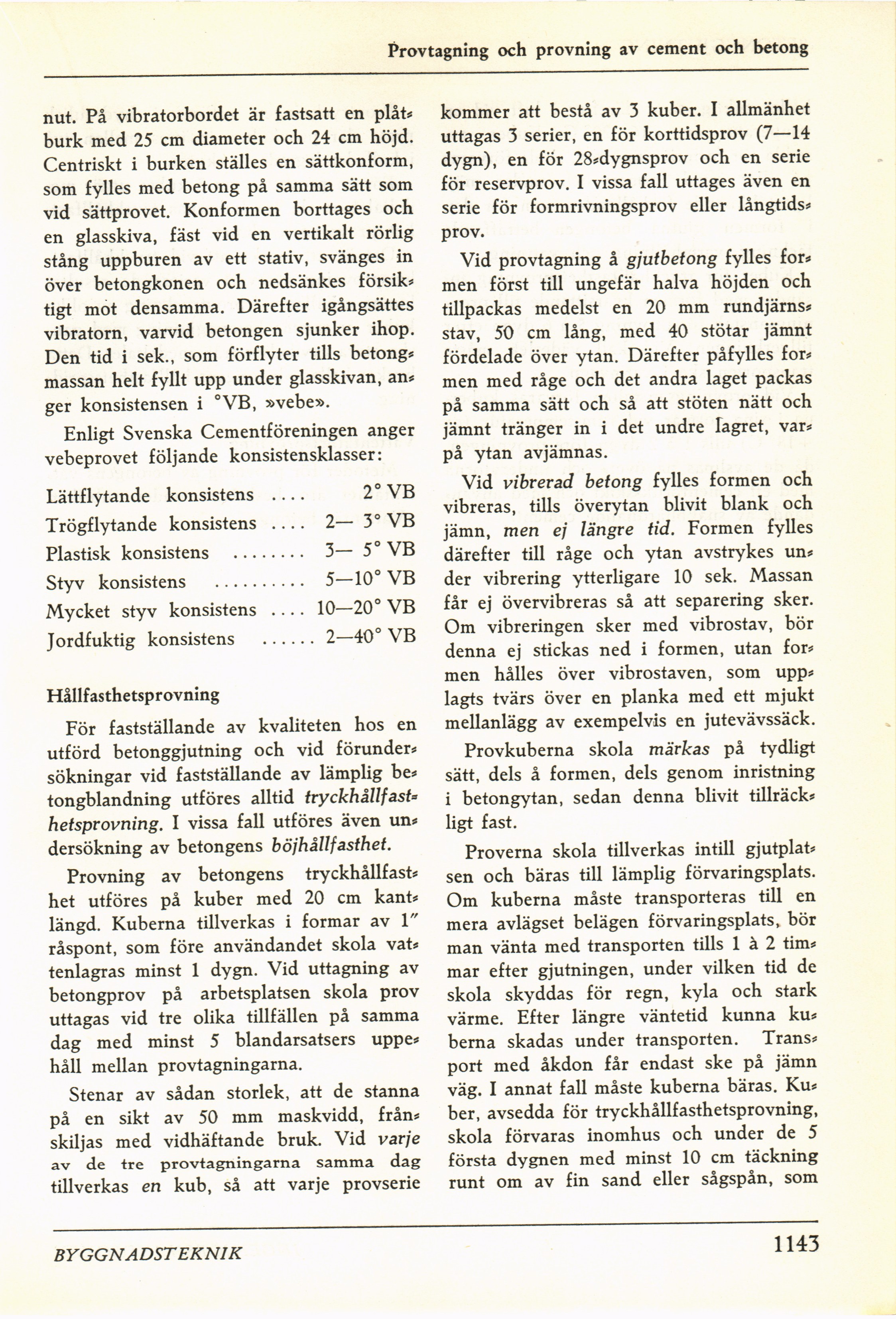

Provtagning och provning av cement och betong
nut. På vibratorbordet är fastsatt en plåt*
burk med 25 cm diameter och 24 cm höjd.
Centriskt i burken ställes en sättkonform,
som fylles med betong på samma sätt som
vid sättprovet. Konformen borttages och
en glasskiva, fäst vid en vertikalt rörlig
stång uppburen av ett stativ, svänges in
över betongkonen och nedsänkes försik*
tigt mot densamma. Därefter igångsattes
vibratorn, varvid betongen sjunker ihop.
Den tid i sek., som förflyter tills betong*
massan helt fyllt upp under glasskivan, an*
ger konsistensen i °VB, »vebe».
Enligt Svenska Cementföreningen anger
vebeprovet följande konsistensklasser:
Lättflytande konsistens .... 2° VB
Trögflytande konsistens .... 2— 3° VB
Plastisk konsistens ........ 3— 5° VB
Styv konsistens .......... 5—10° VB
Mycket styv konsistens .... 10—20° VB
Jordfuktig konsistens ...... 2—40° VB
Hållfasthetsprovning
För fastställande av kvaliteten hos en
utförd betonggjutning och vid förunder*
sökningar vid fastställande av lämplig be*
tongblandning utföres alltid tryckhållfasU
hetsprovning. I vissa fall utföres även un*
dersökning av betongens böjhållfasthet.
Provning av betongens tryckhållfast*
het utföres på kuber med 20 cm kant*
längd. Kuberna tillverkas i formar av 1"
råspont, som före användandet skola vat*
tenlagras minst 1 dygn. Vid uttagning av
betongprov på arbetsplatsen skola prov
uttagas vid tre olika tillfällen på samma
dag med minst 5 blandarsatsers uppe*
håll mellan provtagningarna.
Stenar av sådan storlek, att de stanna
på en sikt av 50 mm maskvidd, från*
skiljas med vidhäftande bruk. Vid varje
av de tre provtagningarna samma dag
tillverkas en kub, så att varje provserie
kommer att bestå av 3 kuber. I allmänhet
uttagas 3 serier, en för korttidsprov (7—14
dygn), en för 28*dygnsprov och en serie
för reservprov. I vissa fall uttages även en
serie för formrivningsprov eller långtids*
prov.
Vid provtagning å gjuthetong fylles for*
men först till ungefär halva höjden och
tillpackas medelst en 20 mm rundjärns*
stav, 50 cm lång, med 40 stötar jämnt
fördelade över ytan. Därefter påfylles for*
men med råge och det andra laget packas
på samma sätt och så att stöten nätt och
jämnt tränger in i det undre lagret, var*
på ytan avjämnas.
Vid vibrerad betong fylles formen och
vibreras, tills överytan blivit blank och
jämn, men ej längre tid. Formen fylles
därefter till råge och ytan avstrykes un*
der vibrering ytterligare 10 sek. Massan
får ej övervibreras så att separering sker.
Om vibreringen sker med vibrostav, bör
denna ej stickas ned i formen, utan for*
men hålles över vibrostaven, som upp*
lagts tvärs över en planka med ett mjukt
mellanlägg av exempelvis en jutevävssäck.
Provkuberna skola märkas på tydligt
sätt, dels å formen, dels genom inristning
i betongytan, sedan denna blivit tillräck*
ligt fast.
Proverna skola tillverkas intill gjutplat*
sen och bäras till lämplig förvaringsplats.
Om kuberna måste transporteras till en
mera avlägset belägen förvaringsplats, bör
man vänta med transporten tills 1 à 2 tim*
mar efter gjutningen, under vilken tid de
skola skyddas för regn, kyla och stark
värme. Efter längre väntetid kunna ku*
berna skadas under transporten. Träns*
port med åkdon får endast ske på jämn
väg. I annat fall måste kuberna bäras. Ku*
ber, avsedda för tryckhållfasthetsprovning,
skola förvaras inomhus och under de 5
första dygnen med minst 10 cm täckning
runt om av fin sand eller sågspån, som
BYGGNADSTEKNIK
1143
