ARMERAD BETONG
Fig 6/4.

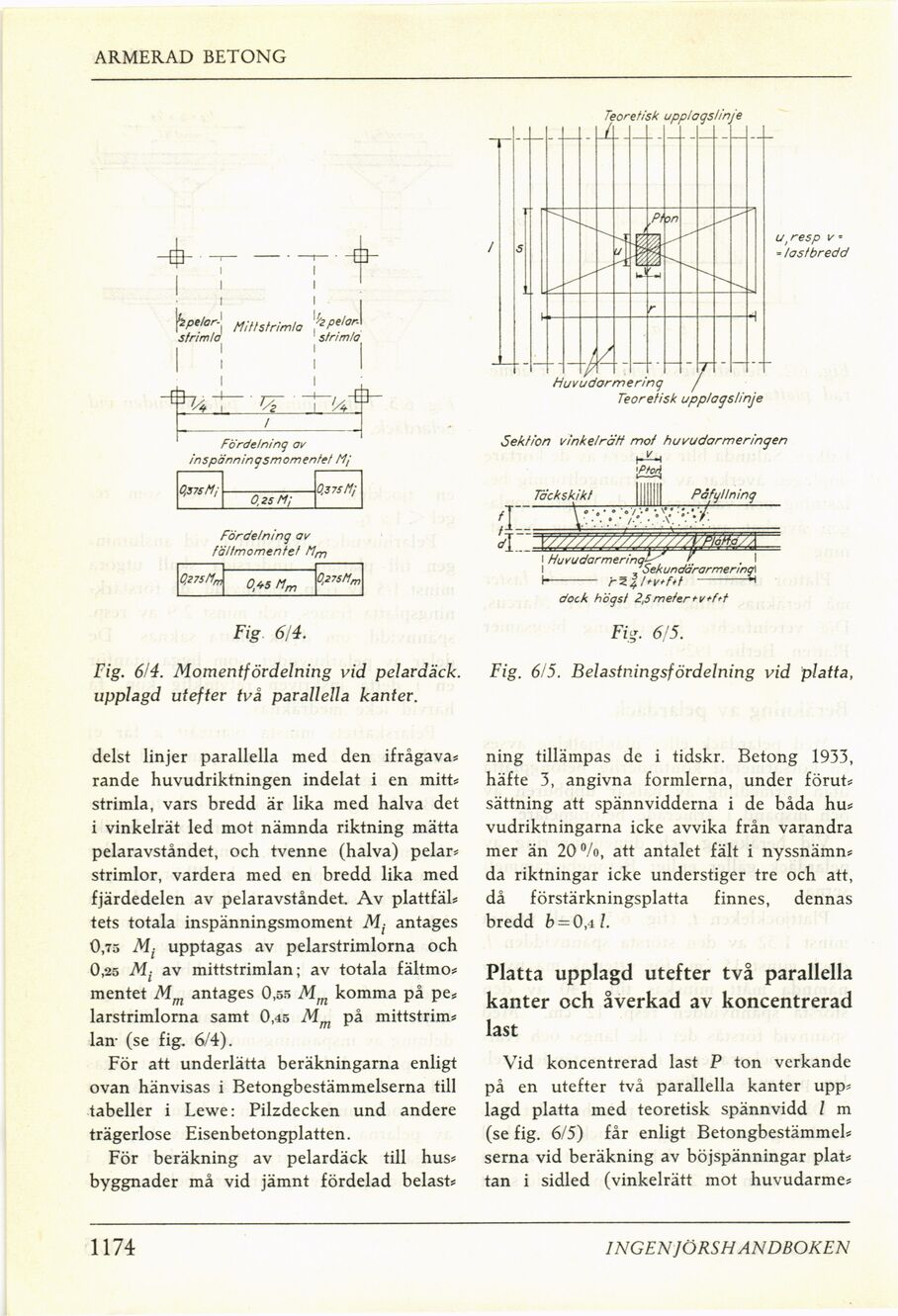

Fig. 6/4. Momentfördelning vid pelaraäck.
upplagd utefter två parallella kanter.
Teoretisk upplagslinje
delst linjer parallella med den ifrågavas
rande huvudriktningen indelat i en mitts
strimla, vars bredd är lika med halva det
i vinkelrät led mot nämnda riktning mätta
pelaravståndet, och tvenne (halva) pelars
strimlor, vardera med en bredd lika med
fjärdedelen av pelaravståndet. Av plattfäls
tets totala inspänningsmoment Mi antages
0,75 Mi upptagas av pelarstrimlorna och
0,25 Mi av mittstrimlan; av totala fältmos
mentet Mm antages 0,55 Mm komma på pe*
larstrimlorna samt 0,45 Mm på mittstrims
lan- (se fig. 6/4).
För att underlätta beräkningarna enligt
ovan hänvisas i Betongbestämmelserna till
tabeller i Lewe: Pilzdecken und andere
trägerlose Eisenbetongplatten.
För beräkning av pelardäck till huss
byggnader må vid jämnt fördelad belästs
Fig. 6/5. Belastningsfördelning vid platta,
ning tillämpas de i tidskr. Betong 1933,
häfte 3, angivna formlerna, under föruts
sättning att spännvidderna i de båda hus
vudriktningarna icke avvika från varandra
mer än 20%, att antalet fält i nyssnämns
da riktningar icke understiger tre och att,
då förstärkningsplatta finnes, dennas
bredd b = 0,4,1.
Platta upplagd utefter två parallella
kanter och åverkad av koncentrerad
last
Vid koncentrerad last P ton verkande
på en utefter två parallella kanter upps
lagd platta med teoretisk spännvidd l m
(se fig. 6/5) får enligt Betongbestämmels
serna vid beräkning av böjspänningar plats
tan i sidled (vinkelrätt mot huvudarmes
1174
INGEN JÖRSH ANDBOKEN
