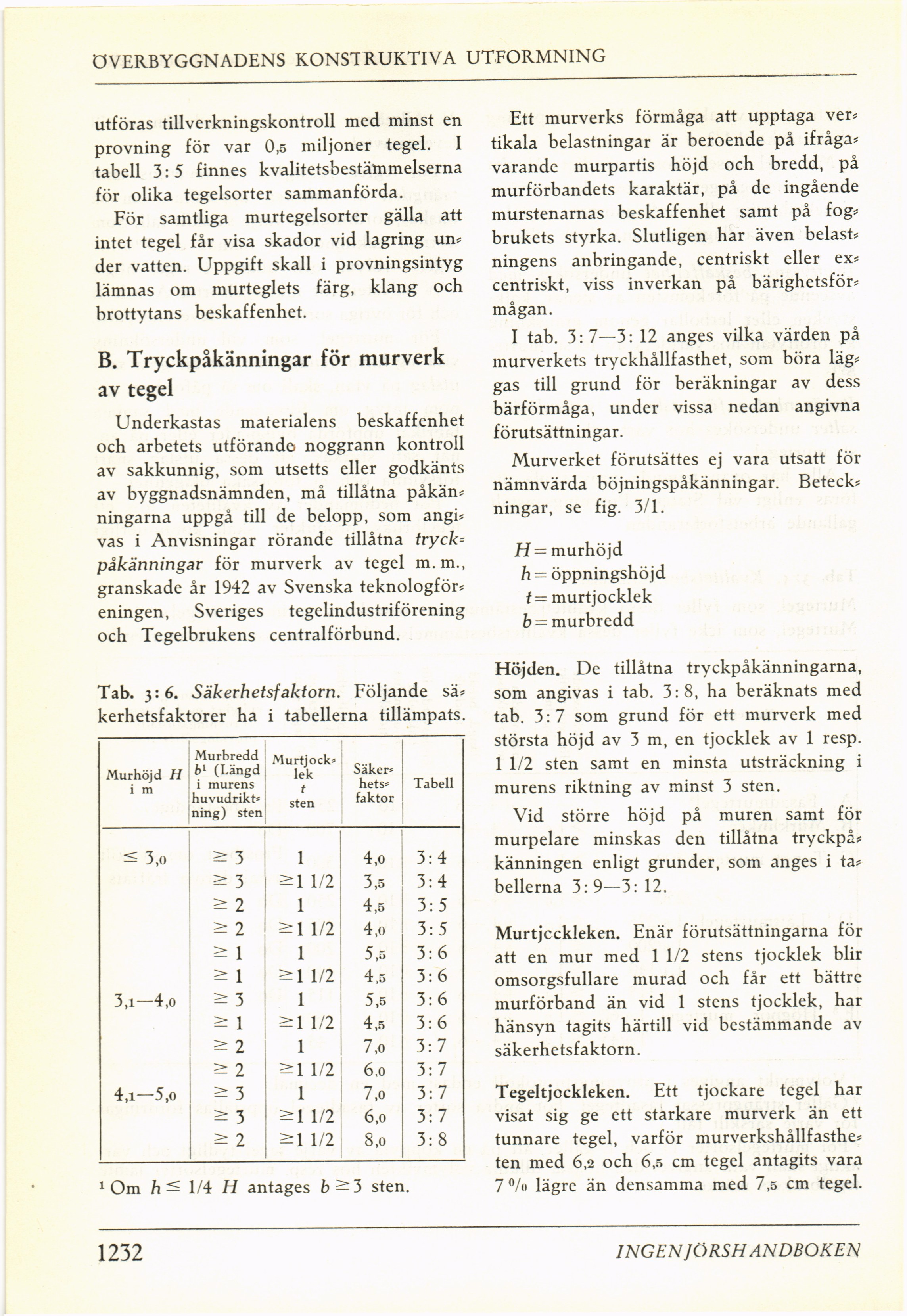

ÖVERBYGGNADENS KONSTRUKTIVA UTFORMNING
utföras tillverkningskontroll med minst en
provning för var 0,5 miljoner tegel. I
tabell 3:5 finnes kvalitetsbestämmelserna
för olika tegelsorter sammanförda.
För samtliga murtegelsorter gälla att
intet tegel får visa skador vid lagring un*
der vatten. Uppgift skall i provningsintyg
lämnas om murteglets färg, klang och
brottytans beskaffenhet.
B. Tryckpåkänningar för murverk
av tegel
Underkastas materialens beskaffenhet
och arbetets utförande noggrann kontroll
av sakkunnig, som utsetts eller godkänts
av byggnadsnämnden, må tillåtna påkän*
ningarna uppgå till de belopp, som angi*
vas i Anvisningar rörande tillåtna
tryck-påkänningar för murverk av tegel m.m.,
granskade år 1942 av Svenska teknologför*
eningen, Sveriges tegelindustriförening
och Tegelbrukens centralförbund.
Tab. 3:6. Säkerhetsfaktorn. Följande sä*
kerhetsfaktorer ha i tabellerna tillämpats.
Murhöjd H i m Murbredd b1 (Längd i murens huvudrikt» ning) sten Murtjock» lek t sten Säker» hets» faktor Tabell
< 3,0 > 3 1 4,0 3:4
> 3 >1 1/2 3,5 3:4
> 2 1 4,5 3:5
>2 >1 1/2 4,o 3:5
> 1 1 5,5 3:6
> 1 >1 1/2 4,5 3:6
3,i-4,o > 3 1 5,5 3:6
> 1 >1 1/2 4,5 3:6
> 2 1 7,0 3:7
> 2 1/2 6.0 3:7
4,i—5,o > 3 1 7,o 3:7
> 3 >1 1/2 6,0 3:7
^2 >1 1/2 8,0 3:8
1 Om antages b ^3 sten.
Ett murverks förmåga att upptaga ver*
tikala belastningar är beroende på ifråga*
varande murpartis höjd och bredd, på
murförbandets karaktär, på de ingående
murstenarnas beskaffenhet samt på fog*
brukets styrka. Slutligen har även beläst*
ningens anbringande, centriskt eller ex*
centriskt, viss inverkan på bärighetsför*
mågan.
I tab. 3:7—3: 12 anges vilka värden på
murverkets tryckhållfasthet, som böra läg*
gas till grund för beräkningar av dess
bärförmåga, under vissa nedan angivna
förutsättningar.
Murverket förutsättes ej vara utsatt för
nämnvärda böjningspåkänningar. Beteck*
ningar, se fig. 3/1.
H = murhöjd
h = öppningshöjd
t = murtjocklek
b = murbredd
Höjden. De tillåtna tryckpåkänningarna,
som angivas i tab. 3:8, ha beräknats med
tab. 3:7 som grund för ett murverk med
största höjd av 3 m, en tjocklek av 1 resp.
1 1/2 sten samt en minsta utsträckning i
murens riktning av minst 3 sten.
Vid större höjd på muren samt för
murpelare minskas den tillåtna tryckpå*
känningen enligt grunder, som anges i ta*
bellerna 3: 9—3: 12.
Murtjcckleken. Enär förutsättningarna för
att en mur med 1 1/2 stens tjocklek blir
omsorgsfullare murad och får ett bättre
murförband än vid 1 stens tjocklek, har
hänsyn tagits härtill vid bestämmande av
säkerhetsfaktorn.
Tegeltjcckleken. Ett tjockare tegel har
visat sig ge ett starkare murverk än ett
tunnare tegel, varför murverkshållfasthe*
ten med 6,2 och 6,5 cm tegel antagits vara
7°/o lägre än densamma med 7,5 cm tegel.
1232
INGEN IÖRSH ANDBOKEN
