Konstruktions- och materialbestämmelser

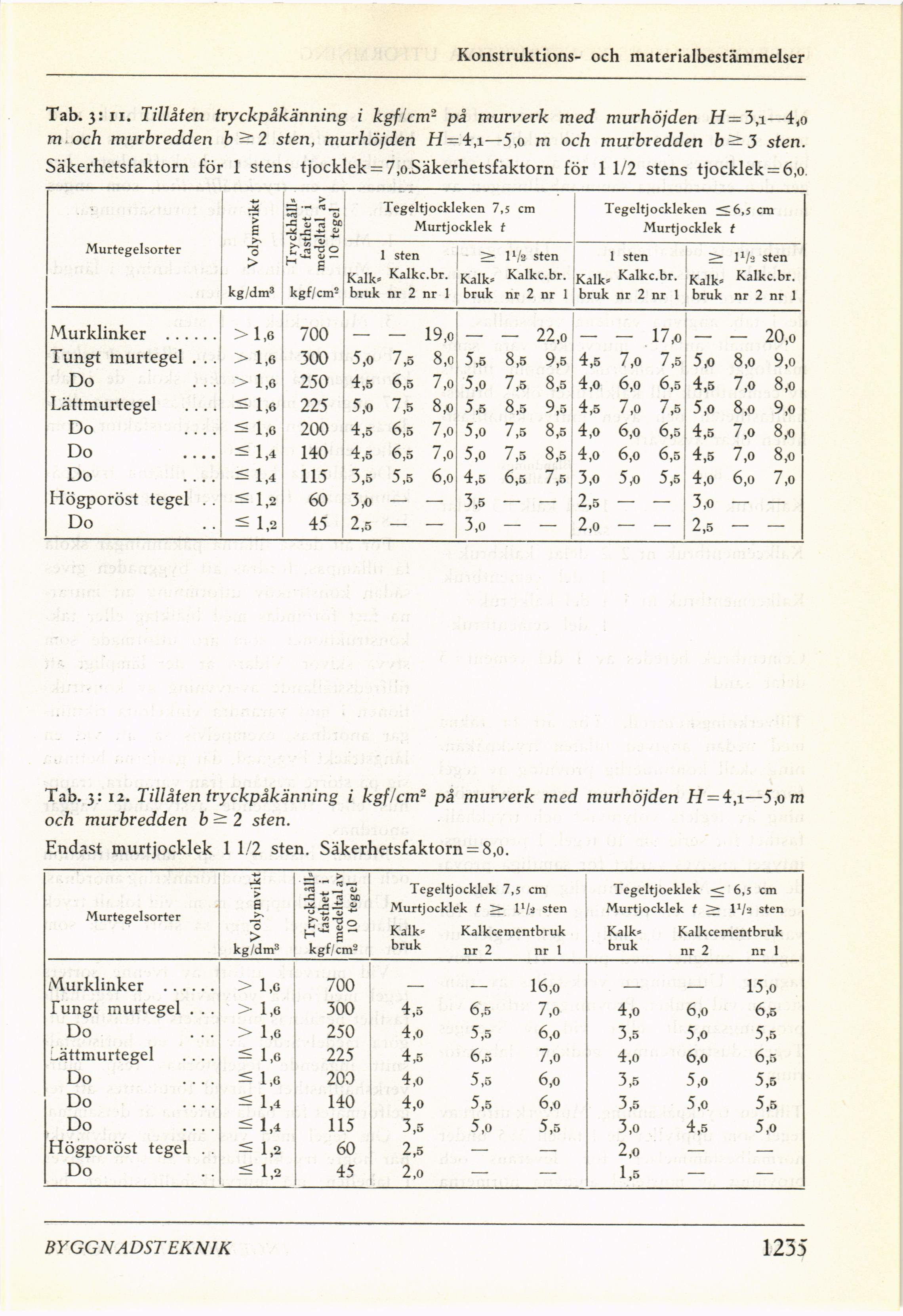

Tab. 3:11. Tillåten tryckpåkänning i kgf/cm2 på murverk med murhöjden H= 3,i—4,o
m och murbredden b sten, murhöjden H — 4,i—5,o m och murbredden b^3 sten.
Säkerhetsfaktorn för 1 stens tjocklek = 7,osäkerhetsfaktorn för 1 1/2 stens tjocklek = 6,0.
Murtegelsorter Volymvikt Tryckhåll» fasthet i medeltal av 10 tegel Tegeltjockleken 7,5 cm Murtjocklek t Tegeltjockleken <6,5 cm Murtjocklek t
Kalk» bruk [ sten Kalkc.br. > 1 V» sten Kalk» Kalkc.br. Kalk= bruk 1 sten Kalkc.br. > V/i sten Kalk» Kalkc.br.
kg/dm3 kgf/cm2 nr 2 nr 1 bruk nr 2 nr 1 nr 2 nr 1 bruk nr 2 nr 1
Murklinker ...... >1,6 700 — — 19,0 - - 22,0 _ - 17 fi — — 20,0
Tungt murtegel . .. > 1,6 300 5,0 7ß 8,o 5,5 8,5 9,5 4,5 7,o 7,5 5,o 8,o 9,o
Do > 1,6 250 4,5 6,5 7,o 5,o 7,5 8,5 4,o 6,o 6,5 4,5 7,o 8,o
Lättmurtegel .... < 1,6 225 5,o 7,5 8,o 5,5 8,5 9,5 4,5 7,o 7,5 5,o 8,o 9,o
Do < 1,6 200 4,5 6,5 7,0 5,0 7,5 8,5 4,0 6,o 6,5 4,5 7,o 8,o
Do < 1,4 140 4,5 6,5 7,o 5,o 7,5 8,5 4,o 6,o 6,5 4,5 7,o 8,o
Do < 1,4 115 3,5 5,5 6,o 4,5 6,5 7,5 3,o 5,o 5,5 4,o 6,o 7,o
Högporöst tegel . . < 1,2 60 3,0 — — 3,5 — — 2,5 — — 3,o - —
Do < 1,2 45 2,5 — — 3,0 — — 2,o — — 2,5 - —
Tab. 3: 12. Tillåten tryckpåkänning i kgf/cm2 på murverk med murhöjden H = 4,i—5,om
och murbredden b^ 2 sten.
Endast murtjocklek 1 1/2 sten. Säkerhetsfaktorn = 8,0.
Murtegelsorter Volymvikt Tryckhålls fasthet i medeltal av 10 tegel Tegeltjocklek 7,5 cm Murtjocklek f > 1 l/a sten Kalks Kalkcementbruk bruk nr 2 nr 1 Tegeltjoeklek < 6,5 cm Murtjocklek t > H/a sten Kalks Kalkcementbruk bruk nr 2 nr 1
kg/dm3 SC" so i
Murklinker ...... > 1,0 700 _ _ 16,0 _ _ 15,o
Tungt murtegel . .. > 1,6 300 4,5 6,5 7,o 4,o 6,o 6,5
Do > 1,6 250 4,o 5,5 6,o 3,5 5,o 5,5
l^ättmurtegel .... < 1,6 225 4,5 6,5 7,o 4,o 6,o 6,5
Do < 1,6 200 4,o 5,5 6,o 3,5 5,o 5,5
Do < 1,4 140 4,o 5,5 6,o 3,5 5,o 5,5
Do < 1,4 115 3,5 5,0 5,5 3,o 4,5 5,0
Högporöst tegel . . < 1,2 60 2,5 — — 2,o — —
Do < 1,2 45 2,o — — 1,5 — —
