Tak

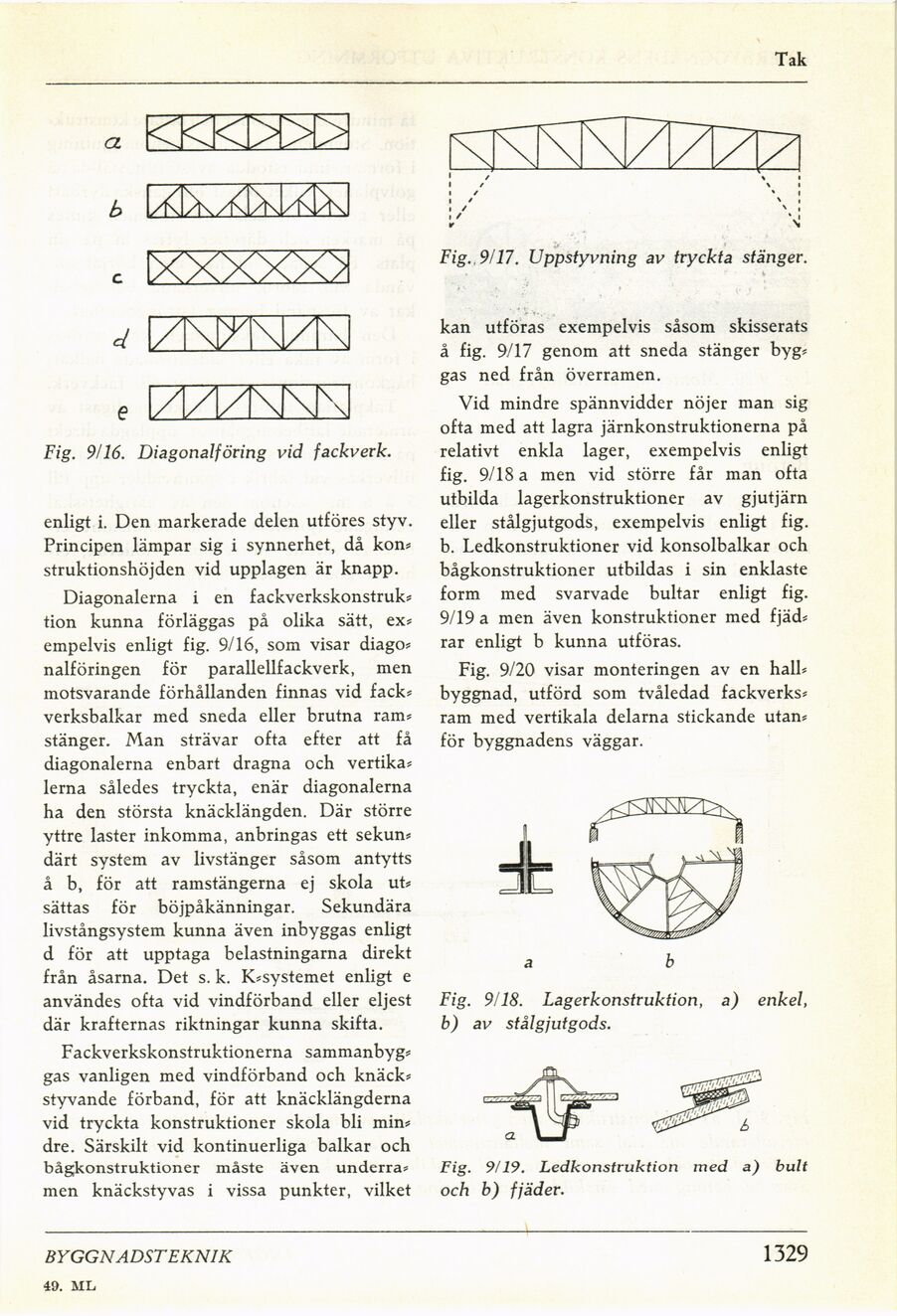

Fig. 9/17. Uppstyvning av tryckta stänger.
Fig. 9/16. Diagonalföring vid fackverk.
enligt i. Den markerade delen utföres styv.
Principen lämpar sig i synnerhet, då kon*
struktionshöjden vid upplagen är knapp.
Diagonalerna i en fackverkskonstruk*
tion kunna förläggas på olika sätt, ex*
empelvis enligt fig. 9/16, som visar diago*
nalföringen för parallellfackverk, men
motsvarande förhållanden finnas vid fack*
verksbalkar med sneda eller brutna ram*
stänger. Man strävar ofta efter att få
diagonalerna enbart dragna och vertika*
lerna således tryckta, enär diagonalerna
ha den största knäcklängden. Där större
yttre laster inkomma, anbringas ett sekun*
därt system av livstänger såsom antytts
å b, för att ramstängerna ej skola ut*
sättas för böjpåkänningar. Sekundära
livstångsystem kunna även inbyggas enligt
d för att upptaga belastningarna direkt
från åsarna. Det s. k. K*systemet enligt e
användes ofta vid vindförband eller eljest
där krafternas riktningar kunna skifta.
Fackverkskonstruktionerna sammanbyg*
gas vanligen med vindförband och knäck*
styvande förband, för att knäcklängderna
vid tryckta konstruktioner skola bli min*
dre. Särskilt vid kontinuerliga balkar och
bågkonstruktioner måste även underram
men knäckstyvas i vissa punkter, vilket
kan utföras exempelvis såsom skisserats
å fig. 9/17 genom att sneda stänger byg*
gas ned från överramen.
Vid mindre spännvidder nöjer man sig
ofta med att lagra järnkonstruktionerna på
relativt enkla lager, exempelvis enligt
fig. 9/18 a men vid större får man ofta
utbilda lagerkonstruktioner av gjutjärn
eller stålgjutgods, exempelvis enligt fig.
b. Ledkonstruktioner vid konsolbalkar och
bågkonstruktioner utbildas i sin enklaste
form med svarvade bultar enligt fig.
9/19 a men även konstruktioner med fjäd*
rar enligt b kunna utföras.
Fig. 9/20 visar monteringen av en hall*
byggnad, utförd som tvåledad fackverks*
ram med vertikala delarna stickande utan*
för byggnadens väggar.
Fig. 9/18. Lagerkonstruktion, a) enkel,
b) av stålgjutgods.
Fig. 9/19. Ledkonstruktion med a) bult
och b) fjäder.
BYGG NA DSTEKNIK
49. ML
1329
