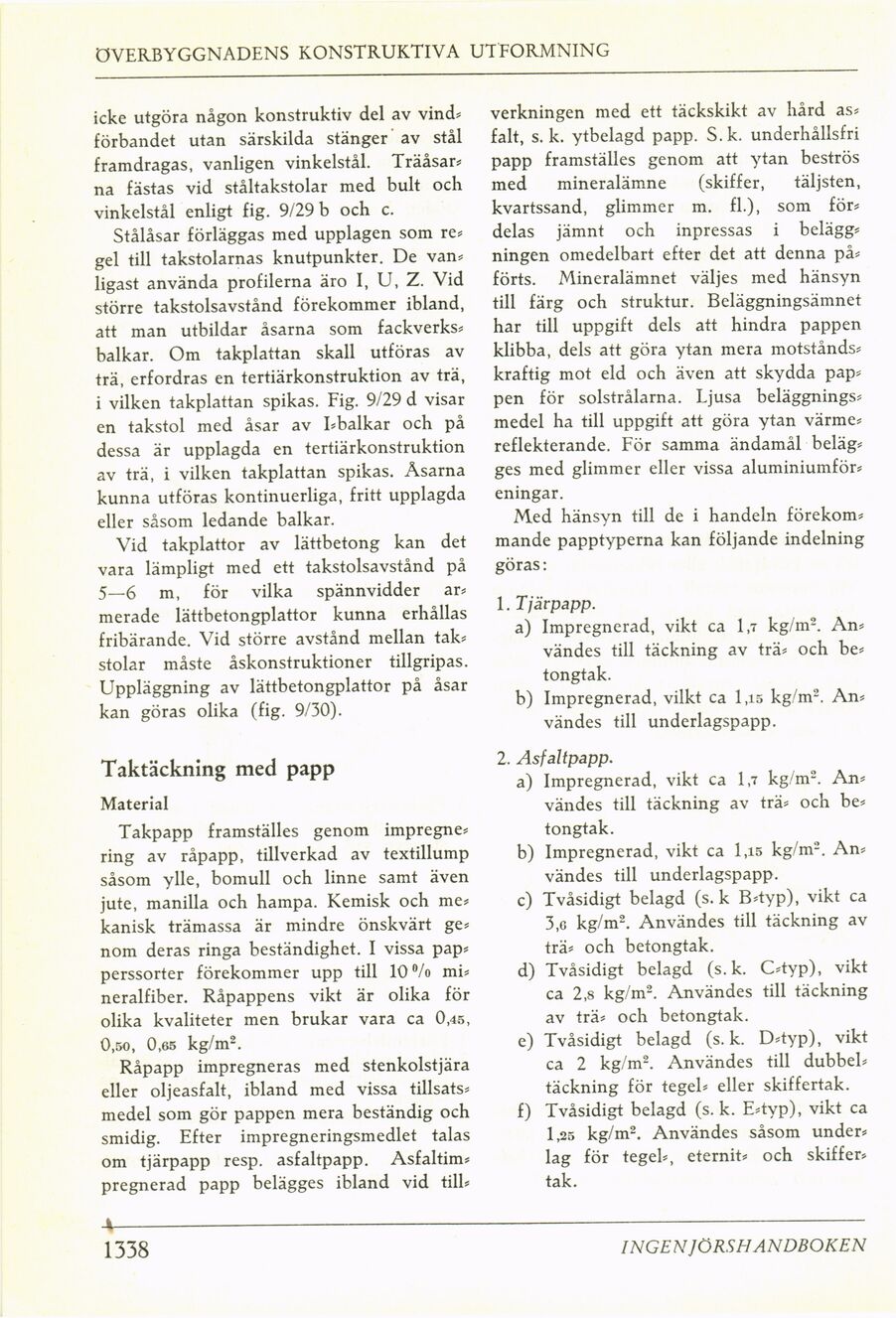

ÖVERBYGGNADENS KONSTRUKTIVA UTFORMNING
icke utgöra någon konstruktiv del av vind*
förbandet utan särskilda stänger av stål
framdragas, vanligen vinkelstål. Träåsar*
na fästas vid ståltakstolar med bult och
vinkelstål enligt fig. 9/29 b och c.
Stålåsar förläggas med upplagen som re*
gel till takstolarnas knutpunkter. De van*
ligast använda profilerna äro I, U, Z. Vid
större takstolsavstånd förekommer ibland,
att man utbildar åsarna som fackverks*
balkar. Om takplattan skall utföras av
trä, erfordras en tertiärkonstruktion av trä,
i vilken takplattan spikas. Fig. 9/29 d visar
en takstol med åsar av I*balkar och på
dessa är upplagda en tertiärkonstruktion
av trä, i vilken takplattan spikas. Åsarna
kunna utföras kontinuerliga, fritt upplagda
eller såsom ledande balkar.
Vid takplattor av lättbetong kan det
vara lämpligt med ett takstolsavstånd på
5—6 m, för vilka spännvidder ar*
merade lättbetongplattor kunna erhållas
fribärande. Vid större avstånd mellan tak*
stolar måste åskonstruktioner tillgripas.
Uppläggning av lättbetongplattor på åsar
kan göras olika (fig. 9/30).
Taktäckning med papp
Material
Takpapp framställes genom impregne*
ring av råpapp, tillverkad av textillump
såsom ylle, bomull och linne samt även
jute, manilla och hampa. Kemisk och me*
kanisk trämassa är mindre önskvärt ge*
nom deras ringa beständighet. I vissa pap*
perssorter förekommer upp till 10 °/o mi*
neralfiber. Råpappens vikt är olika för
olika kvaliteter men brukar vara ca 0,45,
0,5o, 0,65 kg/m2.
Råpapp impregneras med stenkolstjära
eller oljeasfalt, ibland med vissa tillsats*
medel som gör pappen mera beständig och
smidig. Efter impregneringsmedlet talas
om tjärpapp resp. asfaltpapp. Asfaltim*
pregnerad papp belägges ibland vid till*
verkningen med ett täckskikt av hård as*
falt, s. k. ytbelagd papp. S.k. underhållsfri
papp framställes genom att ytan beströs
med mineralämne (skiffer, täljsten,
kvartssand, glimmer m. fi.), som för*
delas jämnt och inpressas i belägg*
ningen omedelbart efter det att denna på*
förts. Mineralämnet väljes med hänsyn
till färg och struktur. Beläggningsämnet
har till uppgift dels att hindra pappen
klibba, dels att göra ytan mera motstånds*
kraftig mot eld och även att skydda pap*
pen för solstrålarna. Ljusa beläggnings*
medel ha till uppgift att göra ytan värme*
reflekterande. För samma ändamål beläg*
ges med glimmer eller vissa aluminiumför*
eningar.
Med hänsyn till de i handeln förekom*
mande papptyperna kan följande indelning
göras:
1. Tjärpapp.
a) Impregnerad, vikt ca 1,7 kg/m2. An*
vändes till täckning av trä* och be*
tongtak.
b) Impregnerad, vilkt ca l,is kg/m2. An*
vändes till underlagspapp.
2. Asfaltpapp.
a) Impregnerad, vikt ca 1,7 kg/m2. An*
vändes till täckning av trä* och be*
tongtak.
b) Impregnerad, vikt ca l,is kg/m2. An*
vändes till underlagspapp.
c) Tvåsidigt belagd (s. k B*typ), vikt ca
3,6 kg/m2. Användes till täckning av
trä* och betongtak.
d) Tvåsidigt belagd (s.k. C*typ), vikt
ca 2,8 kg/m2. Användes till täckning
av trä* och betongtak.
e) Tvåsidigt belagd (s.k. D*typ), vikt
ca 2 kg/m2. Användes till dubbel*
täckning för tegel* eller skiffertak.
f) Tvåsidigt belagd (s. k. E*typ), vikt ca
1,25 kg/m2. Användes såsom under*
lag för tegel*, eternit* och skiffer*
tak.
4-
1338
INGE N ]ÖRS HANDBOKEN
