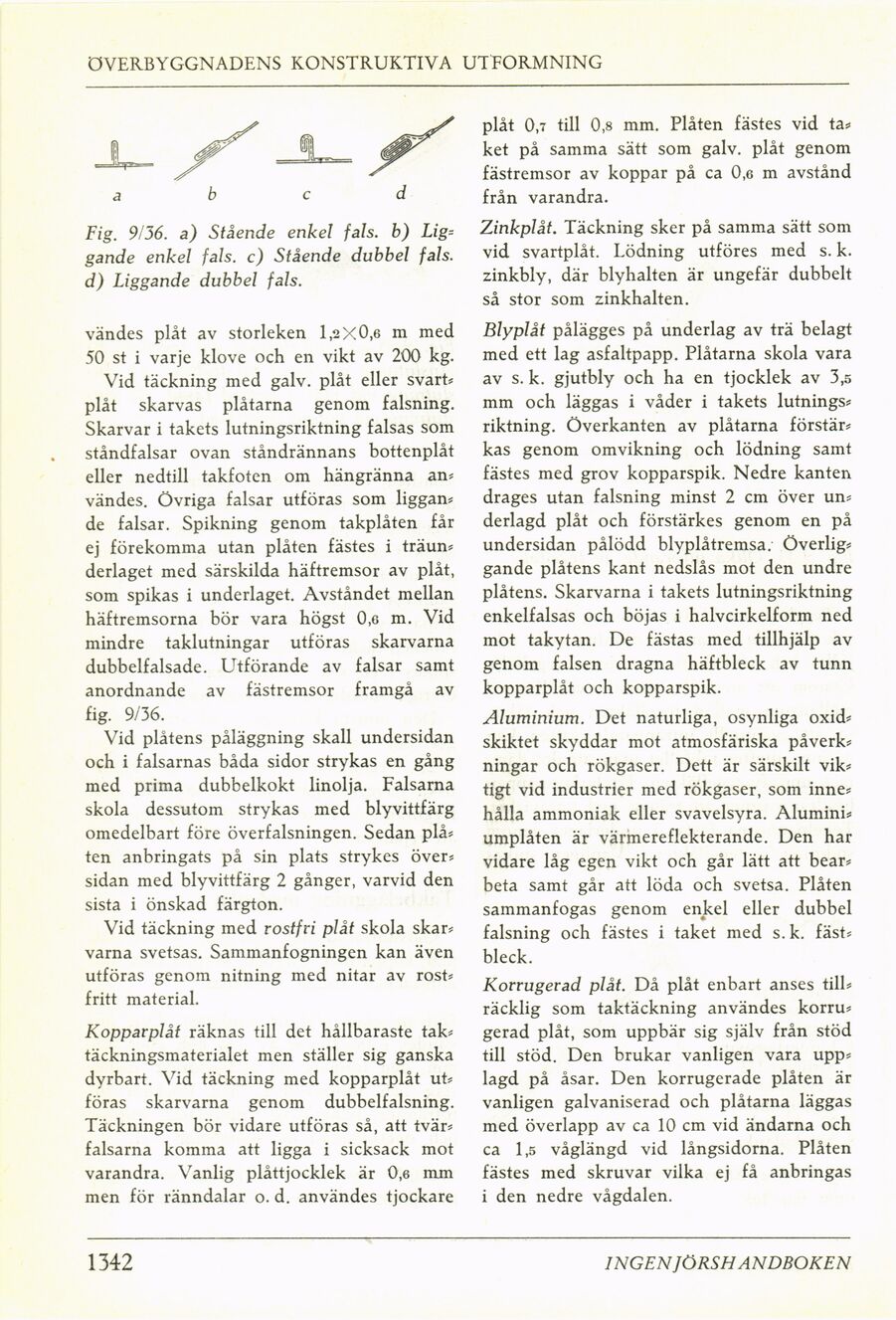

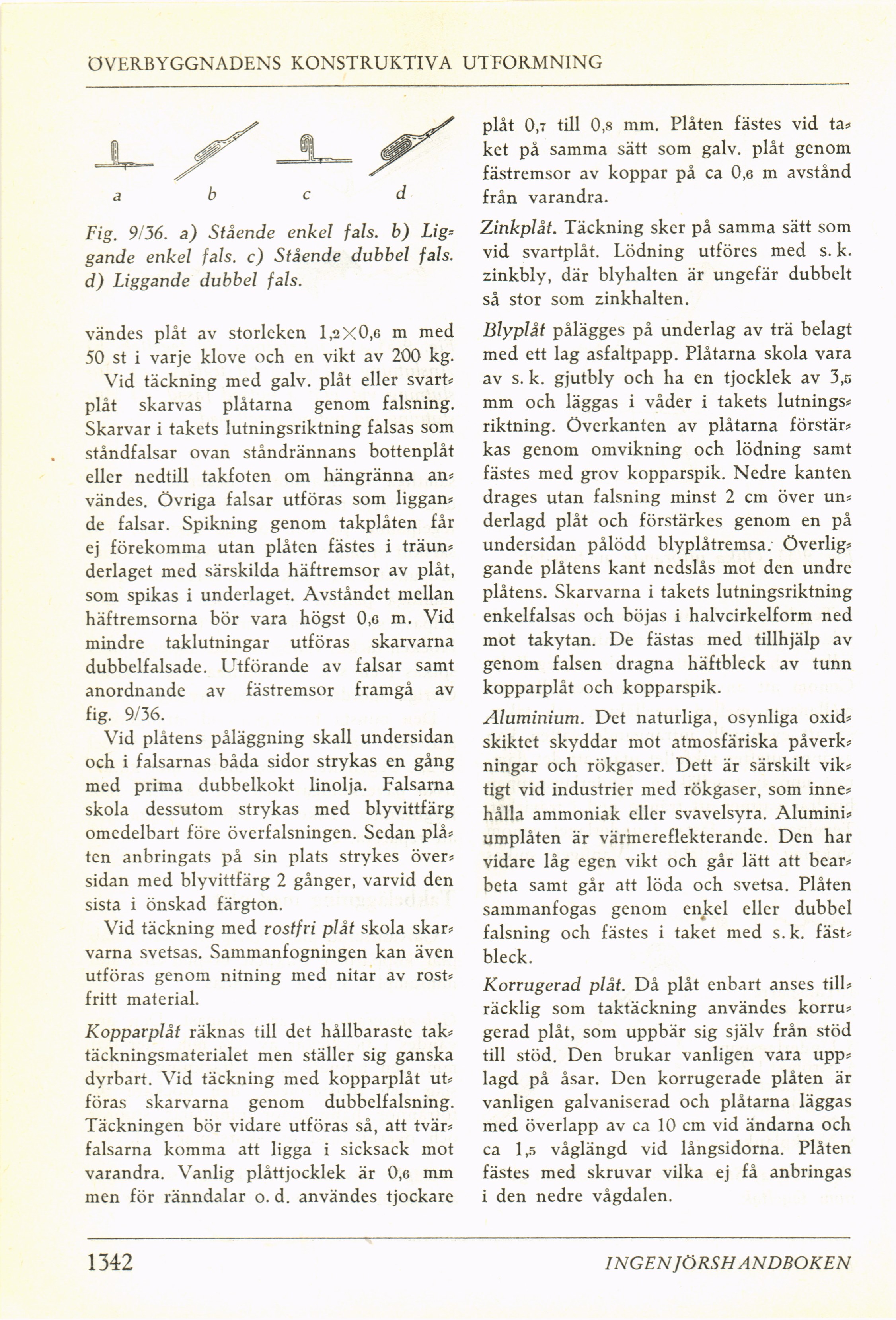

ÖVERBYGGNADENS KONSTRUKTIVA UTFORMNING
a b c d
Fig. 9/36. a) Stående enkel fals. b) Lig=
gande enkel fals. c) Stående dubbel fals.
d) Liggande dubbel fals.
vändes plåt av storleken 1,2X0,6 m med
50 st i varje klove och en vikt av 200 kg.
Vid täckning med galv. plåt eller svart*
plåt skarvas plåtarna genom falsning.
Skarvar i takets lutningsriktning falsas som
ståndfalsar ovan ståndrännans bottenplåt
eller nedtill takfoten om hängränna an*
vändes. Övriga falsar utföras som liggan*
de falsar. Spikning genom takplåten får
ej förekomma utan plåten fästes i träun*
derlaget med särskilda häftremsor av plåt,
som spikas i underlaget. Avståndet mellan
häftremsorna bör vara högst 0,6 m. Vid
mindre taklutningar utföras skarvarna
dubbelfalsade. Utförande av falsar samt
anordnande av fästremsor framgå av
fig. 9/36.
Vid plåtens påläggning skall undersidan
och i falsarnas båda sidor strykas en gång
med prima dubbelkokt linolja. Falsarna
skola dessutom strykas med blyvittfärg
omedelbart före överfalsningen. Sedan plå*
ten anbringats på sin plats strykes över*
sidan med blyvittfärg 2 gånger, varvid den
sista i önskad färgton.
Vid täckning med rostfri plåt skola skar*
varna svetsas. Sammanfogningen kan även
utföras genom nitning med nitar av rost*
fritt material.
Kopparplåt räknas till det hållbaraste tak*
täckningsmaterialet men ställer sig ganska
dyrbart. Vid täckning med kopparplåt ut*
föras skarvarna genom dubbelfalsning.
Täckningen bör vidare utföras så, att tvär*
falsarna komma att ligga i sicksack mot
varandra. Vanlig plåttjocklek är 0,6 mm
men för ränndalar o. d. användes tjockare
plåt 0,7 till 0,8 mm. Plåten fästes vid ta*
ket på samma sätt som galv. plåt genom
fästremsor av koppar på ca 0,6 m avstånd
från varandra.
Zinkplåt. Täckning sker på samma sätt som
vid svartplåt. Lödning utföres med s. k.
zinkbly, där blyhalten är ungefär dubbelt
så stor som zinkhalten.
Blyplåt pålägges på underlag av trä belagt
med ett lag asfaltpapp. Plåtarna skola vara
av s. k. gjutbly och ha en tjocklek av 3,5
mm och läggas i våder i takets lutnings*
riktning. Överkanten av plåtarna förstär*
kas genom omvikning och lödning samt
fästes med grov kopparspik. Nedre kanten
drages utan falsning minst 2 cm över un*
derlagd plåt och förstärkes genom en på
undersidan pålödd blyplåtremsa. Överlig*
gande plåtens kant nedslås mot den undre
plåtens. Skarvarna i takets lutningsriktning
enkelfalsas och böjas i halvcirkelform ned
mot takytan. De fästas med tillhjälp av
genom falsen dragna häftbleck av tunn
kopparplåt och kopparspik.
Aluminium. Det naturliga, osynliga oxid*
skiktet skyddar mot atmosfäriska påverk*
ningar och rökgaser. Dett är särskilt vik*
tigt vid industrier med rökgaser, som inne*
hålla ammoniak eller svavelsyra. Alumini*
umplåten är värmereflekterande. Den har
vidare låg egen vikt och går lätt att bear*
beta samt går att löda och svetsa. Plåten
sammanfogas genom enkel eller dubbel
falsning och fästes i taket med s. k. fäst*
bleck.
Korrugerad plåt. Då plåt enbart anses till*
räcklig som taktäckning användes korru*
gerad plåt, som uppbär sig själv från stöd
till stöd. Den brukar vanligen vara upp*
lagd på åsar. Den korrugerade plåten är
vanligen galvaniserad och plåtarna läggas
med överlapp av ca 10 cm vid ändarna och
ca 1,5 våglängd vid långsidorna. Plåten
fästes med skruvar vilka ej få anbringas
i den nedre vågdalen.
1342
INGEN IÖRSH ANDBOKEN
