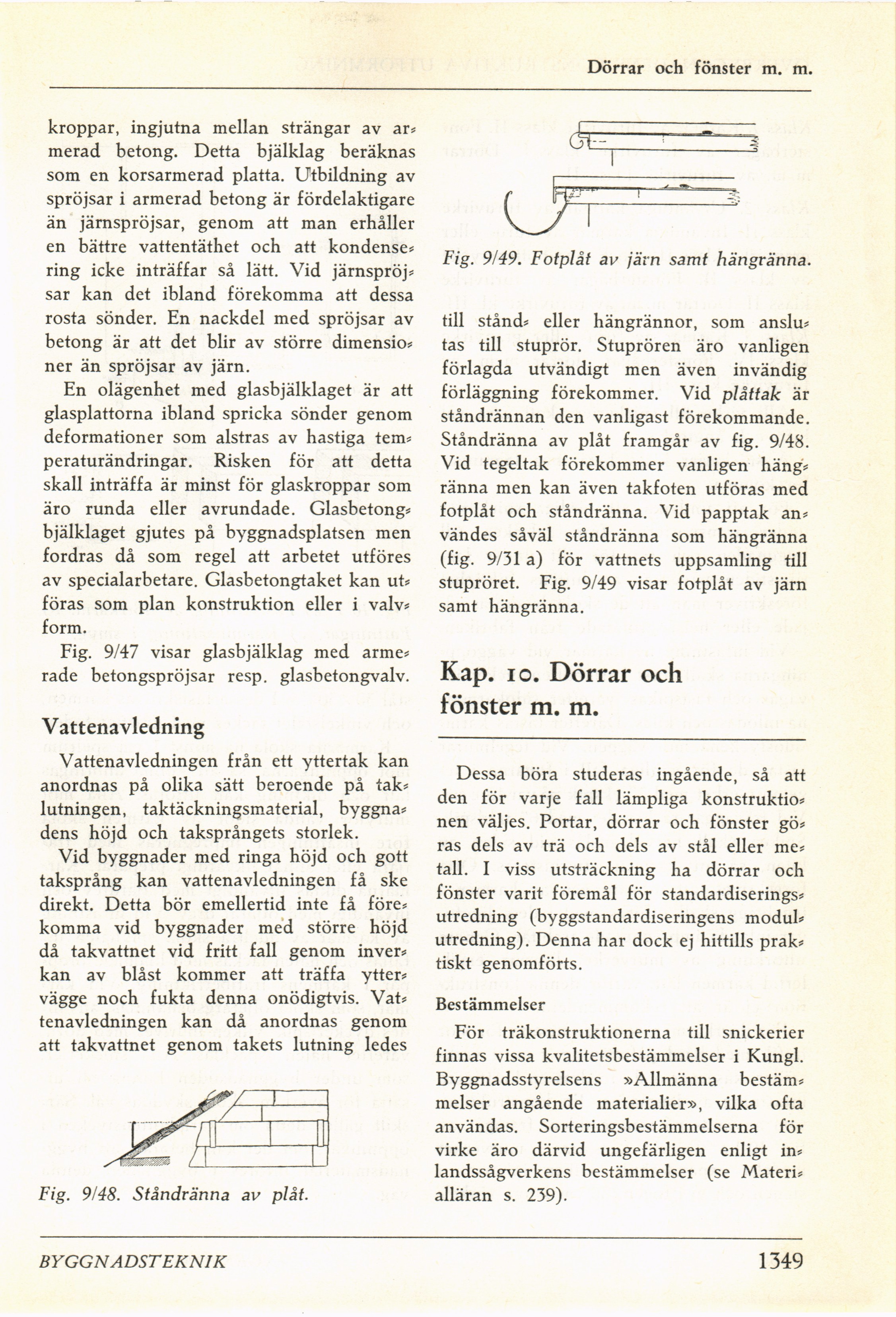

Dörrar och fönster m. m.
kroppar, ingjutna mellan strängar av ar*
merad betong. Detta bjälklag beräknas
som en korsarmerad platta. Utbildning av
spröjsar i armerad betong är fördelaktigare
än järnspröjsar, genom att man erhåller
en bättre vattentäthet och att kondensen
ring icke inträffar så lätt. Vid järnspröj*
sar kan det ibland förekomma att dessa
rosta sönder. En nackdel med spröjsar av
betong är att det blir av större dimensio*
ner än spröjsar av järn.
En olägenhet med glasbjälklaget är att
glasplattorna ibland spricka sönder genom
deformationer som alstras av hastiga tem*
peraturändringar. Risken för att detta
skall inträffa är minst för glaskroppar som
äro runda eller avrundade. Glasbetong*
bjälklaget gjutes på byggnadsplatsen men
fordras då som regel att arbetet utföres
av specialarbetare. Glasbetongtaket kan ut*
föras som plan konstruktion eller i valv*
form.
Fig. 9/47 visar glasbjälklag med arme*
råde betongspröjsar resp. glasbetongvalv.
Vattenavledning
Vattenavledningen från ett yttertak kan
anordnas på olika sätt beroende på iak*
lutningen, taktäckningsmaterial, byggna*
dens höjd och taksprångets storlek.
Vid byggnader med ringa höjd och gott
taksprång kan vattenavledningen få ske
direkt. Detta bör emellertid inte få före*
komma vid byggnader med större höjd
då takvattnet vid fritt fall genom inver*
kan av blåst kommer att träffa ytter*
vägge noch fukta denna onödigtvis. Vat*
tenavledningen kan då anordnas genom
att takvattnet genom takets lutning ledes
Fig. 9/48. Ståndränna av plåt.
Fig. 9/49. Fotplåt av järn samt hängränna.
till stånd* eller hängrännor, som anslu*
tas till stuprör. Stuprören äro vanligen
förlagda utvändigt men även invändig
förläggning förekommer. Vid plåttak är
ståndrännan den vanligast förekommande.
Ståndränna av plåt framgår av fig. 9/48.
Vid tegeltak förekommer vanligen häng*
ränna men kan även takfoten utföras med
fotplåt och ståndränna. Vid papptak an*
vändes såväl ståndränna som hängränna
(fig. 9/31 a) för vattnets uppsamling till
stupröret. Fig. 9/49 visar fotplåt av järn
samt hängränna.
Kap. io. Dörrar och
fönster m. m.
Dessa böra studeras ingående, så att
den för varje fall lämpliga konstruktio*
nen väljes. Portar, dörrar och fönster gö*
ras dels av trä och dels av stål eller me*
tall. I viss utsträckning ha dörrar och
fönster varit föremål för standardiserings*
utredning (byggstandardiseringens modul*
utredning). Denna har dock ej hittills prak*
tiskt genomförts.
Bestämmelser
För träkonstruktionerna till snickerier
finnas vissa kvalitetsbestämmelser i Kungl.
Byggnadsstyrelsens »Allmänna bestäm*
melser angående materialier», vilka ofta
användas. Sorteringsbestämmelserna för
virke äro därvid ungefärligen enligt in*
landssågverkens bestämmelser (se Materi*
alläran s. 239).
BYGGNADSTEKNIK
1349
