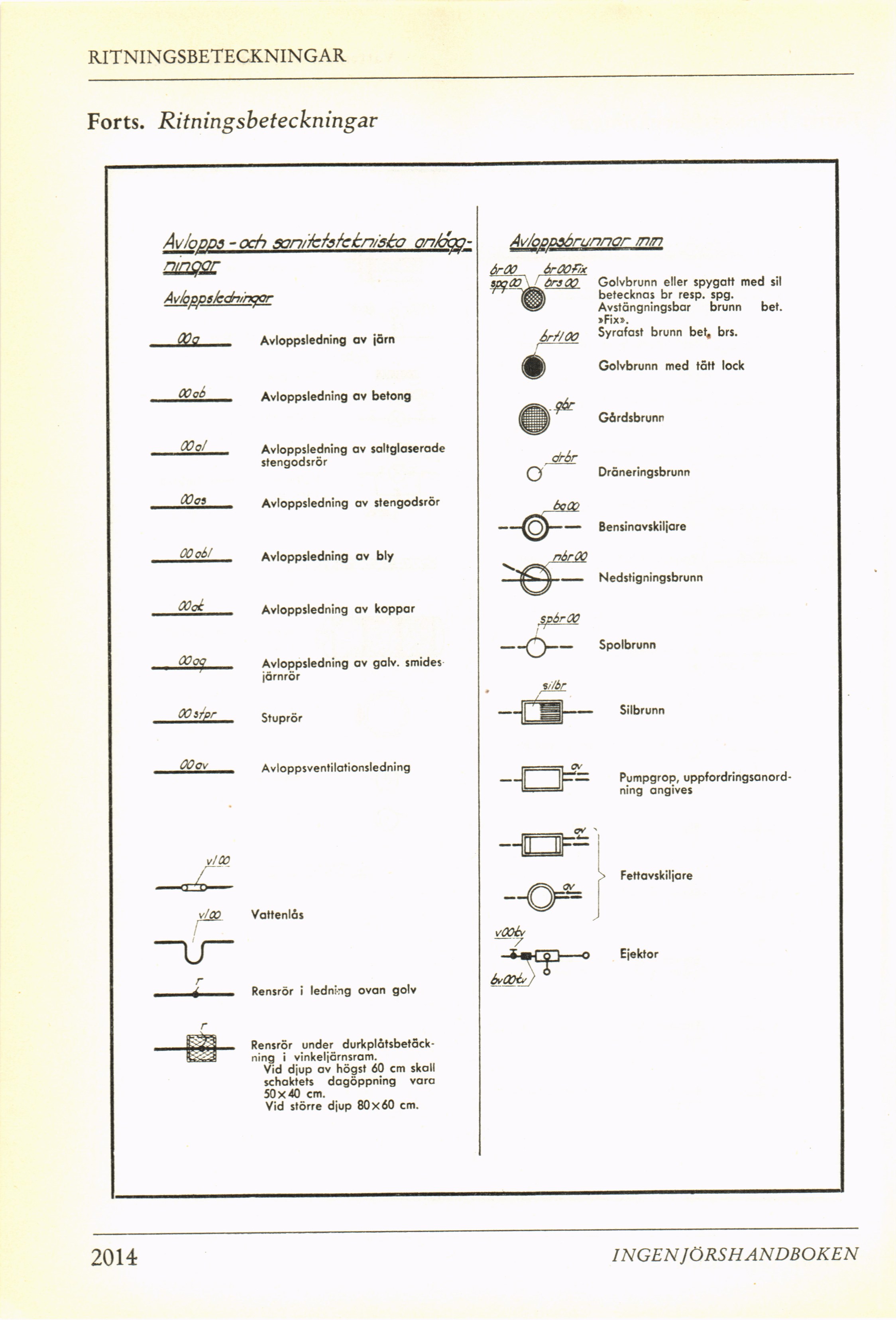

RITNINGSBETECKNINGAR
Forts. Ritningsbeteckningar
Avlopps -och san/fehfetn/sèo
on/ooo-ninqar
Avloppskdninoor
Avloppsledning av jörn
Avloppsledning av betong
Avloppsledning av saltglaserade
stengodsrör
Avloppsledning av stengodsrör
Avloppsledning av bly
Avloppsledning av koppar
Avloppsledning av golv. smides
järnrör
Stuprör
Avloppsventilationsledning
Vattenlås
Rensrör i ledning ovan golv
Rensrör under
durkplåtsbetäck-ning i vinkeljärnsram.
Vid djup av högst 60 cm skall
schaktets dagöppning vara
50x40 cm.
Vid större djup 80x60 cm.
Av/oppsårunnar rnrn
Golvbrunn eller spygatt med sil
betecknas br resp. spg.
Avstängningsbar brunn bet.
»Fix».
Syrafast brunn bet. brs.
Golvbrunn med tätt lock
Gårdsbrunn
Dräneringsbrunn
Bensinavskiljare
Nedstigningsbrunn
Spolbrunn
Silbrunn
Pumpgrop, uppfordringsanord-
ntnn nnnivAC
Fettavskiljore
Ejektor
2014
INGEN JÖRSHA NDBOKEN
