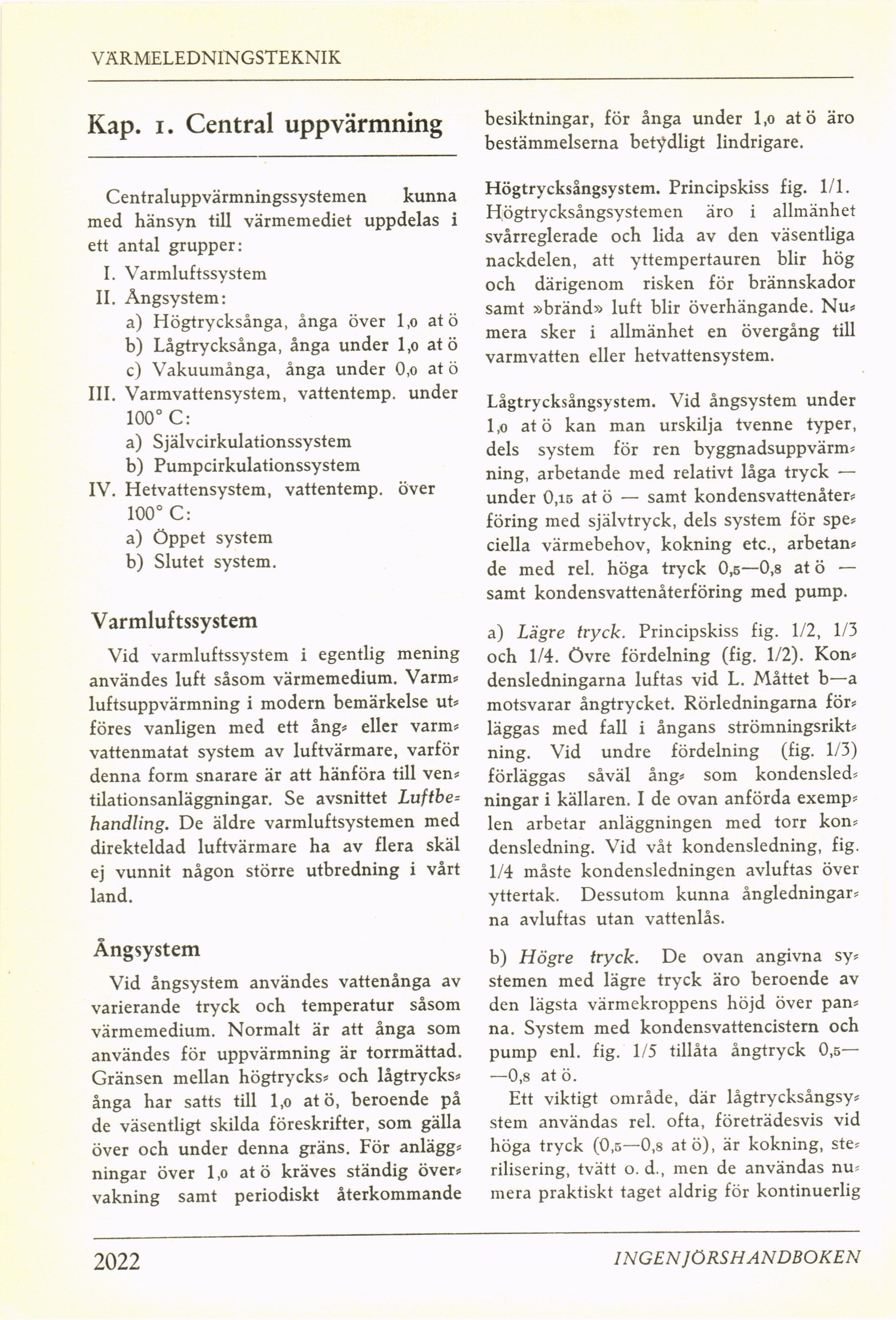

VÄRMELEDNINGSTEKNIK
Kap. i. Central uppvärmning
Centraluppvärmningssystemen kunna
med hänsyn till värmemediet uppdelas i
ett antal grupper:
I. Varmluftssystem
II. Ångsystem:
a) Högtrycksånga, ånga över l,o atö
b) Lågtrycksånga, ånga under l,o atö
c) Vakuumånga, ånga under O,o at ö
III. Varmvattensystem, vattentemp. under
100° C:
a) Självcirkulationssystem
b) Pumpcirkulationssystem
IV. Hetvattensystem, vattentemp. över
100° C:
a) Öppet system
b) Slutet system.
Varmluftssystem
Vid varmluftssystem i egentlig mening
användes luft såsom värmemedium. Varm*
luftsuppvärmning i modern bemärkelse ut*
föres vanligen med ett ång* eller varm*
vattenmatat system av luftvärmare, varför
denna form snarare är att hänföra till ven*
tilationsanläggningar. Se avsnittet Luftbe*
handling. De äldre varmluftsystemen med
direkteldad luftvärmare ha av flera skäl
ej vunnit någon större utbredning i vårt
land.
Ångsystem
Vid ångsystem användes vattenånga av
varierande tryck och temperatur såsom
värmemedium. Normalt är att ånga som
användes för uppvärmning är torrmättad.
Gränsen mellan högtrycks* och lågtrycks*
ånga har satts till l,o atö, beroende på
de väsentligt skilda föreskrifter, som gälla
över och under denna gräns. För anlägg*
ningar över 1 ,o at ö kräves ständig över*
vakning samt periodiskt återkommande
besiktningar, för ånga under l,o atö äro
bestämmelserna betydligt lindrigare.
Högtrycksångsystem. Principskiss fig. 1/1.
Högtrycksångsystemen äro i allmänhet
svårreglerade och lida av den väsentliga
nackdelen, att yttempertauren blir hög
och därigenom risken för brännskador
samt »bränd» luft blir överhängande. Nu*
mera sker i allmänhet en övergång till
varmvatten eller hetvattensystem.
Lågtrycksångsystem. Vid ångsystem under
l,o atö kan man urskilja tvenne typer,
dels system för ren byggnadsuppvärm*
ning, arbetande med relativt låga tryck —
under 0,i5 at ö — samt kondensvattenåter*
föring med självtryck, dels system för spe*
ciella värmebehov, kokning etc., arbetan*
de med rel. höga tryck 0,6—0,8 at ö —
samt kondensvattenåterföring med pump.
a) Lägre tryck. Principskiss fig. 1/2, 1/3
och 1/4. övre fördelning (fig. 1/2). Kon*
densledningarna luftas vid L. Måttet b—a
motsvarar ångtrycket. Rörledningarna för*
läggas med fall i ångans strömningsrikt*
ning. Vid undre fördelning (fig. 1/3)
förläggas såväl ång* som kondensled*
ningar i källaren. I de ovan anförda exemp*
len arbetar anläggningen med torr kon*
densledning. Vid våt kondensledning, fig.
1/4 måste kondensledningen avluftas över
yttertak. Dessutom kunna ångledningar*
na avluftas utan vattenlås.
b) Högre tryck. De ovan angivna sy*
stemen med lägre tryck äro beroende av
den lägsta värmekroppens höjd över pan*
na. System med kondensvattencistern och
pump enl. fig. 1/5 tillåta ångtryck 0,5—
—0,8 at ö.
Ett viktigt område, där lågtrycksångsy*
stern användas rel. ofta, företrädesvis vid
höga tryck (0,5—0,8 atö), är kokning, ste*
rilisering, tvätt o. d., men de användas nu*
mera praktiskt taget aldrig för kontinuerlig
2022
INGEN ]ÖRSH ANDBOKEN
