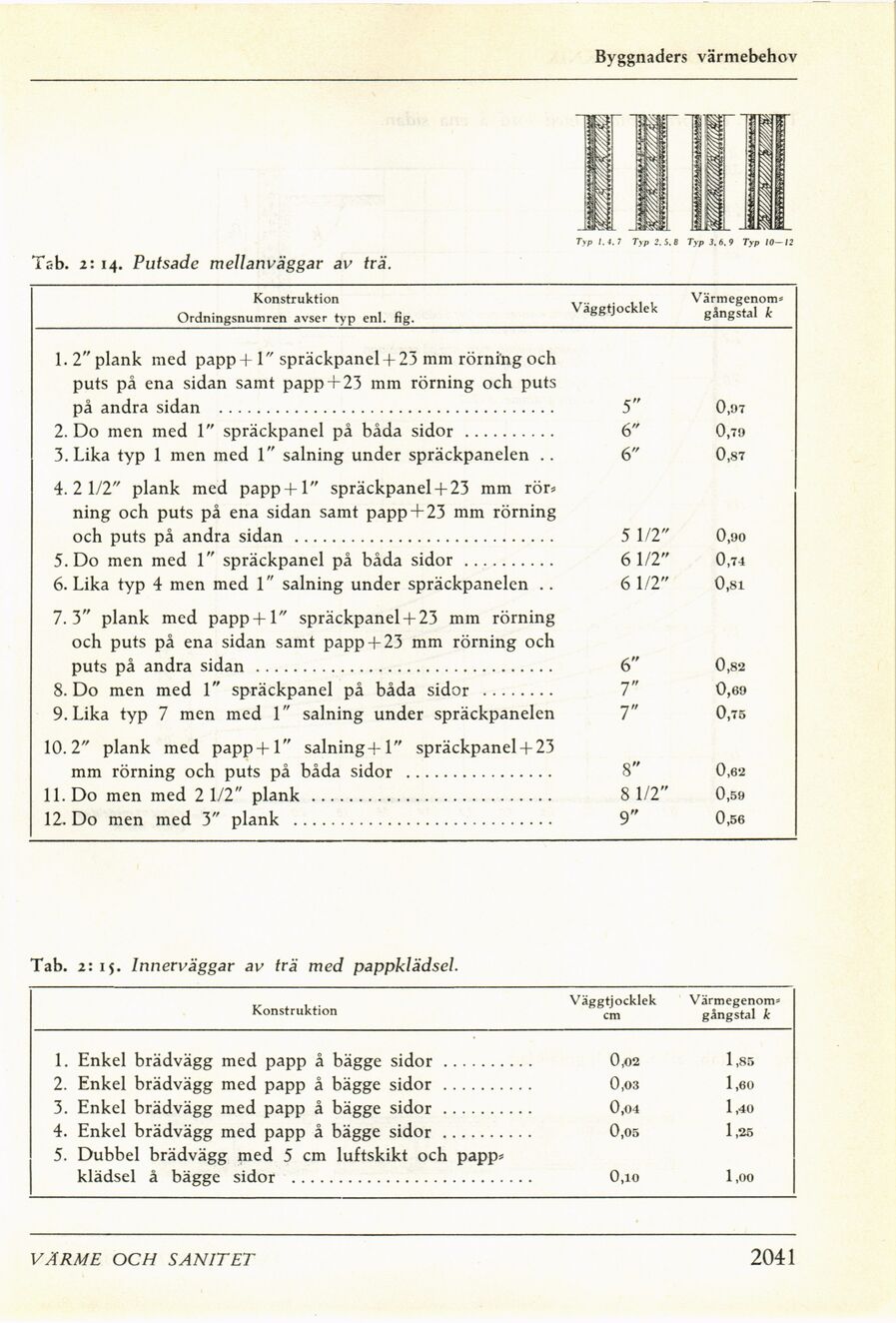

Byggnaders värmebehov
Typ 2.5.8 Typ 3.6,9 Typ 10—12
Tcb. 2: 14. Putsade mellanväggar av trä.
Konstruktion
Ordningsnumren avser typ enl. fig.
1.2" plank med papp + 1" spräckpanel+ 23 mm rörning och
puts på ena sidan samt papp+ 23 mm rörning och puts
på andra sidan ........................................................................5" 0,97
2. Do men med 1" spräckpanel på båda sidor ....................6" 0,79
3. Lika typ 1 men med 1" salning under spräckpanelen .. 6" 0,87
4.2 1/2" plank med papp + 1" spräckpanel+ 23 mm rör*
ning och puts på ena sidan samt papp+ 23 mm rörning
och puts på andra sidan ........................................................5 1/2" 0,90
5. Do men med 1" spräckpanel på båda sidor ....................61/2" 0,74
6. Lika typ 4 men med 1" salning under spräckpanelen .. 6 1/2" 0,8i
7.3" plank med papp + 1" spräckpanel+ 23 mm rörning
och puts på ena sidan samt papp+ 23 mm rörning och
puts på andra sidan ................................................................6" 0,82
8. Do men med 1" spräckpanel på båda sidor ................7" 0,69
9. Lika typ 7 men med 1" salning under spräckpanelen 7" 0,75
10.2" plank med papp + 1" salning+1" spräckpanel+ 23
mm rörning och puts på båda sidor ................................8" 0,62
11. Do men med 2 1/2" plank ....................................................8 1/2" 0,59
12. Do men med 3" plank ........................................................9" 0,56
. ... Värmegenom»
Vaggtjocklek glngstal it
Tab. 2: 15. Innerväggar av trä med pappklädsel.
Konstruktion Väggtjocklek cm Värmegenom» gångstal k
1. Enkel brädvägg med papp å bägge sidor.......... O,02 1,85
2. Enkel brädvägg med papp å bägge sidor .......... 0,O3 1,60
3. Enkel brädvägg med papp å bägge sidor.......... 0,O4 1,40
4. Enkel brädvägg med papp å bägge sidor .......... 0,05 1,25
5. Dubbel brädvägg med 5 cm luftskikt och papp* klädsel å bägge sidor .......................... 0,10 1,00
VÄRME OCH SANITET
2049
