Värmeavgivare

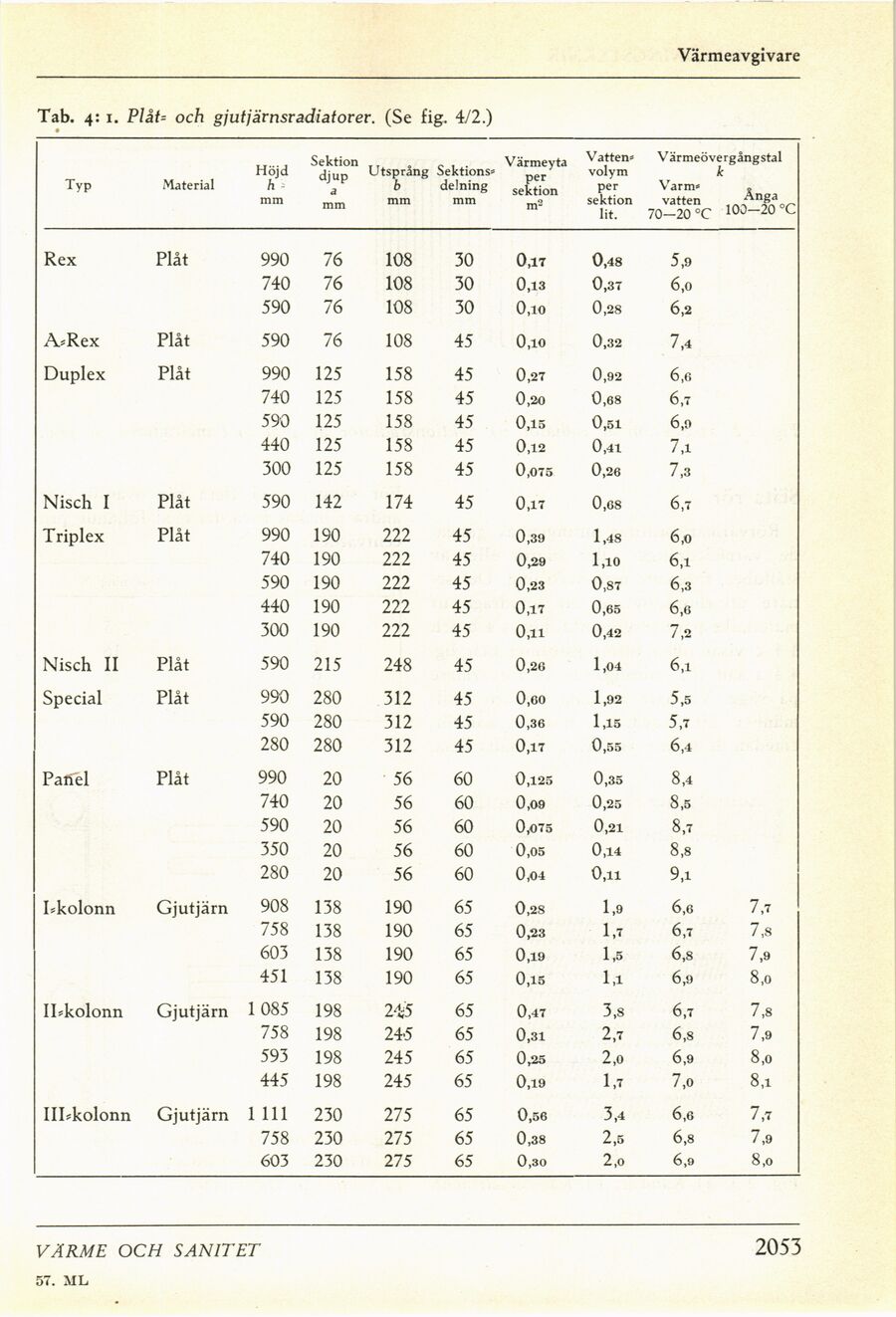

Tab. 4: i. PlåU och gjutjärnsradiatorer. (Se fig. 4/2.)
Typ Material Höjd h
-mm Sektion djup a mm Utsprång Sektions» b delning mm mm Värmeyta per sektion m2 Vatten» volym per sektion lit. Värmeövergångstal k Varm» vatten An8*\r 70—20 °C 100—20 C
Rex Plåt 990 76 108 30 0,17 0,48 5,9
740 76 108 30 0,13 0,37 6,0
590 76 108 30 0,10 0,28 6,2
A*Rex Plåt 590 76 108 45 0,10 0,32 7,4
Duplex Plåt 990 125 158 45 0,27 0,92 6,6
740 125 158 45 0,2O 0,68 6,7
590 125 158 45 0,15 0,51 6,9
440 125 158 45 0,12 0,41 7,1
300 125 158 45 0,075 0,26 7,3
Nisch I Plåt 590 142 174 45 0,17 0,68 6,7
Triplex Plåt 990 190 222 45 0,39 1,48 6,0
740 190 222 45 0,29 1,10 6,1
590 190 222 45 0,23 0,87 6,3
440 190 222 45 0,17 0,65 6,6
300 190 222 45 0,11 0,42 7,2
Nisch II Plåt 590 215 248 45 0,2G 1,04 6,1
Special Plåt 990 280 312 45 0,60 1,92 5,5
590 280 312 45 0,36 1,15 5,7
280 280 312 45 0,17 0,55 6,4
Paiiel Plåt 990 20 56 60 0,125 0,35 8,4
740 20 56 60 0,O9 0,25 8,5
590 20 56 60 0,075 0,21 8,7
350 20 56 60 0,05 0,14 8,8
280 20 56 60 0,O4 0,11 9,1
Lkolonn Gjutjärn 908 138 190 65 0,28 1,9 6,6 7,7
758 138 190 65 0,23 1,7 6,7 7,8
603 138 190 65 0,19 1,5 6,8 7,9
451 138 190 65 0,15 1,1 6,9 8,0
ILkolonn Gjutjärn 1 085 198 2^5 65 0,47 3,8 6,7 7,8
758 198 245 65 0,31 2,7 6,8 7,9
593 198 245 65 0,25 2,0 6,9 8,0
445 198 245 65 0,19 1,7 7,0 8,1
III*kolonn Gjutjärn 1 111 230 275 65 0,56 3,4 6,6 7,7
758 230 275 65 0,38 2,5 6,8 7,9
603 230 27 5 65 0,30 2,0 6,9 8,0
