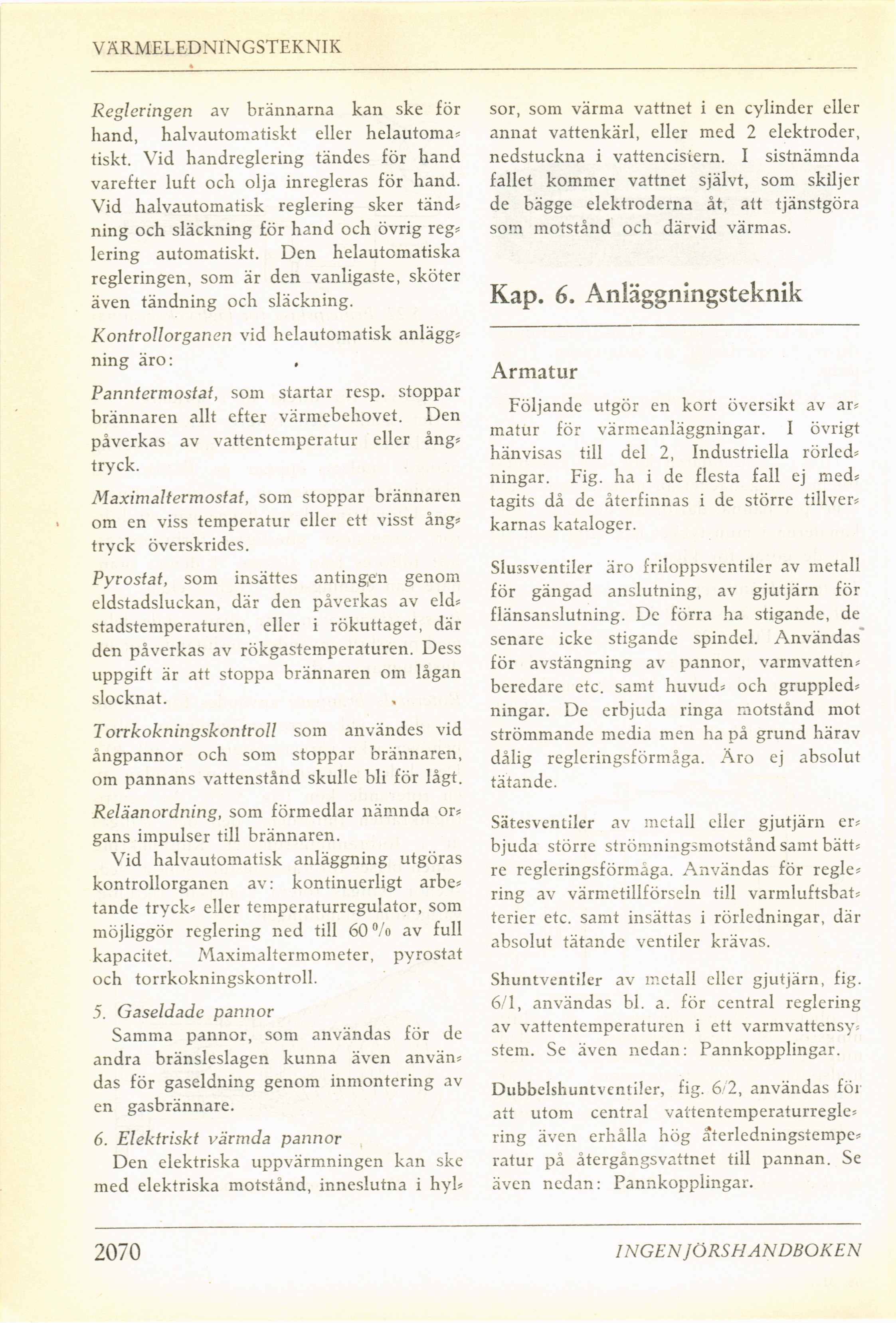

Full resolution (JPEG) - On this page / på denna sida - Sidor ...
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.
VÄRMELEDNINGSTEKNIK
Regleringen av brännarna kan ske för
hand, halvautomatiskt eller helautoma*
tiskt. Vid handreglering tändes för hand
varefter luft och olja inregleras för hand.
Vid halvautomatisk reglering sker tänd*
ning och släckning för hand och övrig reg*
lering automatiskt. Den helautomatiska
regleringen, som är den vanligaste, sköter
även tandning och släckning.
Kontrollorganen vid helautomatisk anlägg*
ning äro:
Panntermostat, som startar resp. stoppar
brännaren allt efter värmebehovet. Den
påverkas av vattentemperatur eller ång*
tryck.
Maximaltermostat, som stoppar brännaren
om en viss temperatur eller ett visst ång*
tryck överskrides.
Pyrostat, som insättes antingen genom
eldstadsluckan, där den påverkas av eld*
stadstemperaturen, eller i rökuttaget, där
den påverkas av rökgastemperaturen. Dess
uppgift är att stoppa brännaren om lågan
slocknat.
Torrkokningskontroll som användes vid
ångpannor och som stoppar brännaren,
om pannans vattenstånd skulle bli för lågt.
Reläanordning, som förmedlar nämnda or*
gans impulser till brännaren.
Vid halvautomatisk anläggning utgöras
kontrollorganen av: kontinuerligt arbe*
tände tryck* eller temperaturregulator, som
möjliggör reglering ned till 60°/o av full
kapacitet. Maximaltermometer, pyrostat
och torrkokningskontroll.
5. Gaseldade pannor
Samma pannor, som användas för de
andra bränsleslagen kunna även använ*
das för gaseldning genom inmontering av
en gasbrännare.
6. Elektriskt värmda pannor
Den elektriska uppvärmningen kan ske
med elektriska motstånd, inneslutna i hyl*
sor, som värma vattnet i en cylinder eller
annat vattenkärl, eller med 2 elektroder,
nedstuckna i vattencisiern. I sistnämnda
fallet kommer vattnet självt, som skiljer
de bägge elektroderna åt, att tjänstgöra
som motstånd och därvid värmas.
Kap. 6. Anläggningsteknik
Armatur
Följande utgör en kort översikt av ar*
matur för värmeanläggningar. I övrigt
hänvisas till del 2, Industriella rörled*
ningar. Fig. ha i de flesta fall ej med*
tagits då de återfinnas i de större tillver*
karnas kataloger.
Slussventiler äro friloppsventiler av metall
för gängad anslutning, av gjutjärn för
flänsanslutning. De förra ha stigande, de
senare icke stigande spindel. Användas
för avstängning av pannor, varmvatten*
beredare etc. samt huvud* och gruppled*
ningar. De erbjuda ringa motstånd mot
strömmande media men ha på grund härav
dålig regleringsförmåga. Äro ej absolut
tätande.
Sätesventiler av metall eller gjutjärn er*
bjuda större strömningsmotstånd samt bätt*
re regleringsförmåga. Användas för regle*
ring av värmetillförseln till varmluftsbat*
terier etc. samt insättas i rörledningar, där
absolut tätande ventiler krävas.
Shuntventiler av metall eller gjutjärn, fig.
6/1, användas bl. a. för central reglering
av vattentemperaturen i ett varmvattensy=
stern. Se även nedan: Pannkopplingar.
Dubbelshuntventiler, fig. 6/2, användas för
att utom central vattentemperaturregle*
ring även erhålla hög aterledningstempe*
ratur på återgångsvattnet till pannan. Se
även nedan: Pannkopplingar.
2070
INGEN ]ÖRS HANDBOKEN
