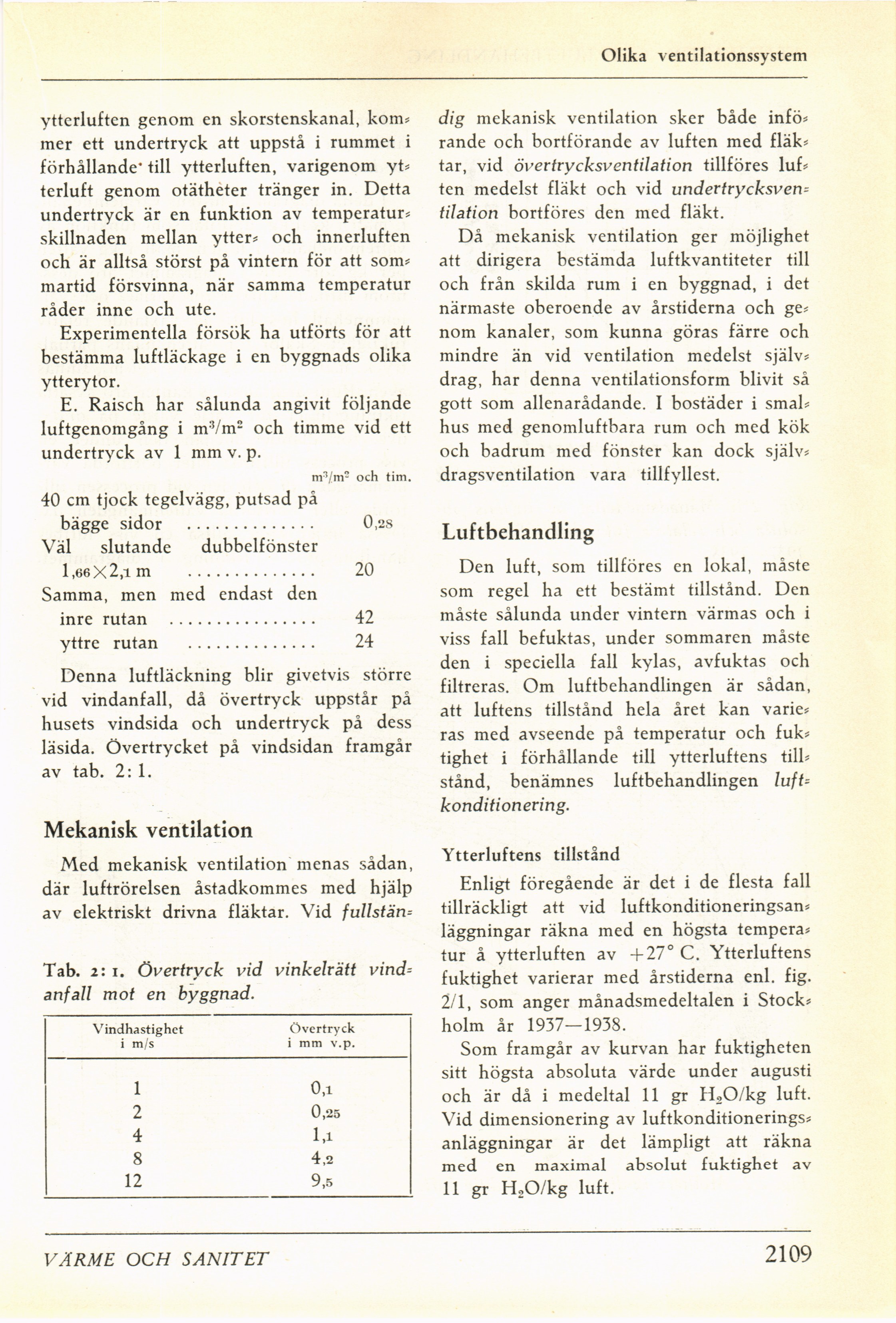

Olika ventilationssystem
ytterluften genom en skorstenskanal, kom*
mer ett undertryck att uppstå i rummet i
förhållande" till ytterluften, varigenom yt*
terluft genom otätheter tränger in. Detta
undertryck är en funktion av temperatur*
skillnaden mellan ytter* och innerluften
och är alltså störst på vintern för att som*
martid försvinna, när samma temperatur
råder inne och ute.
Experimentella försök ha utförts för att
bestämma luftläckage i en byggnads olika
ytterytor.
E. Raisch har sålunda angivit följande
luftgenomgång i m:Vm2 och timme vid ett
undertryck av 1 mm v. p.
m3/nv och tim.
40 cm tjock tegelvägg, putsad på
bägge sidor .............. 0,2s
Väl slutande dubbelfönster
1,66X2,1 m .............. 20
Samma, men med endast den
inre rutan ................ 42
yttre rutan .............. 24
Denna luftläckning blir givetvis större
vid vindanfall, då övertryck uppstår på
husets vindsida och undertryck på dess
läsida. Övertrycket på vindsidan framgår
av tab. 2:1.
Mekanisk ventilation
Med mekanisk ventilation menas sådan,
där luftrörelsen åstadkommes med hjälp
av elektriskt drivna fläktar. Vid fullstän=
Tab. 2:1. Övertryck vid vinkelrätt vind=
anfall mot en byggnad.
Vindhastighet i m/s Övertryck i mm v.p.
1 0,1
2 0,25
4 1,1
8 4,2
12 9,5
dig mekanisk ventilation sker både infö*
rande och bortförande av luften med fläk*
tar, vid övertrycksventilation tillföres luf*
ten medelst fläkt och vid undertrycksven=
tilation bortföres den med fläkt.
Då mekanisk ventilation ger möjlighet
att dirigera bestämda luftkvantiteter till
och från skilda rum i en byggnad, i det
närmaste oberoende av årstiderna och ge*
nom kanaler, som kunna göras färre och
mindre än vid ventilation medelst själv*
drag, har denna ventilationsform blivit så
gott som allenarådande. I bostäder i smal*
hus med genomluftbara rum och med kök
och badrum med fönster kan dock själv*
dragsventilation vara tillfyllest.
Luftbehandling
Den luft, som tillföres en lokal, måste
som regel ha ett bestämt tillstånd. Den
måste sålunda under vintern värmas och i
viss fall befuktas, under sommaren måste
den i speciella fall kylas, avfuktas och
filtreras. Om luftbehandlingen är sådan,
att luftens tillstånd hela året kan varie*
ras med avseende på temperatur och fuk*
tighet i förhållande till ytterluftens till*
stånd, benämnes luftbehandlingen
luftkonditionering.
Ytterluftens tillstånd
Enligt föregående är det i de flesta fall
tillräckligt att vid luftkonditioneringsan*
läggningar räkna med en högsta tempera*
tur å ytterluften av +27° C. Ytterluftens
fuktighet varierar med årstiderna enl. fig.
2/1, som anger månadsmedeltalen i Stock*
holm år 1937-1938.
Som framgår av kurvan har fuktigheten
sitt högsta absoluta värde under augusti
och är då i medeltal 11 gr H,0/kg luft.
Vid dimensionering av luftkonditionerings*
anläggningar är det lämpligt att räkna
med en maximal absolut fuktighet av
11 gr HsO/kg luft.
VÄRME OCH SANITET
2109
