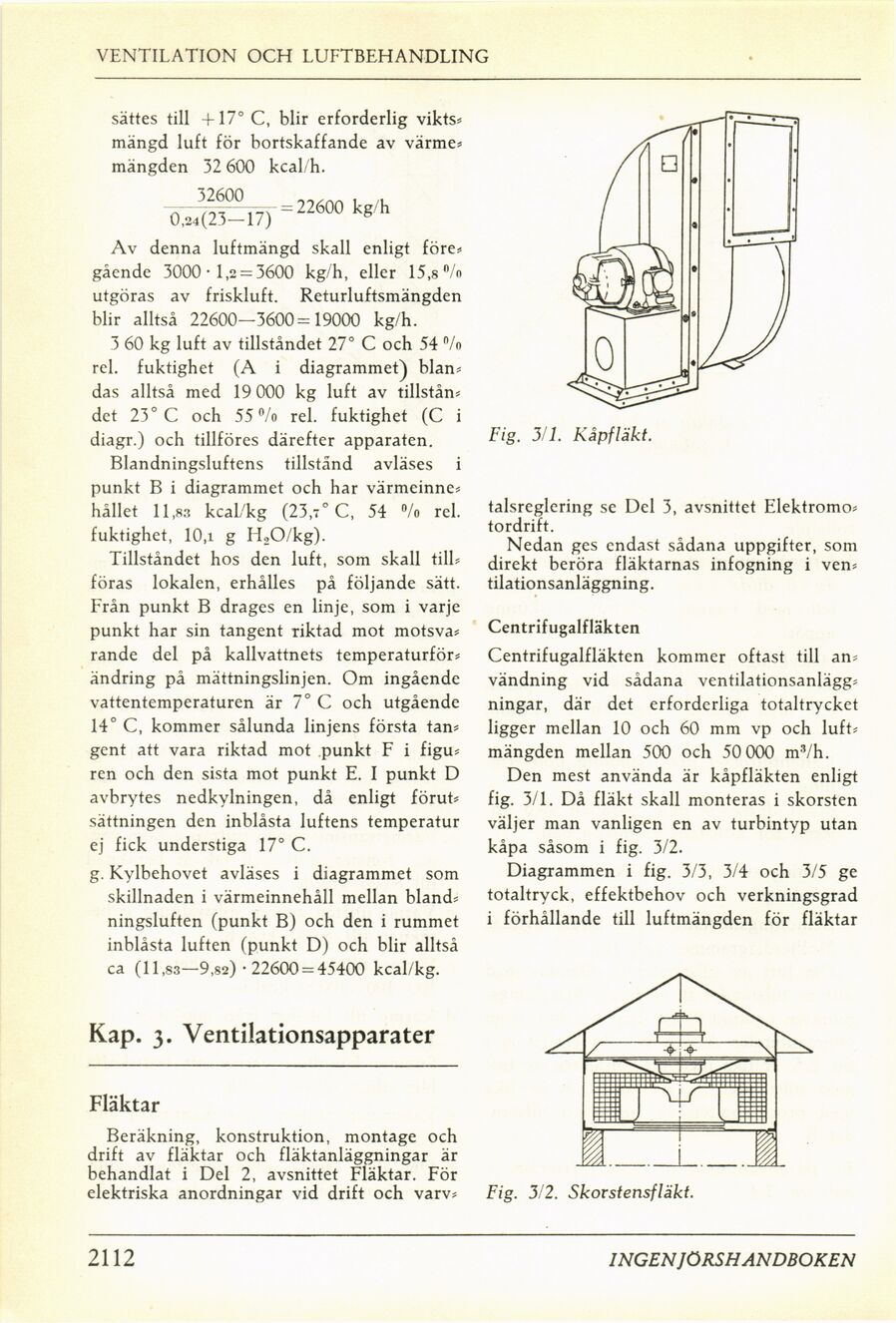

VENTILATION OCH LUFTBEHANDLING
sättes till +17° C, blir erforderlig vikts*
mängd luft för bortskaffande av värme*
mängden 32 600 kcal/h.
32600
0,24(23—17) = k§/h
Av denna luftmängd skall enligt fore*
gående 3000-1,2 = 3600 kg/h, eller 15,8%
utgöras av friskluft. Returluftsmängden
blir alltså 22600—3600=19000 kg/h.
3 60 kg luft av tillståndet 27° C och 54 %
rel. fuktighet (A i diagrammet) blan*
das alltså med 19 000 kg luft av tillstån*
det 23° C och 55% rel. fuktighet (C i
diagr.) och tillföres därefter apparaten.
Blandningsluftens tillstånd avläses i
punkt B i diagrammet och har värmeinne*
hållet 11,83 kcal/kg (23,-° C, 54 % rel.
fuktighet, 10,1 g H,0/kg).
Tillståndet hos den luft, som skall till*
föras lokalen, erhålles på följande sätt.
Från punkt B drages en linje, som i varje
punkt har sin tangent riktad mot motsva*
rande del på kallvattnets temperaturför*
ändring på mättningslinjen. Om ingående
vattentemperaturen är 7° C och utgående
14° C, kommer sålunda linjens första tan*
gent att vara riktad mot punkt F i figu*
ren och den sista mot punkt E. I punkt D
avbrytes nedkylningen, då enligt förut*
sättningen den inblåsta luftens temperatur
ej fick understiga 17° C.
g. Kylbehovet avläses i diagrammet som
skillnaden i värmeinnehåll mellan bland*
ningsluften (punkt B) och den i rummet
inblåsta luften (punkt D) och blir alltså
ca (11,83—9,82)-22600 = 45400 kcal/kg.
Kap. 3. Ventilationsapparater
Fläktar
Beräkning, konstruktion, montage och
drift av fläktar och fläktanläggningar är
behandlat i Del 2, avsnittet Fläktar. För
elektriska anordningar vid drift och varv*
Fig. 3/1. Kåpfläkt.
talsreglering se Del 3, avsnittet Elektromo*
tordrift.
Nedan ges endast sådana uppgifter, som
direkt beröra fläktarnas infogning i ven*
tilationsanläggning.
Centrifugalfläkten
Centrifugalfläkten kommer oftast till an*
vändning vid sådana ventilationsanlägg*
ningar, där det erforderliga totaltrycket
ligger mellan 10 och 60 mm vp och luft*
mängden mellan 500 och 50 000 m3/h.
Den mest använda är kåpfläkten enligt
fig. 3/1. Då fläkt skall monteras i skorsten
väljer man vanligen en av turbintyp utan
kåpa såsom i fig. 3/2.
Diagrammen i fig. 3/3, 3/4 och 3/5 ge
totaltryck, effektbehov och verkningsgrad
i förhållande till luftmängden för fläktar
Fig. 3/2. Skorstensfläkt.
2104
INGEN JÖRSH ANDBOKEN
