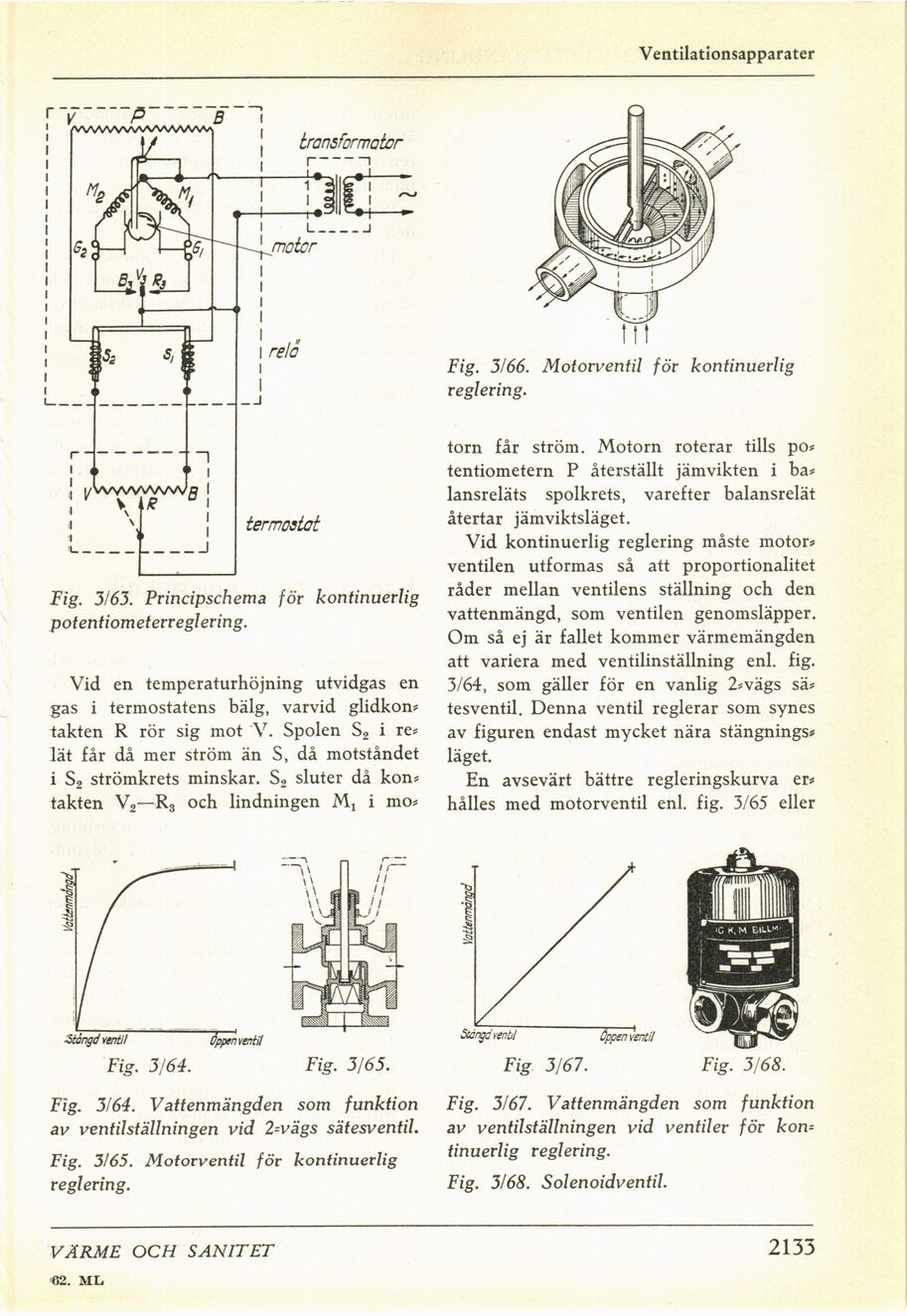

Ventilationsapparater
Fig. 3/63. Principschema för kontinuerlig
potentiometerreglering.
Vid en temperaturhöjning utvidgas en
gas i termostatens bälg, varvid glidkon*
takten R rör sig mot V. Spolen S2 i re*
lät får då mer ström än S, då motståndet
i S2 strömkrets minskar. S2 sluter då kon*
takten V2—R3 och lindningen Mt i mo*
Fig. 3/66. Motorventil för kontinuerlig
reglering.
torn får ström. Motorn roterar tills po*
tentiometern P återställt jämvikten i ba*
lansreläts spolkrets, varefter balansrelät
återtar jämviktsläget.
Vid kontinuerlig reglering måste motor*
ventilen utformas så att proportionalitet
råder mellan ventilens ställning och den
vattenmängd, som ventilen genomsläpper.
Om så ej är fallet kommer värmemängden
att variera med ventilinställning enl. fig.
3/64, som gäller för en vanlig 2*vägs sä*
tesventil. Denna ventil reglerar som synes
av figuren endast mycket nära stängnings*
läget.
En avsevärt bättre regleringskurva er*
hålles med motorventil enl. fig. 3/65 eller
Fig. 3/64. Vattenmängden som funktion
av ventilställningen vid 2-vägs sätesventil.
Fig. 3/65. Motorventil för kontinuerlig
reglering.
Fig. 3/67. Vattenmängden som funktion
av ventilställningen vid ventiler för kon=
tinuerlig reglering.
Fig. 3/68. Solenoidventil.
VÄRME OCH SANITET
’62. ML
2133
