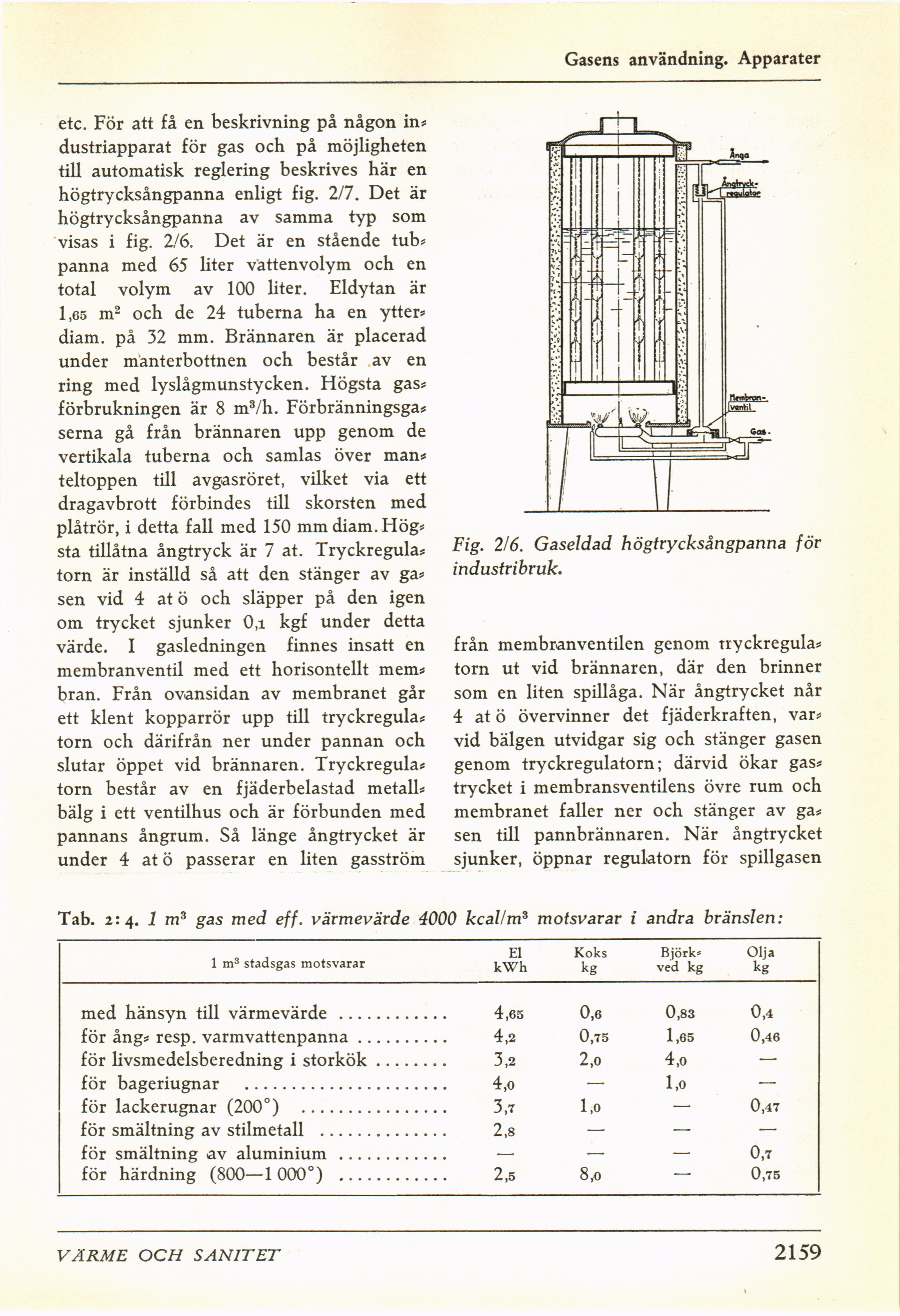

Gasens användning. Apparater
etc. För att få en beskrivning på någon in*
dustriapparat för gas och på möjligheten
till automatisk reglering beskrives här en
högtrycksångpanna enligt fig. 2/7. Det är
högtrycksångpanna av samma typ som
visas i fig. 2!6. Det är en stående tub*
panna med 65 liter vattenvolym och en
total volym av 100 liter. Eldytan är
1,65 m2 och de 24 tuberna ha en ytter*
diam. på 32 mm. Brännaren är placerad
under manterbottnen och består av en
ring med lyslågmunstycken. Högsta gas*
förbrukningen är 8 m3/h. Förbränningsgas
serna gå från brännaren upp genom de
vertikala tuberna och samlas över man*
teltoppen till avgasröret, vilket via ett
dragavbrott förbindes till skorsten med
plåtrör, i detta fall med 150 mm diam. Hög*
sta tillåtna ångtryck är 7 at. Tryckregula*
torn är inställd så att den stänger av ga*
sen vid 4 at ö och släpper på den igen
om trycket sjunker 0,i kgf under detta
värde. I gasledningen finnes insatt en
membranventil med ett horisontellt mem*
bran. Från ovansidan av membranet går
ett klent kopparrör upp till tryckregula*
torn och därifrån ner under pannan och
slutar öppet vid brännaren. Tryckregula*
torn består av en fjäderbelastad metall*
bälg i ett ventilhus och är förbunden med
pannans ångrum. Så länge ångtrycket är
under 4 at ö passerar en liten gasström
Fig. 2!6. Gaseldad högtrycksångpanna för
industribruk.
från membranventilen genom tryckregula*
torn ut vid brännaren, där den brinner
som en liten spillåga. När ångtrycket når
4 at ö övervinner det fjäderkraften, var*
vid bälgen utvidgar sig och stänger gasen
genom tryckregulatorn; därvid ökar gas*
trycket i membransventilens övre rum och
membranet faller ner och stänger av ga*
sen till pannbrännaren. När ångtrycket
sjunker, öppnar regulatorn för spillgasen
1 m3 stadsgas motsvarar El kWh Koks kg Björk» ved kg Olja kg
med hänsyn till värmevärde .......... 4,65 0,6 0,83 0,4
för ång* resp. varmvattenpanna........ 4,2 0,75 1,65 0,46
för livsmedelsberedning i storkök...... 3,2 2,0 4,o —
för bageriugnar .................... 4,o — 1,0 —
för lackerugnar (200°) .............. 3,7 1,0 — 0,47
för smältning av stilmetall ............ 2,8 — — —
för smältning av aluminium .......... — — — 0,7
för härdning (800—1000°) .......... 2,5 8,0 — 0,75
Tab. 2:4. 1 m3 gas med eff. värmevärde 4000 kcal/m3 motsvarar i andra bränslen:
VÄRME OCH SANITET
2155
