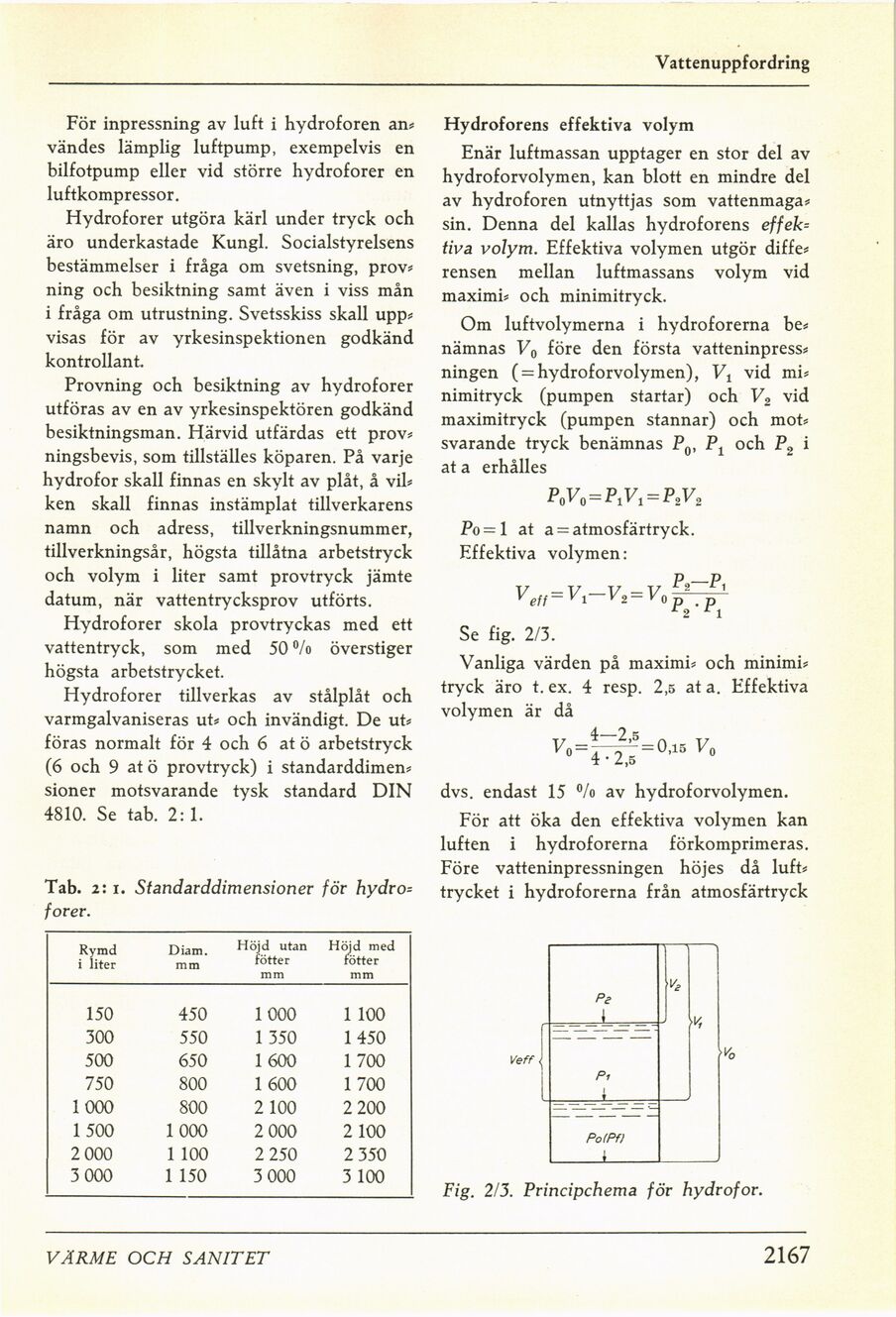

Vattenuppfordring

För inpressning av luft i hydroforen an?
vändes lämplig luftpump, exempelvis en
bilfotpump eller vid större hydroforer en
luftkompressor.

Hydroforer utgöra kärl under tryck och
äro underkastade Kungl. Socialstyrelsens
bestämmelser i fråga om svetsning, prov?
ning och besiktning samt även i viss mån
i fråga om utrustning. Svetsskiss skall upp?
visas för av yrkesinspektionen godkänd
kontrollant.

Provning och besiktning av hydroforer
utföras av en av yrkesinspektören godkänd
besiktningsman. Härvid utfärdas ett prov?
ningsbevis, som tillställes köparen. På varje
hydrofor skall finnas en skylt av plåt, å vil?
ken skall finnas instämplat tillverkarens
namn och adress, tillverkningsnummer,
tillverkningsår, högsta tillåtna arbetstryck
och volym i liter samt provtryck jämte
datum, när vattentrycksprov utförts.

Hydroforer skola provtryckas med ett
vattentryck, som med 50 %> överstiger
högsta arbetstrycket.

Hydroforer tillverkas av stålplåt och
varmgalvaniseras ut? och invändigt. De ut?
föras normalt för 4 och 6 at ö arbetstryck
(6 och 9 at ö provtryck) i standarddimen?
sioner motsvarande tysk standard DIN
4810. Se tab. 2: 1.

Tab. 2: i. Standarddimensioner för hydro=
förer.

Hydroforens effektiva volym

Enär luftmassan upptager en stor del av
hydroforvolymen, kan blott en mindre del
av hydroforen utnyttjas som vattenmaga?
sin. Denna del kallas hydroforens
effektiva volym. Effektiva volymen utgör diffe?
rensen mellan luftmassans volym vid
maximi? och minimitryck.

Om luftvolymerna i hydroforerna be?
nämnas V0 före den första vatteninpress?
ningen ( = hydroforvolymen), Vt vid mi?
nimitryck (pumpen startar) och V2 vid
maximitryck (pumpen stannar) och mot?
svarande tryck benämnas P0, Px och P2 i
at a erhålles

P0V0=P1V1 = P2V2

Po=l at a = atmosfärtryck.

Effektiva volymen:

Veff=V-V2 =
V0^†-2 C1

Se fig. 2/3.

Vanliga värden på maximi? och minimi?
tryck äro t. ex. 4 resp. 2,5 at a. Effektiva
volymen är då

dvs. endast 15 °/o av hydroforvolymen.

För att öka den effektiva volymen kan
luften i hydroforerna förkomprimeras.
Före vatteninpressningen höjes då luft?
trycket i hydroforerna från atmosfärtryck

Rymd i liter Diam. mm Höjd utan fötter mm Höjd med fötter mm
150 450 1000 1 100
300 550 1 350 1450
500 650 1 600 1 700
750 800 1 600 1 700
1000 800 2 100 2 200
1500 1000 2 000 2 100
2 000 1 100 2 250 2 350
3000 1 150 3 000 3 100

Fig. 2/3. Principchema för hydrofor.

VÄRME OCH SANITET

2167
