Vattenuppfordring
Maxirni+ryct pt ah
Upprättat efter formeln:
V
eff
Pz—Pl
V • pf’- där
’ Pa * Pl
Veff = effektiva volymen i liter
V = hydroforens volym i liter
pf = förkomprimering i ata
p2 = maximitryck i ata
p^minimitryck i ata
Exempel:
Max.stryck = 4 kgf/cm2 (5 ata)
Min.*tr.= l,5 kgf/cm2 (2,5 ata)
Förkompr. = 0 kgf/cm2 (1 ata)
Hydroforvolym = 2 500 liter
erhålles effektiv volym 500 liter.
Inpumpas luft till ett tryck av
0,5 kgf/cm2 kan 750 liter uttagas.
Å ordinatan avläses effektiva
volymen i °/o av hydroforvoly*
men vid 0 kgf/cm2 förkompr.,
som för 50 liter blir 20 %>.

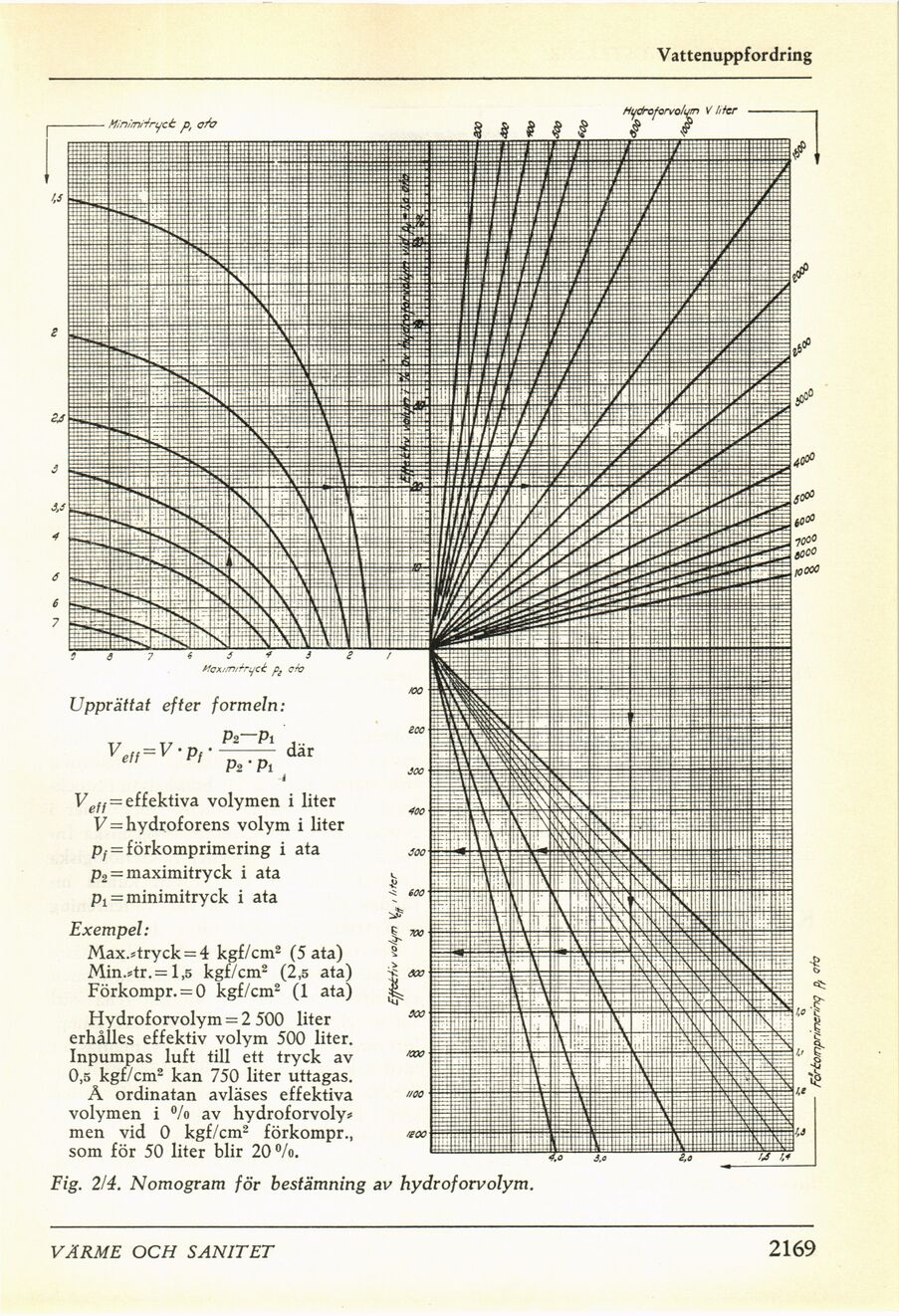

Fig. 2/4. Nomogram för bestämning av hydroforvolym.
VÄRME OCH SAN IT ET 2169
