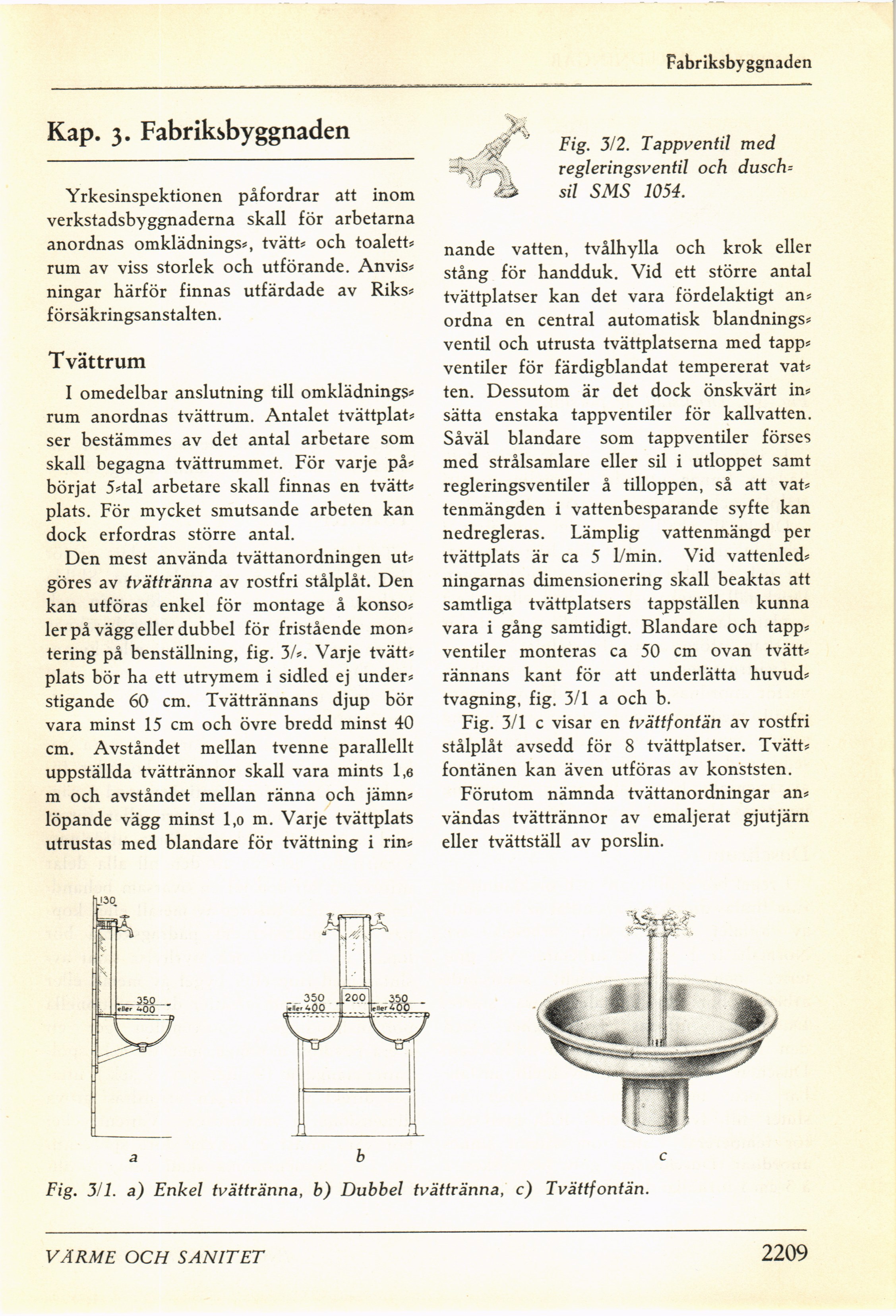

Fabriksbyggnaden
Kap. 3. Fabriksbyggnaden
Yrkesinspektionen påfordrar att inom
verkstadsbyggnaderna skall för arbetarna
anordnas omklädnings*, tvätt* och toalett*
rum av viss storlek och utförande. Anvis*
ningar härför finnas utfärdade av Riks*
försäkringsanstalten.
Tvättrum
I omedelbar anslutning till omklädnings*
rum anordnas tvättrum. Antalet tvättplat*
ser bestämmes av det antal arbetare som
skall begagna tvättrummet. För varje på*
börjat 5*tal arbetare skall finnas en tvätt*
plats. För mycket smutsande arbeten kan
dock erfordras större antal.
Den mest använda tvättanordningen ut*
göres av tvättränna av rostfri stålplåt. Den
kan utföras enkel för montage å konso*
ler på vägg eller dubbel för fristående mon*
tering på benställning, fig. 3/*. Varje tvätt*
plats bör ha ett utrymem i sidled ej under*
stigande 60 cm. Tvättrännans djup bör
vara minst 15 cm och övre bredd minst 40
cm. Avståndet mellan tvenne parallellt
uppställda tvättrännor skall vara mints 1,6
m och avståndet mellan ränna och jämn*
löpande vägg minst l,o m. Varje tvättplats
utrustas med blandare för tvättning i rin*
Fig. 3/2. Tappventil med
regleringsventil och dusch=
sil SMS 1054.
nande vatten, tvålhylla och krok eller
stång för handduk. Vid ett större antal
tvättplatser kan det vara fördelaktigt an*
ordna en central automatisk blandnings*
ventil och utrusta tvättplatserna med tapp*
ventiler för färdigblandat tempererat vat*
ten. Dessutom är det dock önskvärt in*
sätta enstaka tappventiler för kallvatten.
Såväl blandare som tappventiler förses
med strålsamlare eller sil i utloppet samt
regleringsventiler å tilloppen, så att vat*
tenmängden i vattenbesparande syfte kan
nedregleras. Lämplig vattenmängd per
tvättplats är ca 5 1/min. Vid vattenled*
ningarnas dimensionering skall beaktas att
samtliga tvättplatsers tappställen kunna
vara i gång samtidigt. Blandare och tapp*
ventiler monteras ca 50 cm ovan tvätt*
rännans kant för att underlätta huvud*
tvagning, fig. 3/1 a och b.
Fig. 3/1 c visar en tvättfontän av rostfri
stålplåt avsedd för 8 tvättplatser. Tvätt*
fontänen kan även utföras av konststen.
Förutom nämnda tvättanordningar an*
vändas tvättrännor av emaljerat gjutjärn
eller tvättställ av porslin.
VÄRME OCH SANITET 2209
Fig. 5/1. a) Enkel tvättränna, b) Dubbel tvättränna, c) Tvättfontän.
