INSTALLATIONSTEKNIK

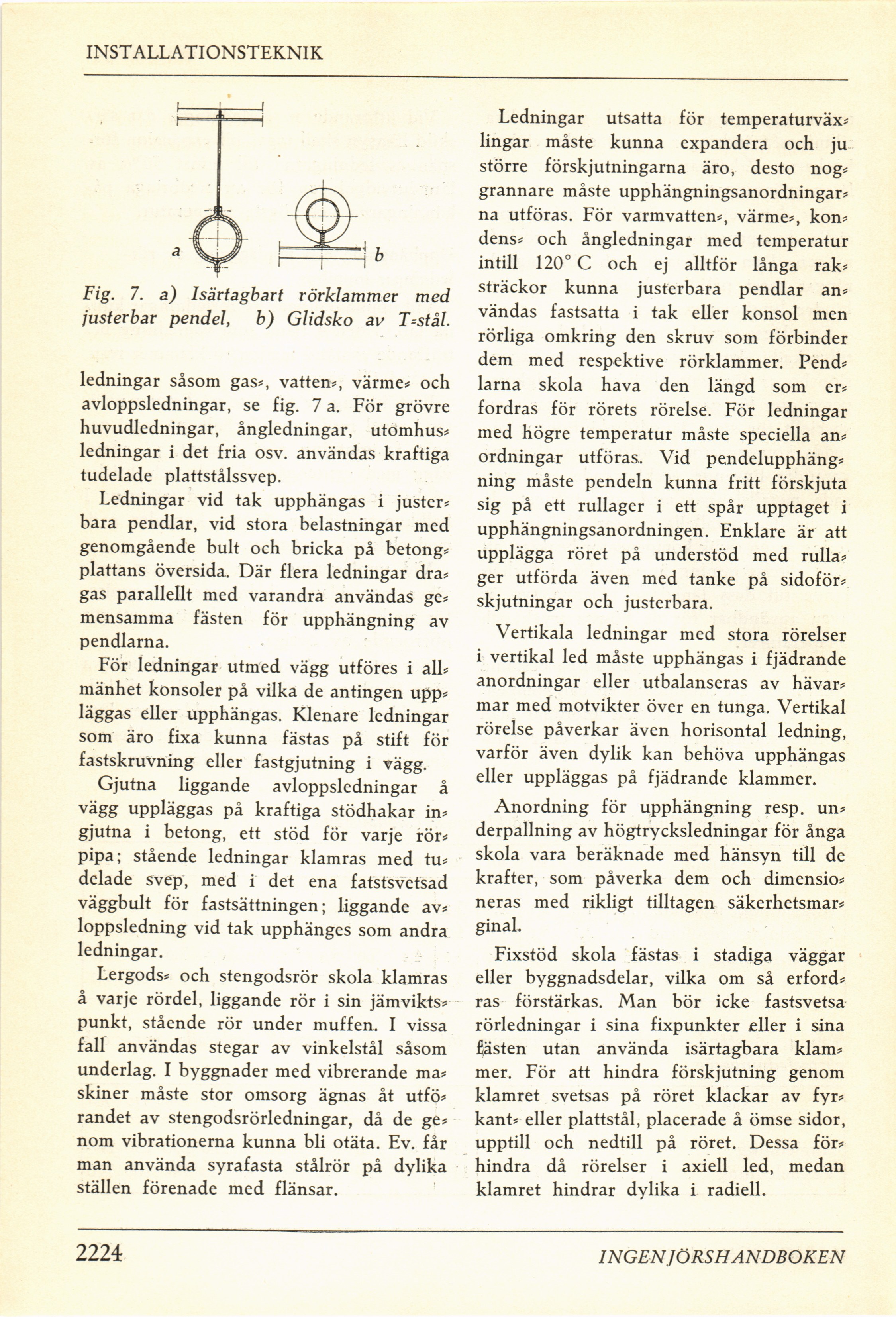

Fig. 7. a) Isärtagbart rörklammer med
justerbar pendel, b) Glidsko av T=stål.
ledningar såsom gas*, vatten*, värme* och
avloppsledningar, se fig. 7 a. För grövre
huvudledningar, ångledningar, utomhus*
ledningar i det fria osv. användas kraftiga
tudelade plattstålssvep.
Ledningar vid tak upphängas i juster*
bara pendlar, vid stora belastningar med
genomgående bult och bricka på betong*
plattans översida. Där flera ledningar dra*
gas parallellt med varandra användas ge*
mensamma fästen för upphängning av
pendlarna.
För ledningar utmed vägg utföres i all*
mänhet konsoler på vilka de antingen upp*
läggas eller upphängas. Klenare ledningar
som äro fixa kunna fästas på stift för
fastskruvning eller fastgjutning i vägg.
Gjutna liggande avloppsledningar å
vägg uppläggas på kraftiga stödhakar in*
gjutna i betong, ett stöd för varje rör*
pipa; stående ledningar klamras med tu*
delade svep, med i det ena fatstsvetsad
väggbult för fastsättningen; liggande av*
loppsledning vid tak upphänges som andra
ledningar.
Lergods* och stengodsrör skola klamras
å varje rördel, liggande rör i sin jämvikts*
punkt, stående rör under muffen. I vissa
fall användas stegar av vinkelstål såsom
underlag. I byggnader med vibrerande ma*
skiner måste stor omsorg ägnas åt utfö*
randet av stengodsrörledningar, då de ge*
nom vibrationerna kunna bli otäta. Ev. får
man använda syrafasta stålrör på dylika
ställen förenade med flänsar.
Ledningar utsatta för temperaturväx*
lingar måste kunna expandera och ju
större förskjutningarna äro, desto nog*
grannare måste upphängningsanordningar*
na utföras. För varmvatten*, värme*, kon*
dens* och ångledningar med temperatur
intill 120° C och ej alltför långa rak*
sträckor kunna justerbara pendlar an*
vändas fastsatta i tak eller konsol men
rörliga omkring den skruv som förbinder
dem med respektive rörklammer. Pend*
lama skola hava den längd som er*
fordras för rörets rörelse. För ledningar
med högre temperatur måste speciella an*
ordningar utföras,. Vid pendelupphäng*
ning måste pendeln kunna fritt förskjuta
sig på ett rullager i ett spår upptaget i
upphängningsanordningen. Enklare är att
upplägga röret på understöd med rulla*
ger utförda även med tanke på sidoför*
skjutningar och justerbara.
Vertikala ledningar med stora rörelser
i vertikal led måste upphängas i fjädrande
anordningar eller utbalanseras av hävar*
mar med motvikter över en tunga. Vertikal
rörelse påverkar även horisontal ledning,
varför även dylik kan behöva upphängas
eller uppläggas på fjädrande klämmer.
Anordning för upphängning resp. un*
derpallning av högtrycksledningar för ånga
skola vara beräknade med hänsyn till de
krafter, som påverka dem och dimensio*
neras med rikligt tilltagen säkerhetsmar*
ginal.
Fixstöd skola fästas i stadiga väggar
eller byggnadsdelar, vilka om så erford*
ras förstärkas. Man bör icke fastsvetsa
rörledningar i sina fixpunkter eller i sina
fästen utan använda isärtagbara klam*
mer. För att hindra förskjutning genom
klamret svetsas på röret klackar av fyr*
kant* eller plattstål, placerade å ömse sidor,
upptill och nedtill på röret. Dessa för*
hindra då rörelser i axiell led, medan
klamret hindrar dylika i radiell.
2216
INGEN JÖRSHANDBOKEN
