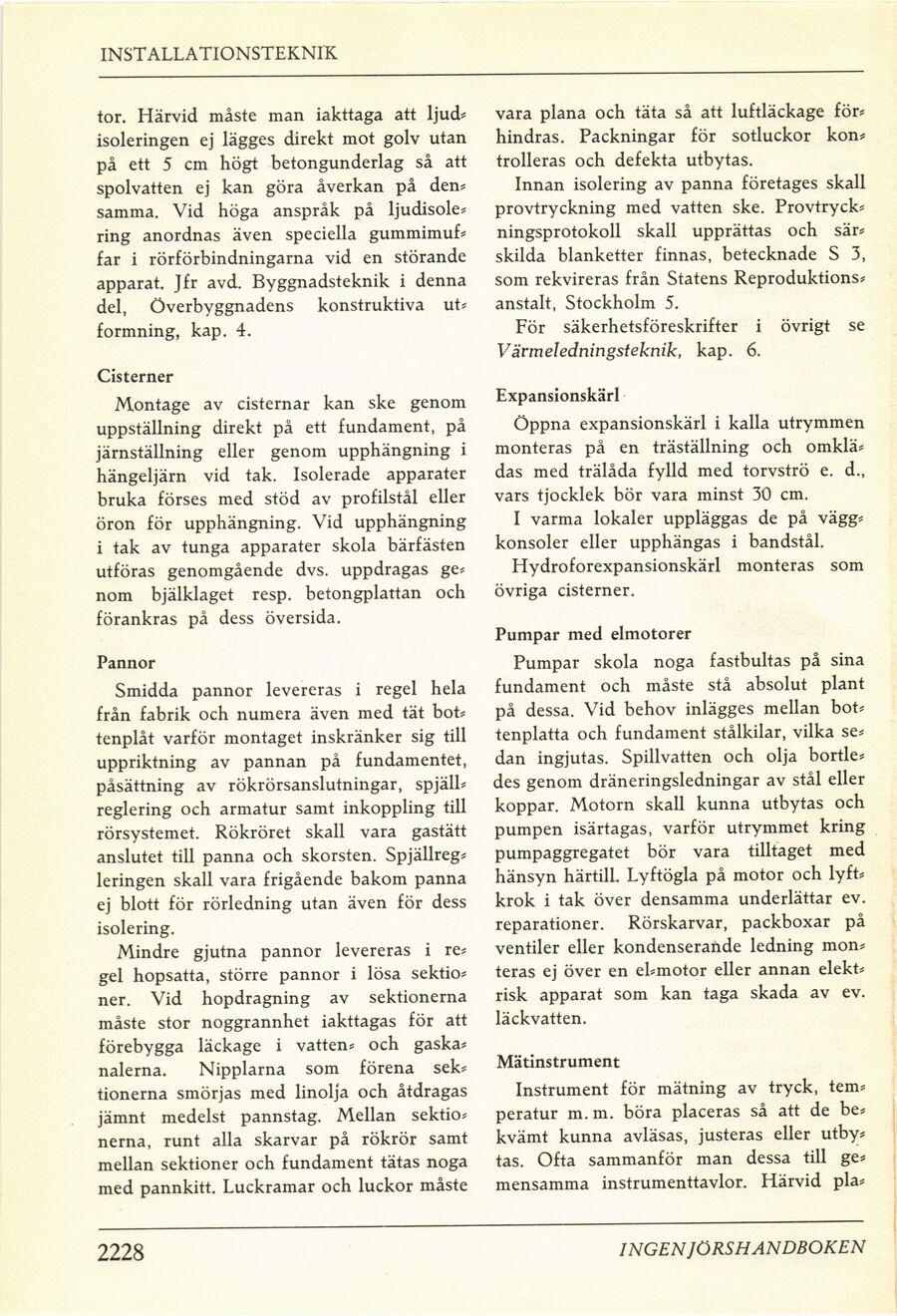

Full resolution (JPEG) - On this page / på denna sida - Sidor ...
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.
INSTALLATIONSTEKNIK
tor. Härvid måste man iakttaga att ljud*
isoleringen ej lägges direkt mot golv utan
på ett 5 cm högt betongunderlag så att
spolvatten ej kan göra åverkan på den*
samma. Vid höga anspråk på ljudisole*
ring anordnas även speciella gummimuf*
far i rörförbindningarna vid en störande
apparat. Jfr avd. Byggnadsteknik i denna
del, Överbyggnadens konstruktiva ut*
formning, kap. 4.
Cisterner
Montage av cisternar kan ske genom
uppställning direkt på ett fundament, på
järnställning eller genom upphängning i
hängeljärn vid tak. Isolerade apparater
bruka förses med stöd av profilstål eller
öron för upphängning. Vid upphängning
i tak av tunga apparater skola bärfästen
utföras genomgående dvs. uppdragas ge*
nom bjälklaget resp. betongplattan och
förankras på dess översida.
Pannor
Smidda pannor levereras i regel hela
från fabrik och numera även med tät bot*
tenplåt varför montaget inskränker sig till
uppriktning av pannan på fundamentet,
påsättning av rökrörsanslutningar, spjäll*
reglering och armatur samt inkoppling till
rörsystemet. Rökröret skall vara gastätt
anslutet till panna och skorsten. Spjällreg*
leringen skall vara frigående bakom panna
ej blott för rörledning utan även för dess
isolering.
Mindre gjutna pannor levereras i re*
gel hopsatta, större pannor i lösa sektio*
ner. Vid hopdragning av sektionerna
måste stor noggrannhet iakttagas för att
förebygga läckage i vatten* och gaska*
nalerna. Nipplarna som förena sek*
tionerna smörjas med linolja och åtdragas
jämnt medelst pannstag. Mellan sektio*
nerna, runt alla skarvar på rökrör samt
mellan sektioner och fundament tätas noga
med pannkitt. Luckramar och luckor måste
vara plana och täta så att luftläckage för*
hindras. Packningar för sotluckor kon*
trolleras och defekta utbytas.
Innan isolering av panna företages skall
provtryckning med vatten ske. Provtryck*
ningsprotokoll skall upprättas och sär*
skilda blanketter finnas, betecknade S 3,
som rekvireras från Statens Reproduktions*
anstalt, Stockholm 5.
För säkerhetsföreskrifter i övrigt se
Värmeledningsteknik, kap. 6.
Expansionskärl
Öppna expansionskärl i kalla utrymmen
monteras på en träställning och omklä*
das med trälåda fylld med torvströ e. d.,
vars tjocklek bör vara minst 30 cm.
I varma lokaler uppläggas de på vägg*
konsoler eller upphängas i bandstål.
Hydroforexpansionskärl monteras som
övriga cisterner.
Pumpar med elmotorer
Pumpar skola noga fastbultas på sina
fundament och måste stå absolut plant
på dessa. Vid behov inlägges mellan bot*
tenplatta och fundament stålkilar, vilka se*
dan ingjutas. Spillvatten och olja bortle*
des genom dräneringsledningar av stål eller
koppar. Motorn skall kunna utbytas och
pumpen isärtagas, varför utrymmet kring
pumpaggregatet bör vara tilltaget med
hänsyn härtill. Lyftögla på motor och lyft*
krok i tak över densamma underlättar ev.
reparationer. Rörskarvar, packboxar på
ventiler eller kondenserande ledning mon*
teras ej över en el*motor eller annan elekt*
risk apparat som kan taga skada av ev.
läckvatten.
Mätinstrument
Instrument för mätning av tryck, tem*
peratur m. m. böra placeras så att de be*
kvämt kunna avläsas, justeras eller utby*
tas. Ofta sammanför man dessa till ge*
mensamma instrumenttavlor. Härvid pla*
