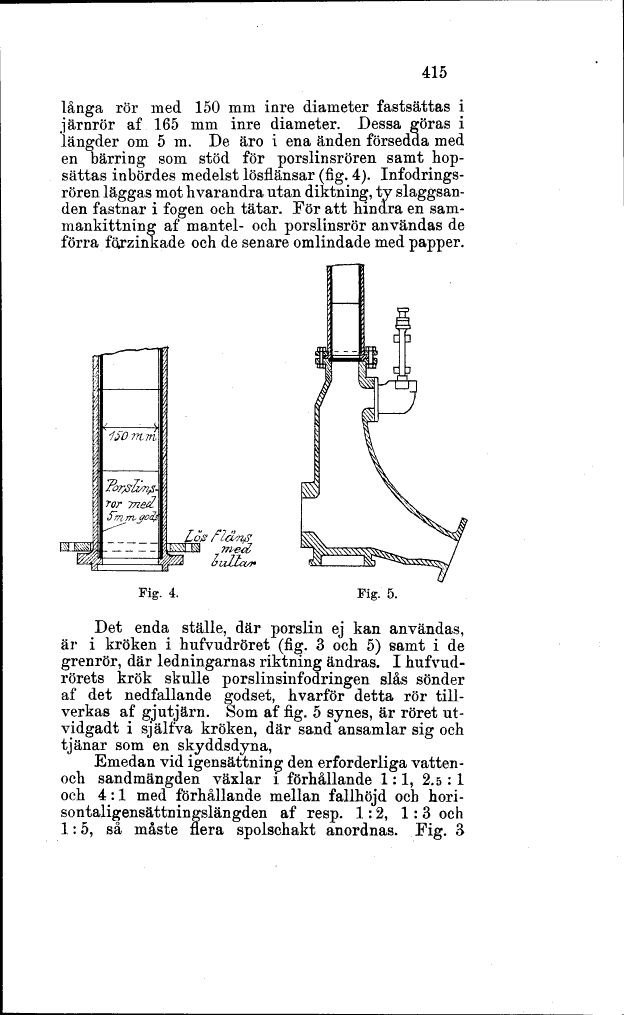

415
långa rör med 150 mm inre diameter fastsättas i
järnrör af 165 mm inre diameter. Dessa göras i
längder om 5 m. De äro i ena änden försedda med
en harring som stöd för porslinsrören samt
hopsättas inbördes medelst lösflänsar (fig. 4).
Infodrlngs-rören läggas mot hvarandra utan diktning, ty
slaggsanden fastnar i fogen och tätar. För att hindra en
sam-mankittning af mantel- och porslinsrör användas de
förra förzinkade och de senare omlindade med papper.
1$0 mm
72&1
LOJS
med,
Fig. 4.
Fig. 5.
Det enda ställe, där porslin ej kan användas,
är i kröken i hufvudröret (fig. 3 och 5) samt i de
grenrör, där ledningarnas riktning ändras. I
hufvud-rörets krök skulle porslinsinfodringen slås sönder
af det nedfallande godset, hvarför detta rör
tillverkas af gjutjärn. Som af fig. 5 synes, är röret
utvidgadt i själfva kröken, där sand ansamlar sig och
tjänar som en skyddsdyna,
Emedan vid Igensättning den erforderliga
vatten-och sandmängden växlar i förhållande 1:1, 2.5 : l
och 4: l med förhållande mellan fallhöjd och
hori-sontaligensättningslängden af resp. 1:2, 1:3 och
1:5, så måste flera spolschakt anordnas. Fig. 3
