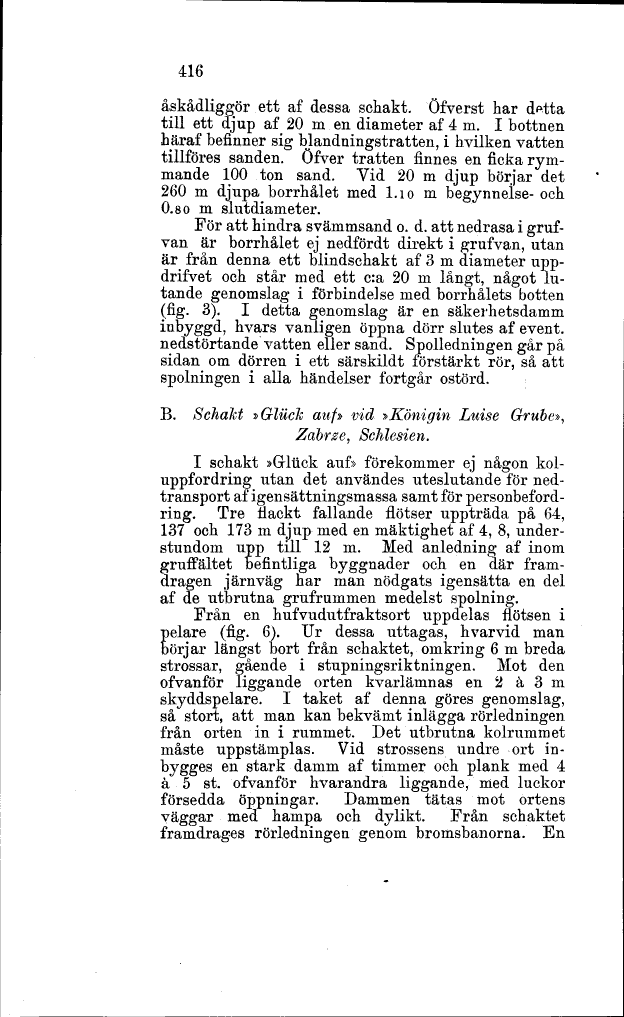

416
åskådliggör ett af dessa schakt. Öfverst har detta
till ett djup af 20 m en diameter af 4 m. I bottnen
häraf befinner sig blandningstratten, i hvilken vatten
tillföres sanden. Öfver tratten finnes en ficka
rymmande 100 ton sand. Vid 20 m djup börjar det
260 m djupa borrhålet med l.10 m begynnelse- och
0.80 m slutdiameter.
För att hindra svämmsand o. d. att nedrasa i
grufvan är borrhålet ej nedfördt direkt i grufvan, utan
är från denna ett blindschakt af 3 m diameter uppdrifvet och står med ett c:a 20 m långt, något
lutande genomslag i förbindelse med borrhålets botten
(fig. 3). I detta genomslag är en säkerhetsdamm
inbyggd, hvars vanligen öppna dörr slutes af event.
nedstörtande vatten eller sand. Spolledningen går på
sidan om dörren i ett särskildt förstärkt rör, så att
Spolningen i alla händelser fortgår ostörd.
B. Schakt »Gluck auf» vid »Königin Luise Grube»,
Zabrze, Schlesien.
I schakt »Gluck auf» förekommer ej någon
koluppfordring utan det användes uteslutande för nedtransport af igensättningsmassa samt för personbefordring. Tre flackt fallande flötser uppträda på 64,
137 och 173 m djup med en mäktighet af 4, 8,
understundom upp till 12 m. Med anledning af inom
gruffältet befintliga byggnader och en där
framdragen järnväg har man nödgats igensätta en del
af de utbrutna grafrummen medelst spolning.
Från en hufvudutfraktsort uppdelas flötsen i
pelare (fig. 6). Ur dessa uttagas, hvarvid man
börjar längst bort från schaktet, omkring 6 m breda
strossar, gående i stupningsriktningen. Mot den
ofvanför liggande orten kvarlämnas en 2 ä 3 m
skyddspelare. I taket af denna göres genomslag,
så stort, att man kan bekvämt inlägga rörledningen
från orten in i rummet. Det utbrutna kolrummet
måste uppstämplas. Vid strossens undre ort inbygges en stark damm af timmer och plank med 4
ä 5 st. ofvanför hvarandra liggande, med luckor
försedda öppningar. Dammen tätas mot ortens
väggar med hampa och dylikt. Från schaktet
framdrages rörledningen genom bromsbanorna. En
