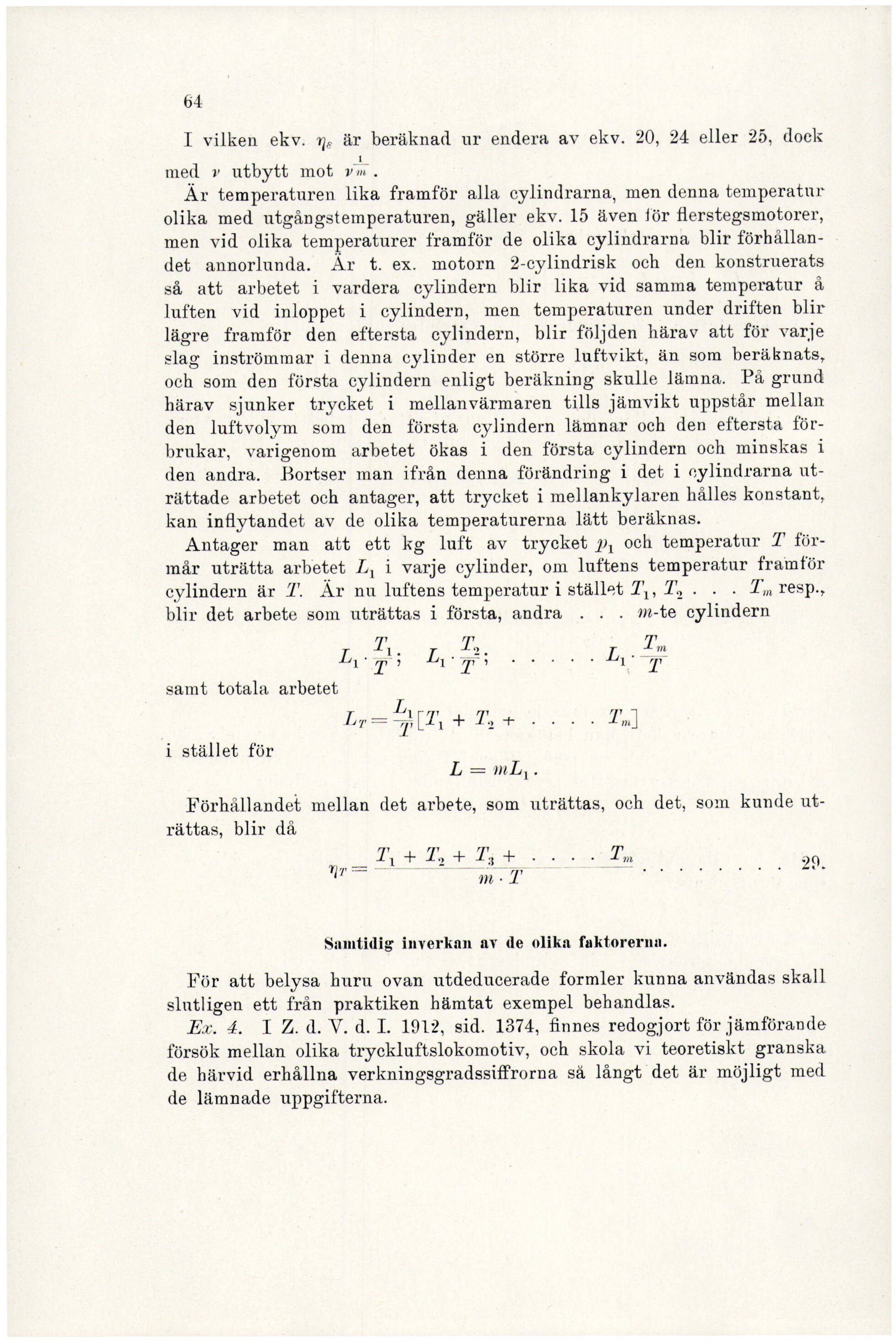

64
I vilken ekv. n. är beräknad ur endera av ekv. 20, 24 eller 25, dock
med » utbytt mot vm.
Är temperaturen lika framför alla cylindrarna, men denna temperatur
olika med utgångstemperaturen, gäller ekv. 15 även för flerstegsmotorer,
men vid olika temperaturer framför de olika cylindrarna blir förhållan¬
det annorlunda. Är &. ex. motorn 2-cylindrisk och den konstruerats
så att arbetet i vardera cylindern blir lika vid samma temperatur å
luften vid inloppet i cylindern, men temperaturen under driften blir
lägre framför den eftersta cylindern, blir följden härav att för varje
slag inströmmar i denna cylinder en större luftvikt, än som beräknats,
och som den första cylindern enligt beräkning skulle lämna. På grund
härav sjunker trycket i mellanvärmaren tills jämvikt uppstår mellan
den luftvolym som den första cylindern lämnar och den eftersta för¬
brukar, varigenom arbetet ökas i den första cylindern och minskas i
den andra. Bortser man ifrån denna förändring i det i cylindrarna ut¬
rättade arbetet och antager, att trycket i mellankylaren hålles konstant,
kan inflytandet av de olika temperaturerna lätt beräknas.
Antager man att ett kg luft av trycket p, och temperatur I för¬
mår uträtta arbetet L, i varje cylinder, om luftens temperatur framför
cylindern är 7. Är nu luftens temperatur i stället T,, T, . . - Im resp.
blir det arbete som uträttas i första, andra . . . m-te cylindern
T T, Tn
Ip; If) FERRY ie
samt totala arbetet
RE
Lr = FT [ESR ER ek Re
i stället för
=S
Förhållandet mellan det arbete, som uträttas, och det, som kunde ut¬
rättas, blir då
Ty + da oda Ronnie
20.
m.T
Yr ¬
Samtidig inverkan av de olika faktorerna.
För att belysa huru ovan utdeducerade formler kunna användas skall
slutligen ett från praktiken hämtat exempel behandlas.
Ex. 4. I Z.d. V. d. I. 1912, sid. 1374, finnes redogjort för jämförande
försök mellan olika tryckluftslokomotiv, och skola vi teoretiskt granska
de härvid erhållna verkningsgradssiffrorna så långt det är möjligt med
de lämnade uppgifterna.
