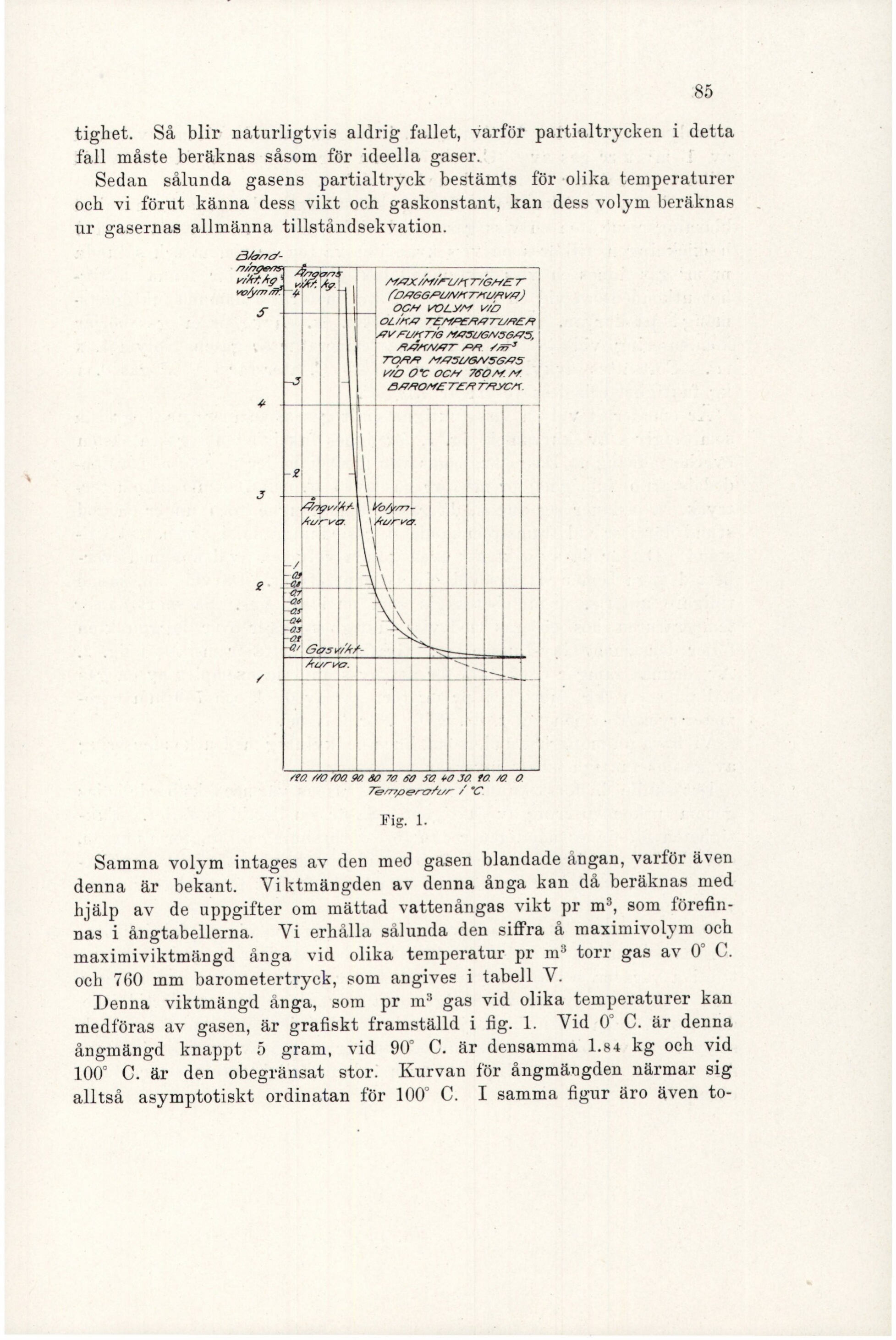

35
tighet. Så blir naturligtvis aldrig fallet, varför partialtrycken i detta
fall måste beräknas såsom för ideella gaser.
Sedan sålunda gasens partialtryck bestämts för olika temperaturer
och vi förut känna dess vikt och gaskonstant, kan dess volym beräknas
ur gasernas allmänna tillståndsekvation.
Bland¬
f 4 hed YT. , 4 Lå Sr
HAGA vidt Veg NLAXINIFUKTICHET
volym mm) 4 1 | | (DI6GRUNKTAURVA)
5 I OCH VOLYM VID
OLIKA TEMPERATURER
V4V FUKTIG NASUCNSCAS,
ATANAT PR 1777
TORR MASUCNSCAS
VID OC OCH TOOM. IN.
BAROMETERTRYCK.
& :
le |
Sä S
igviar Weskal
AU Vä. | HUPVA.
£
Å
120. MO 10090 80. 70. 60 IQ 40 FO 0.10 O
Temperotur I C.
Fig ok
Samma volym intages av den med gasen blandade ångan, varför även
denna är bekant. Viktmängden av denna ånga kan då beräknas med
hjälp av de uppgifter om mättad vattenångas vikt pr m?, som förefin¬
nas i ångtabellerna. Vi erhålla sålunda den siffra å maximivolym och
maximiviktmängd ånga vid olika temperatur pr m? torr gas av 0’ C.
och 760 mm barometertryck, som angives i tabell V.
Denna viktmängd ånga, som pr m? gas vid olika temperaturer kan
medföras av gasen, är grafiskt framställd i fig. 1. Vid 0’ C. är denna
ångmängd knappt 5 gram, vid 90 OC. är densamma 1.84 kg och vid
100” C. är den obegränsat stor. Kurvan för ångmängden närmar sig
alltså asymptotiskt ordinatan för 100” C. I samma figur äro även to¬
