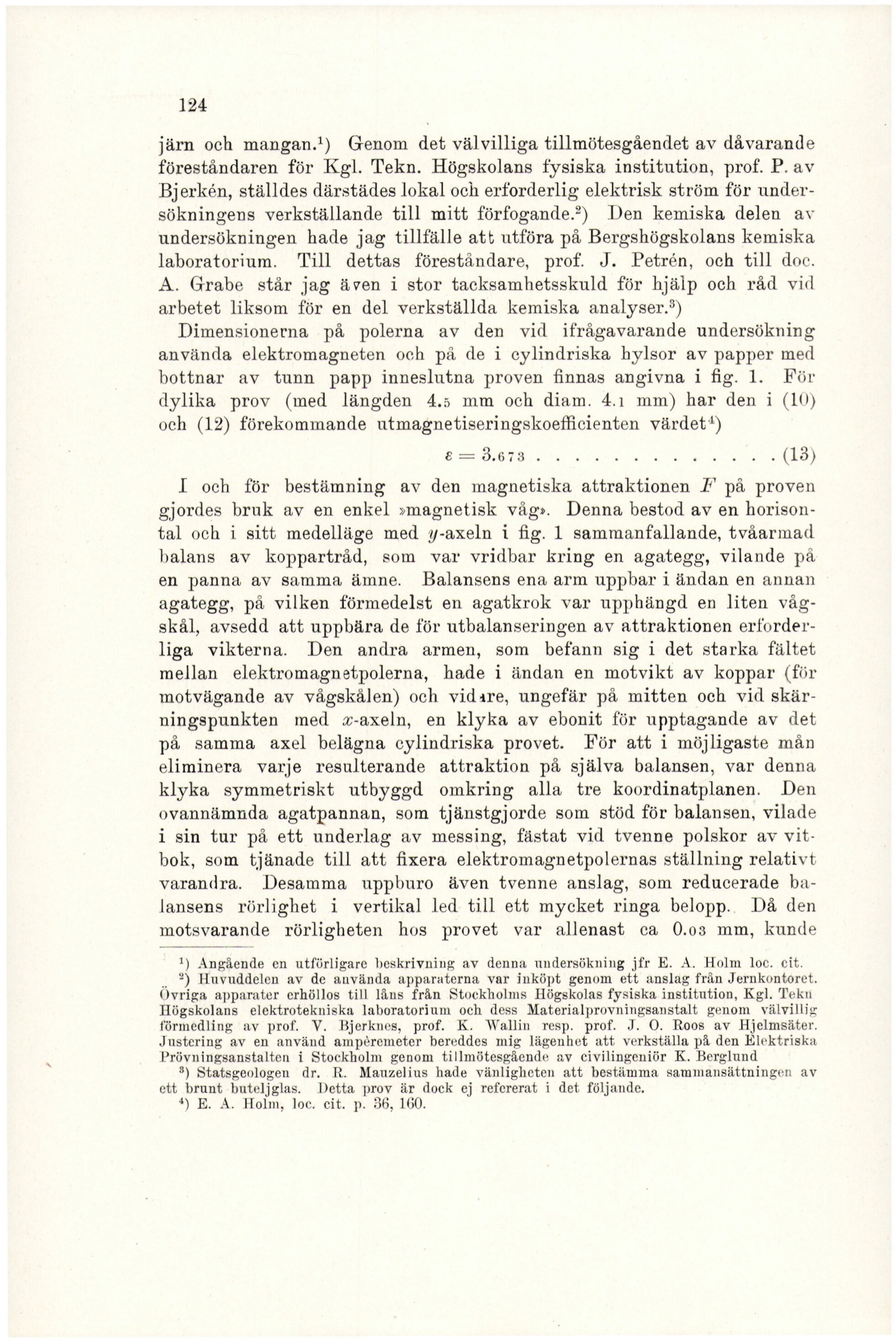

124
järn och mangan.!) Genom det välvilliga tillmötesgåendet av dåvarande
föreståndaren för Kgl. Tekn. Högskolans fysiska institution, prof. P. av
Bjerkén, ställdes därstädes lokal och erforderlig elektrisk ström för under¬
sökningens verkställande till mitt förfogande.?) Den kemiska delen av
undersökningen hade jag tillfälle att utföra på Bergshögskolans kemiska
laboratorium. Till dettas föreståndare, prof. J. Petrén, och till doc.
A. Grabe står jag även i stor tacksamhetsskuld för hjälp och råd vid
arbetet liksom för en del verkställda kemiska analyser.?)
Dimensionerna på polerna av den vid ifrågavarande undersökning
använda elektromagneten och på de i cylindriska hylsor av papper med
bottnar av tunn papp inneslutna proven finnas angivna i fig. 1. För
dylika prov (med längden 4.5 mm och diam. 4.1 mm) har den i (10)
och (12) förekommande utmagnetiseringskoefficlenten värdet?)
BES OV0N Bonnet see RR he LE nde nöjt SRA ANA
I och för bestämning av den magnetiska attraktionen F på proven
gjordes bruk av en enkel »magnetisk våg». Denna bestod av en horison¬
tal och i sitt medelläge med y-axeln i fig. 1 sammanfallande, tvåarmad
balans av koppartråd, som var vridbar kring en agategg, vilande på
en panna av samma ämne. Balansens ena arm uppbar i ändan en annan
agategg, på vilken förmedelst en agatkrok var upphängd en liten våg¬
skål, avsedd att uppbära de för utbalanseringen av attraktionen erforder¬
liga vikterna. Den andra armen, som befann sig i det starka fältet
mellan elektromagnetpolerna, hade i ändan en motvikt av koppar (för
motvägande av vågskålen) och vidare, ungefär på mitten och vid skär¬
ningspunkten med x-axeln, en klyka av ebonit för upptagande av det
på samma axel belägna cylindriska provet. För att i möjligaste mån
eliminera varje resulterande attraktion på själva balansen, var denna
klyka symmetriskt utbyggd omkring alla tre koordinatplanen. Den
ovannämnda agatpannan, som tjänstgjorde som stöd för balansen, vilade
i sin tur på ett underlag av messing, fästat vid tvenne polskor av vit¬
bok, som tjänade till att fixera elektromagnetpolernas ställning relativt
varandra. Desamma uppburo även tvenne anslag, som reducerade ba¬
lansens rörlighet i vertikal led till ett mycket ringa belopp... Då den
motsvarande rörligheten hos provet var allenast ca 0.03 mm, kunde
1) Angående en utförligare beskrivning av denna undersökning jfr E. A. Holm loc. cit.
?) Huvuddelen av de använda apparaterna var inköpt genom ett anslag från Jernkontoret.
Övriga apparater erhöllos till låns från Stockholms Högskolas fysiska institution, Kgl. Tekn
Högskolans elektrotekniska laboratorium och dess Materialprovningsanstalt genom välvillig
förmedling ’av prof. V. Bjerknes, prof. K. Wallin resp. prof. J. O. Roos av Hjelmsäter.
Justering av en använd ampéremeter bereddes mig lägenhet att verkställa på den Elektriska
Prövningsanstalten i Stockholm genom tillmötesgående av civilingeniör K. Berglund
3) Statsgeologen dr. R. Mauzelius hade vänligheten att bestämma sammansättningen av
ett brunt buteljglas. Detta prov är dock ej refererat i det följande.
ER AA Holm; lc: olt.:p. 50, 100.
