Full resolution (JPEG) - On this page / på denna sida - Häfte nr 5 - Direkt valsning av göt från icke eldade värmegropar, av Arvid Johansson
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.

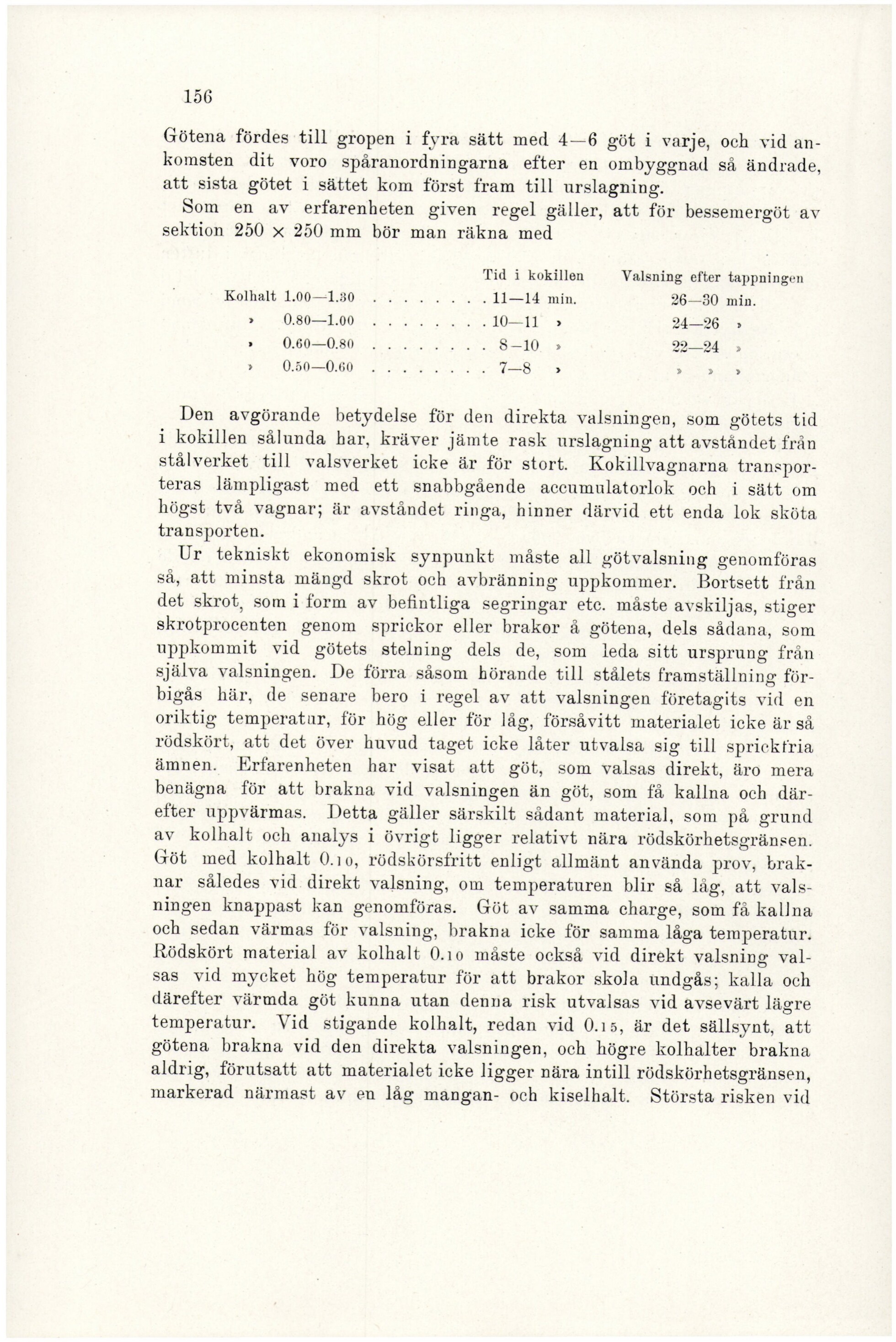

1536
Götena fördes till gropen i fyra sätt med 4—6 göt i varje, och vid an¬
komsten dit voro spåranordningarna efter en ombyggnad så ändrade,
att sista götet i sättet kom först fram till urslagning.
Som en av erfarenheten given regel gäller, att för bessemergöt av
sektion 250 x 250 mm bör man räkna med
Tid i kokillen Valsning efter tappningen
KOI0l0 00-180 ar rt aa NN 11—14 min. 26—30 min.
> UBU ÖT sg Ran rn ög 10—11 > 24—26 >
Ef rl AU Ör aa She Sgt og Rea 3$—10 > 22—24 >
> DU SAO a SD TR NE lg 7—8 > » » >
Den avgörande betydelse för den direkta valsningen, som götets tid
i kokillen sålunda har, kräver jämte rask urslagning att avståndet från
stålverket till valsverket icke är för stort. Kokillvagnarna transpor¬
teras lämpligast med ett snabbgående accumulatorlok och i sätt om
högst två vagnar; är avståndet ringa, hinner därvid ett enda lok sköta
transporten.
Ur tekniskt ekonomisk synpunkt måste all götvalsning genomföras
så, att minsta mängd skrot och avbränning uppkommer. Bortsett från
det skrot, som i form av befintliga segringar etc. måste avskiljas, stiger
skrotprocenten genom sprickor eller brakor å götena, dels sådana, som
uppkommit vid götets stelning dels de, som leda sitt ursprung från
själva valsningen. De förra såsom hörande till stålets framställning för¬
bigås här, de senare bero i regel av att valsningen företagits vid en
oriktig temperatur, för hög eller för låg, försåvitt materialet icke är så
rödskört, att det över huvud taget icke låter utvalsa sig till spricktria
ämnen. Erfarenheten har visat att göt, som valsas direkt, äro mera
benägna för att brakna vid valsningen än göt, som få kallna och där¬
efter uppvärmas. Detta gäller särskilt sådant material, som på grund
av kolhalt och analys i övrigt ligger relativt nära rödskörhetsgränsen.
Göt med kolhalt 0.10, rödskörsfritt enligt allmänt använda prov, brak¬
nar således vid. direkt valsning, om temperaturen blir så låg, att vals¬
ningen knappast kan genomföras. Göt av samma charge, som få kallna
och sedan värmas för valsning, brakna icke för samma låga temperatur.
Rödskört material av kolhalt 0.10 måste också vid direkt valsning val¬
sas vid mycket hög temperatur för att brakor skola undgås; kalla och
därefter värmda göt kunna utan denna risk utvalsas vid avsevärt lägre
temperatur. Vid stigande kolhalt, redan vid 0.15, är det sällsynt, att
götena brakna vid den direkta valsningen, och högre kolhalter brakna
aldrig, förutsatt att materialet icke ligger nära intill rödskörhetsgränsen,
markerad närmast av en låg mangan- och kiselhalt. Största risken vid
<< prev. page << föreg. sida << >> nästa sida >> next page >>
