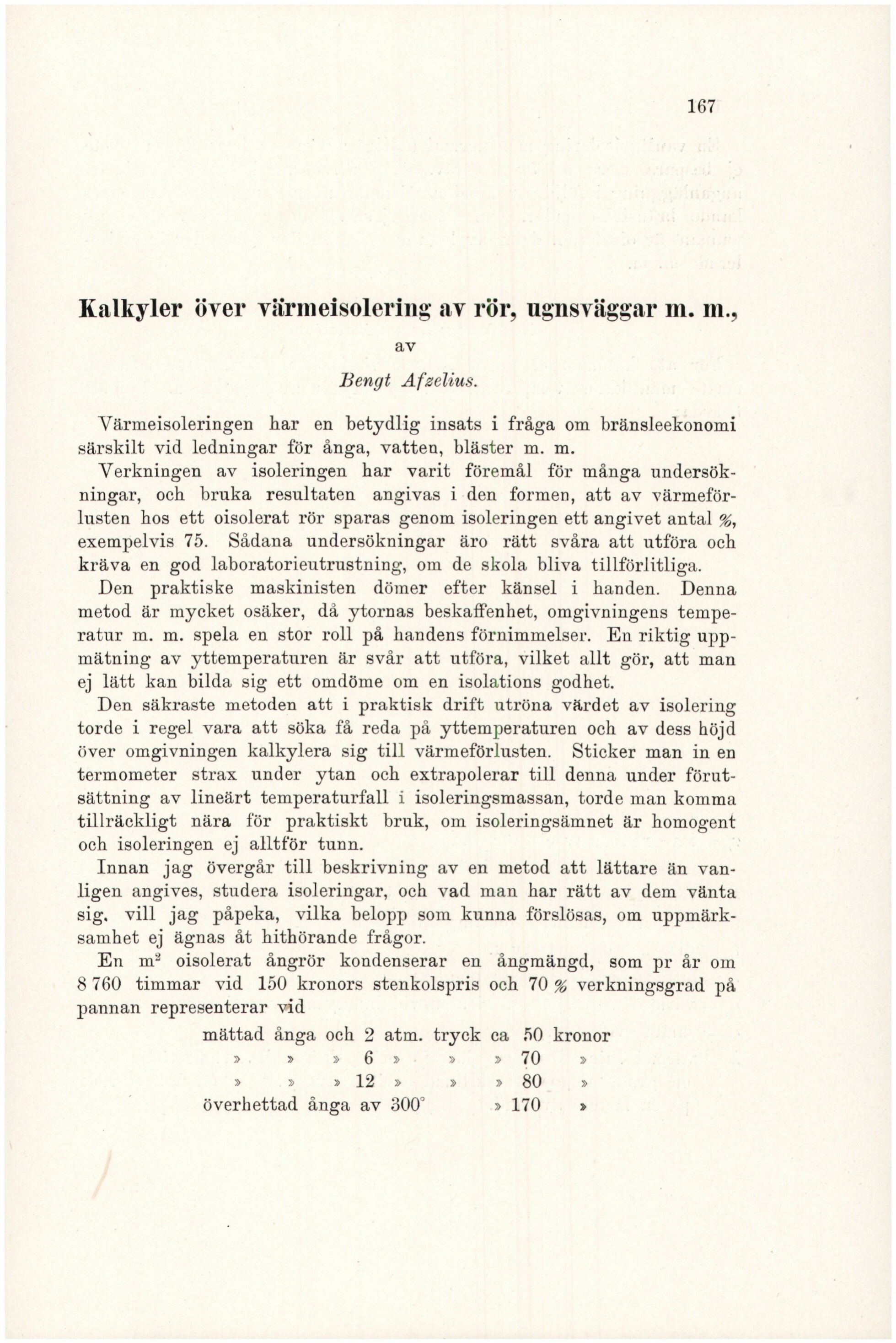

167
Kalkyler över värmeisolering av rör, ugnsväggar m. m.,
av
Bengt Afzelius.
Värmeisoleringen har en betydlig insats i fråga om bränsleekonomi
särskilt vid ledningar för ånga, vatten, bläster m. m.
Verkningen av isoleringen har varit föremål för många undersök¬
ningar, och bruka resultaten angivas i den formen, att av värmeför¬
lusten hos ett oisolerat rör sparas genom isoleringen ett angivet antal 4,
exempelvis 75. Nådana undersökningar äro rätt svåra att utföra och
kräva en god laboratorieutrustning, om de skola bliva tillförlitliga.
Den praktiske maskinisten dömer efter känsel i handen. Denna
metod är mycket osäker, då ytornas beskaffenhet, omgivningens tempe¬
ratur m. m. spela en stor roll på handens förnimmelser. En riktig upp¬
mätning av yttemperaturen är svår att utföra, vilket allt gör, att man
ej lätt kan bilda sig ett omdöme om en isolations godhet.
Den säkraste metoden att i praktisk drift utröna värdet av isolering
torde i regel vara att söka få reda på yttemperaturen och av dess höjd
över omgivningen kalkylera sig till värmeförlusten. Sticker man in en
termometer strax under ytan och extrapolerar till denna under förut¬
sättning av lineärt temperaturfall i isoleringsmassan, torde man komma
tillräckligt nära för praktiskt bruk, om isoleringsämnet är homogent
och isoleringen ej alltför tunn. |
Innan jag övergår till beskrivning av en metod att lättare än van¬
ligen angives, studera isoleringar, och vad man har rätt av dem vänta
sig. vill jag påpeka, vilka belopp som kunna förslösas, om uppmärk¬
samhet ej ägnas åt hithörande frågor.
En m? oisolerat ångrör kondenserar en ångmängd, som pr år om
8760 timmar vid 150 kronors stenkolspris och 70 4 verkningsgrad på
pannan representerar vid
mättad ånga och 2 atm. tryck ca 50 kronor
» > RS > 3: 0 >
> > 3 der > 080 >
överhettad ånga av 300” > 170 >
