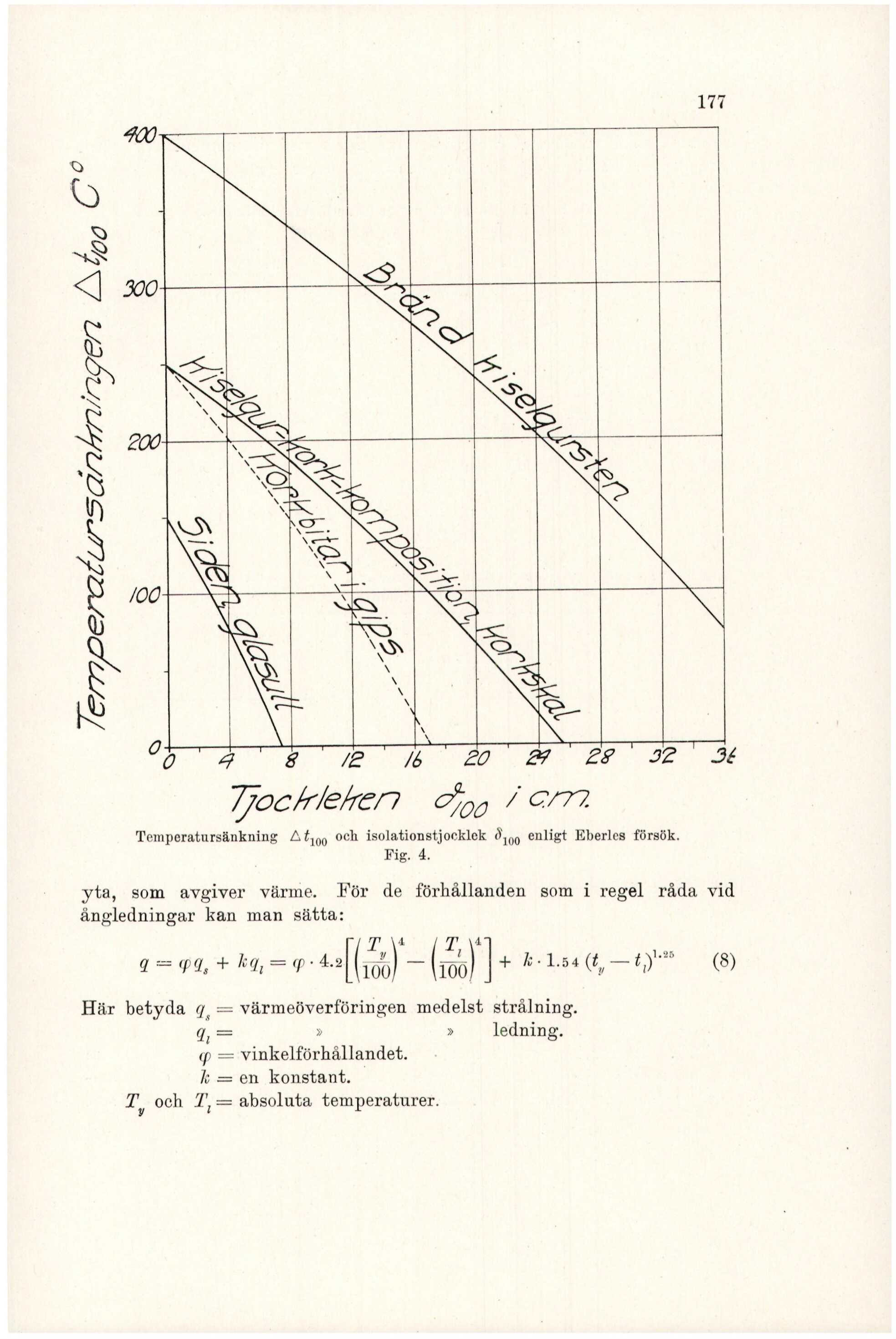

Temperatursänkning At,,, och isolationstjocklek Ös00 enligt Eberles försök.
Fig. 4.
yta, som avgiver värme. För de förhållanden som i regel råda vid
ångledningar kan man sätta:
3 od ; Z, å 1.25
q == pi, + kq, = P . 4.9 cg) — så + k . 1.54 (t, Sn t) (8)
Här betyda 4 = värmeöverföringen medelst strålning.
q,= » > ledning.
q = vinkelförhållandet.
k = en konstant.
T, och T,= absoluta temperaturer.
